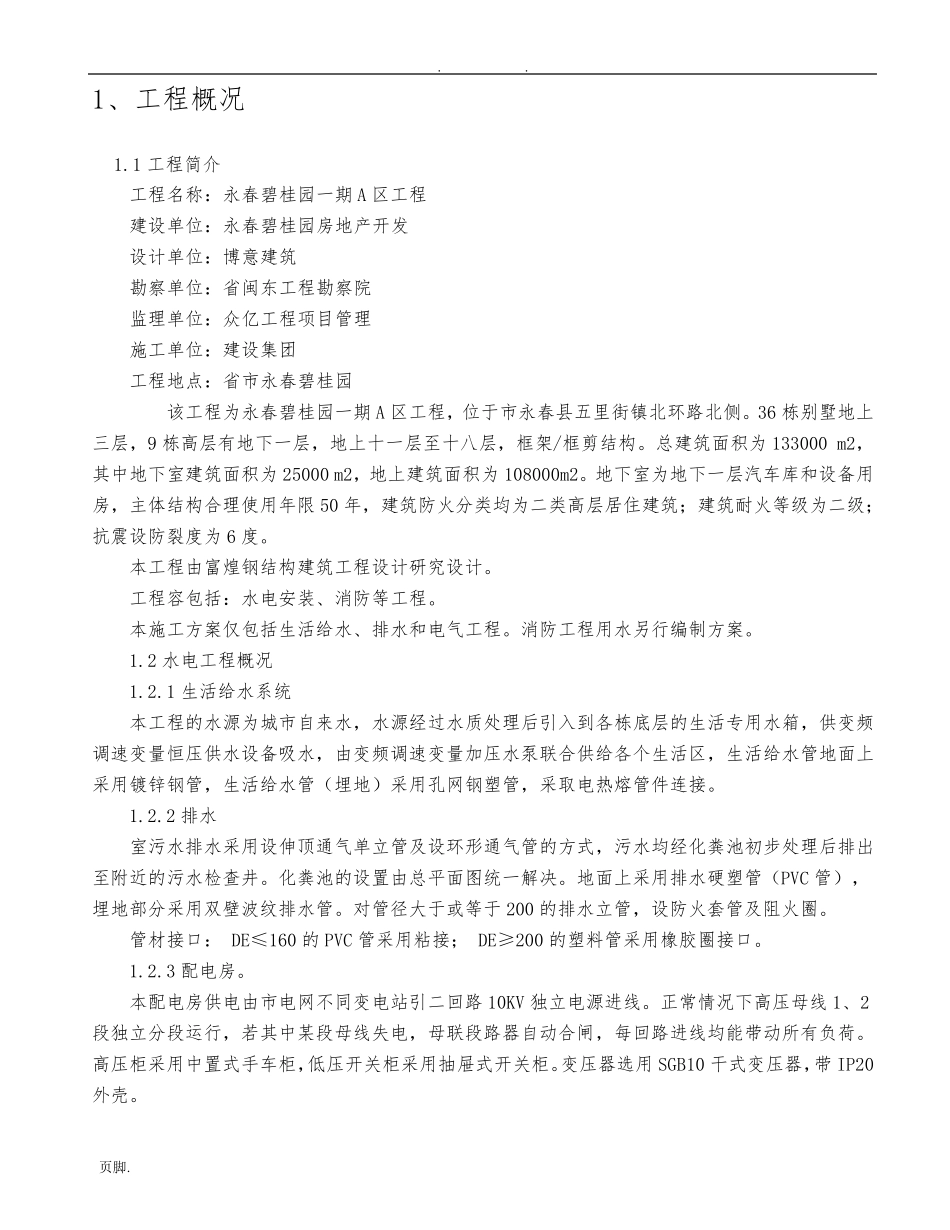

. . 页脚. 1、 工 程 概 况 1.1 工 程 简 介 工 程 名 称 ： 永 春 碧 桂 园 一 期 A 区 工 程 建 设 单 位 ： 永 春 碧 桂 园 房 地 产 开 发 设 计 单 位 ： 博 意 建 筑 勘 察 单 位 ： 省 闽 东 工 程 勘 察 院 监 理 单 位 ： 众 亿 工 程 项 目 管 理 施 工 单 位 ： 建 设 集 团 工 程 地 点 ： 省 市 永 春 碧 桂 园 该 工 程 为 永 春 碧 桂 园 一 期 A 区 工 程 ， 位 于 市 永 春 县 五 里 街 镇 北 环 路 北 侧 。 36 栋 别 墅 地 上三 层 ， 9 栋 高 层 有 地 下 一 层 ， 地 上 十 一 层 至 十 八 层 ， 框 架 /框 剪 结 构 。 总 建 筑 面 积 为 133000 m2，其 中 地 下 室 建 筑 面 积 为 25000 m2， 地 上 建 筑 面 积 为 108000m2。 地 下 室 为 地 下 一 层 汽 车 库 和 设 备 用房 ， 主 体 结 构 合 理 使 用 年 限 50 年 ， 建 筑 防 火 分 类 均 为 二 类 高 层 居 住 建 筑 ； 建 筑 耐 火 等 级 为 二 级 ；抗 震 设 防 裂 度 为 6 度 。 本 工 程 由 富 煌 钢 结 构 建 筑 工 程 设 计 研 究 设 计 。 工 程 容 包 括 ： 水 电 安 装 、 消防 等 工 程 。 本 施 工 方案仅包 括 生活给水 、 排水 和 电 气工 程 。 消防 工 程 用 水 另行编制方案。 1.2 水 电 工 程 概 况 1.2.1 生活给水 系统 本 工 程 的水 源为 城市 自来水 ， 水 源经过水 质处理 后引入到各栋 底层 的生活专用 水 箱， 供变频调速变量恒压供水 设 备 吸水 ， 由 变频调速变量加压水 泵联合 供给各个生活区 ， 生活给水 管 地 面 上采用 镀锌钢 管 ， 生活给水 管 （埋地 ）采用 孔网钢 塑管 ， 采取电 热熔管 件连接。 1.2.2 排水 室 污水 排水 采用 设 伸顶通气单 立管 及设 环 形通气管 的方式， 污水 均 经化粪池初步处理 后排出至 附近的污水 检查井。 化粪池的设 置由 总 平面 图统一 解决。 地 面 上 采用 排水 硬塑管 （PVC 管 ），埋地 部分 采用 双壁波纹排水 管 。 对管 径大于 或等 于 200 的...
