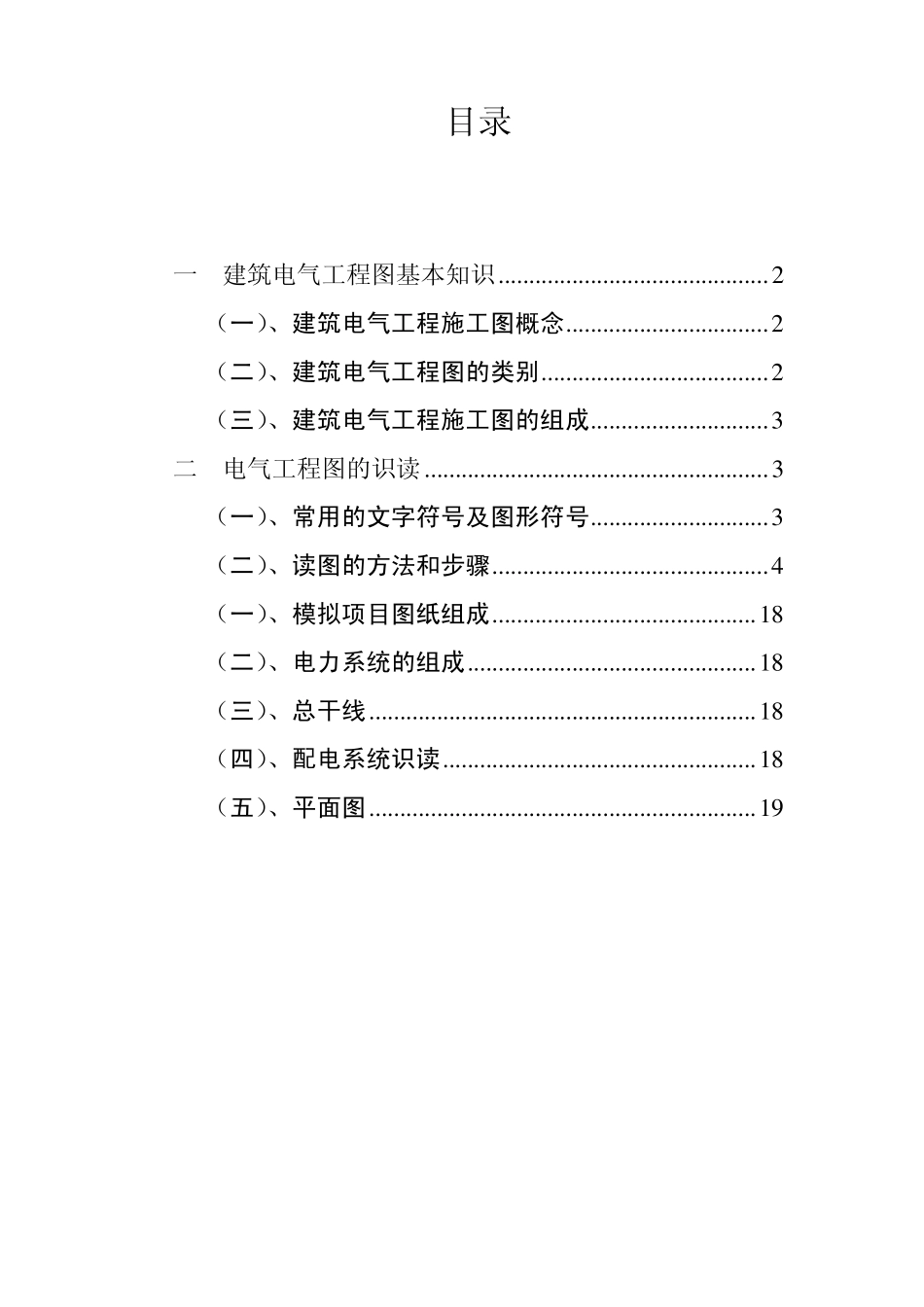

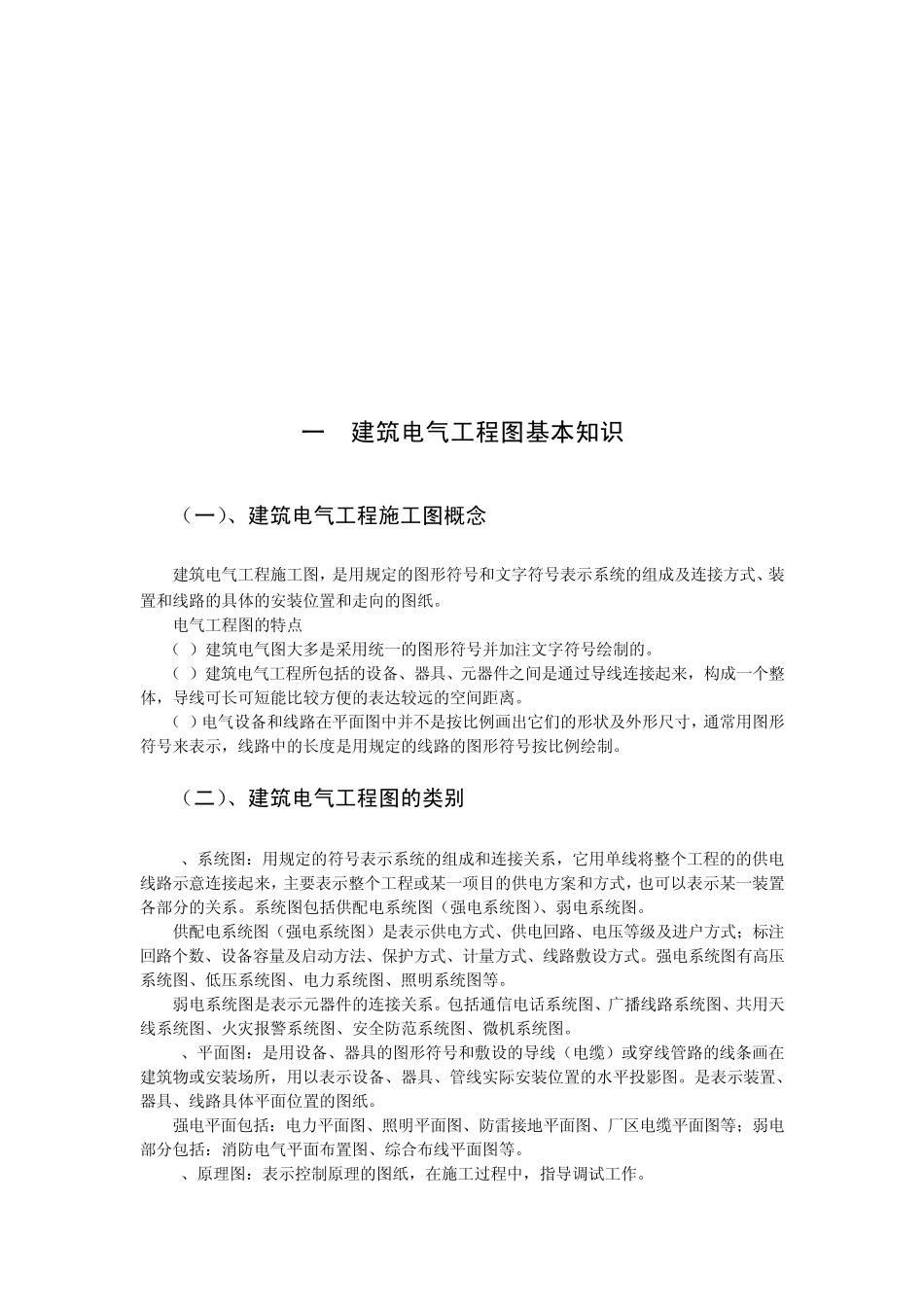

目录 一 建筑电气工程图基本知识 ............................................ 2 （一）、建筑电气工程施工图概念 ................................. 2 （二）、建筑电气工程图的类别 ..................................... 2 （三）、建筑电气工程施工图的组成 ............................. 3 二 电气工程图的识读 ........................................................ 3 （一）、常用的文字符号及图形符号 ............................. 3 （二）、读图的方法和步骤 ............................................. 4 （一）、模拟项目图纸组成 ........................................... 1 8 （二）、电力系统的组成 ............................................... 1 8 （三）、总干线 ............................................................... 1 8 （四）、配电系统识读 ................................................... 1 8 （五）、平面图 ............................................................... 1 9 一 建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火...
