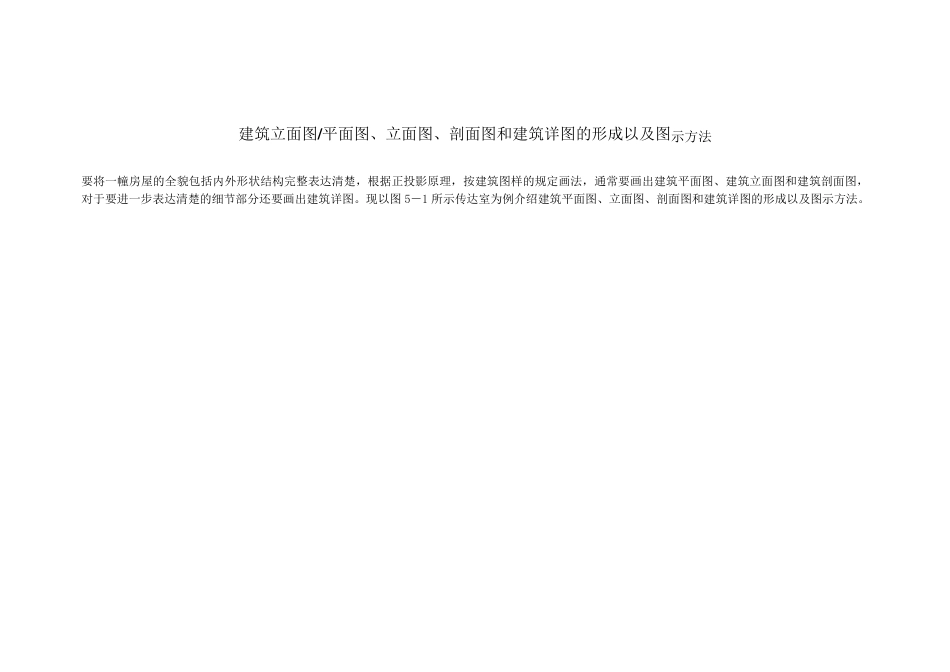

建筑立面图平面图、立面图、剖面图和建筑详图的形成以及图示方法_第1页
1/19

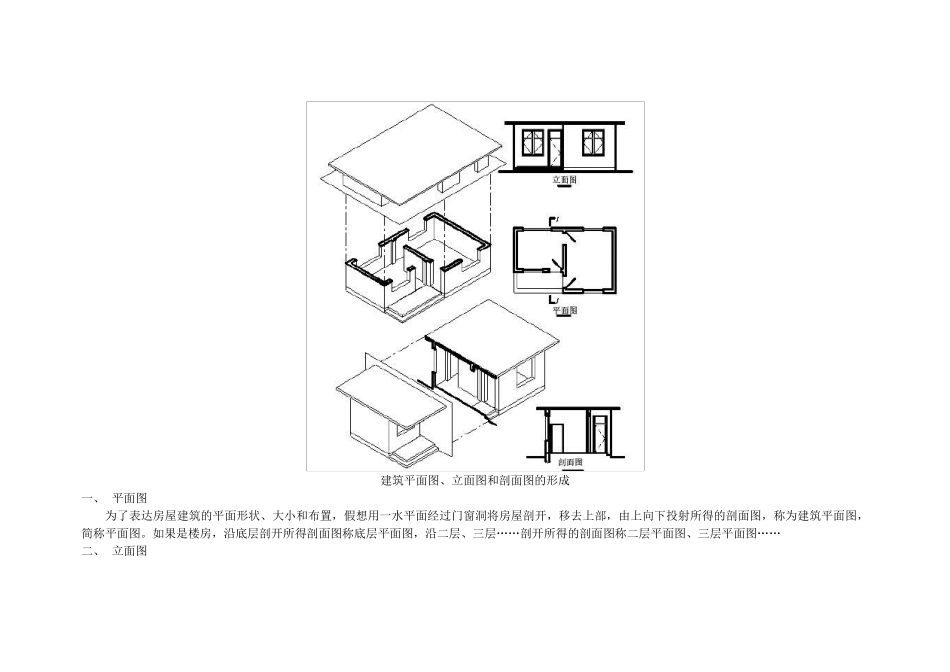

建筑立面图平面图、立面图、剖面图和建筑详图的形成以及图示方法_第2页
2/19

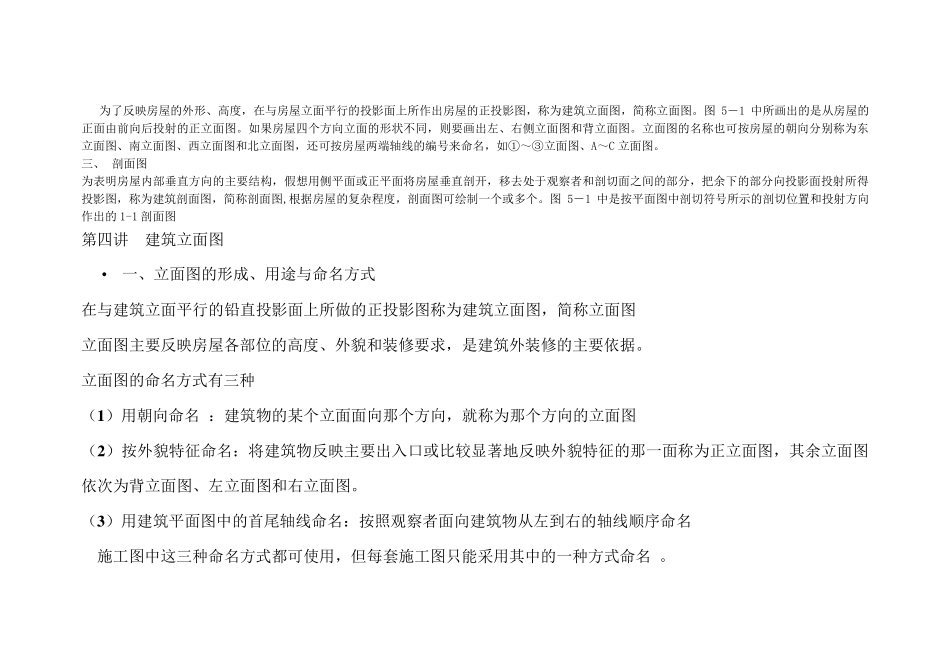

建筑立面图平面图、立面图、剖面图和建筑详图的形成以及图示方法_第3页
3/19
建筑立面图/平面图、立面图、剖面图和建筑详图的形成以及图示方法 要将一幢房屋的全貌包括内外形状结构完整表达清楚,根据正投影原理,按建筑图样的规定画法,通常要画出建筑平面图、建筑立面图和建筑剖面图,对于要进一步表达清楚的细节部分还要画出建筑详图。现以图5-1 所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。 建筑平面图、立面图和剖面图的形成 一、 平面图 为了表达房屋建筑的平面形状、大小和布置,假想用一水平面经过门窗洞将房屋剖开,移去上部,由上向下投射所得的剖面图,称为建筑平面图,简称平面图。如果是楼房,沿底层剖开所得剖面图称底层平面图,沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图…… 二、 立面图 为了反映房屋的外形、高度,在与房屋立面平行的投影面上所作出房屋的正投影图,称为建筑立面图,简称立面图。图5-1 中所画出的是从房屋的正面由前向后投射的正立面图。如果房屋四个方向立面的形状不同,则要画出左、右侧立面图和背立面图。立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图,还可按房屋两端轴线的编号来命名,如①~③立面图、A~C 立面图。 三、 剖面图 为表明房屋内部垂直方向的主要结构,假想用侧平面或正平面将房屋垂直剖开,移去处于观察者和剖切面之间的部分,把余下的部分向投影面投射所得投影图,称为建筑剖面图,简称剖面图,根据房屋的复杂程度,剖面图可绘制一个或多个。图5-1 中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1 剖面图 第四讲 建筑立面图 • 一、立面图的形成、用途与命名方式 在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图,简称立面图 立面图主要反映房屋各部位的高度、外貌和装修要求,是建筑外装修的主要依据。 立面图的命名方式有三种 (1 )用朝向命名 :建筑物的某个立面面向那个方向,就称为那个方向的立面图 (2 )按外貌特征命名:将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图,其余立面图依次为背立面图、左立面图和右立面图。 (3 )用建筑平面图中的首尾轴线命名:按照观察者面向建筑物从左到 右的轴线顺 序 命名 施 工 图中这 三种命名方式都 可使 用,但 每 套 施 工 图只 能 采 用其中的一种方式命名 。 • 二、建筑立面图的图示内容和规定画法 1 、基本内容 (1 )...
