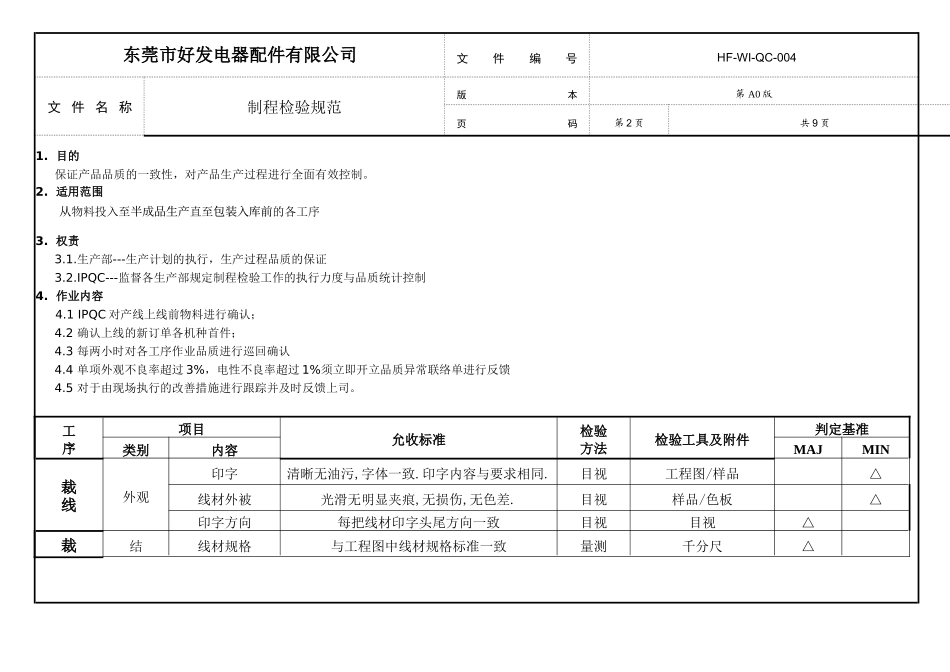

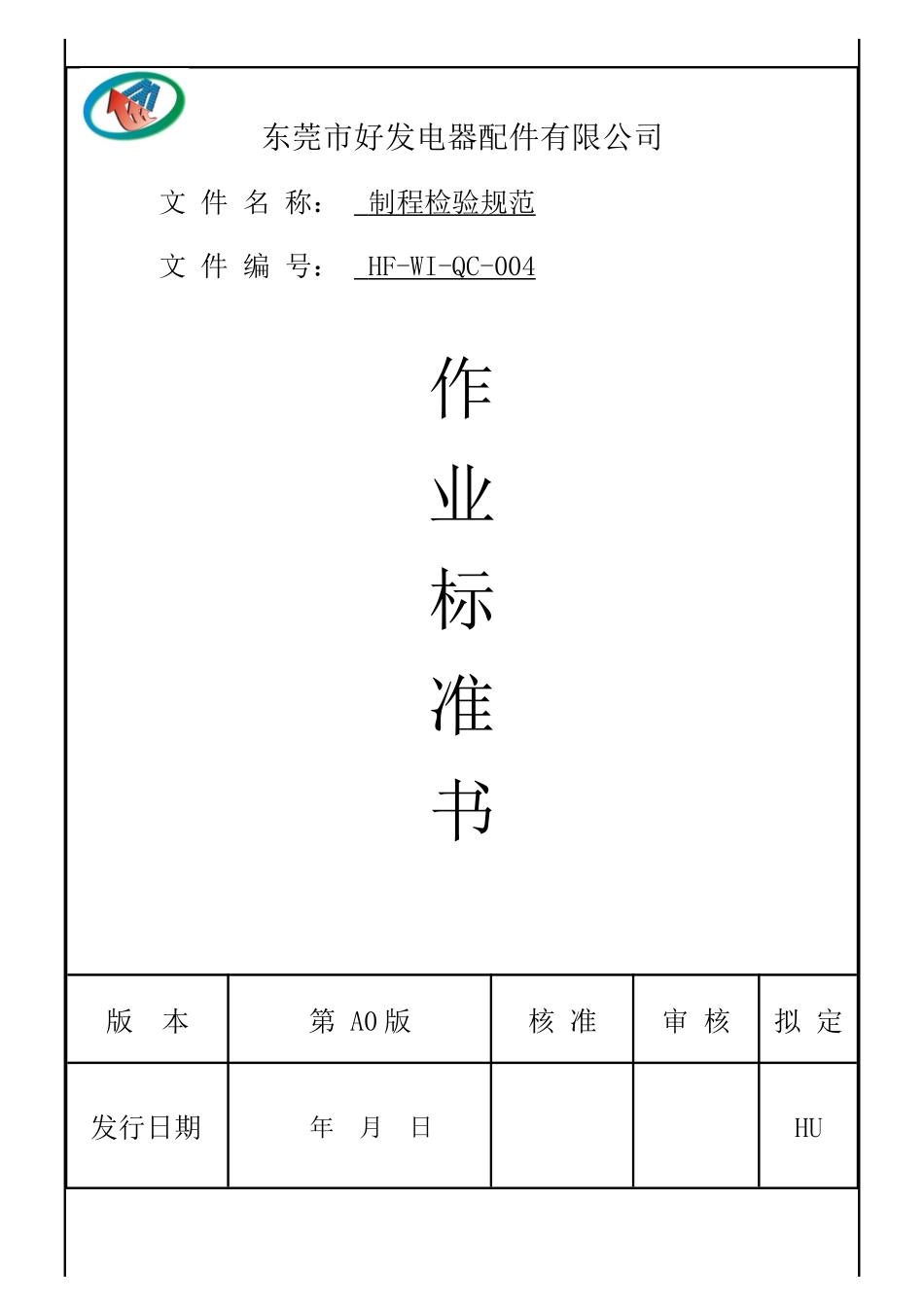

东莞市好发电器配件有限公司文件名称：制程检验规范文件编号：HF-WI-QC-004作业标准书版本第A0版核准审核拟定发行日期年月日HU东莞市好发电器配件有限公司文件编号HF-WI-QC-004文件名称制程检验规范版本第A0版页码第2页共9页1.目的保证产品品质的一致性，对产品生产过程进行全面有效控制。2.适用范围从物料投入至半成品生产直至包装入库前的各工序3.权责3.1.生产部---生产计划的执行，生产过程品质的保证3.2.IPQC---监督各生产部规定制程检验工作的执行力度与品质统计控制4.作业内容4.1IPQC对产线上线前物料进行确认；4.2确认上线的新订单各机种首件；4.3每两小时对各工序作业品质进行巡回确认4.4单项外观不良率超过3%，电性不良率超过1%须立即开立品质异常联络单进行反馈4.5对于由现场执行的改善措施进行跟踪并及时反馈上司。工序项目允收标准检验方法检验工具及附件判定基准类别内容MAJMIN裁线外观印字清晰无油污,字体一致.印字内容与要求相同.目视工程图/样品△线材外被光滑无明显夹痕,无损伤,无色差.目视样品/色板△印字方向每把线材印字头尾方向一致目视目视△裁结线材规格与工程图中线材规格标准一致量测千分尺△东莞市好发电器配件有限公司文件编号HF-WI-QC-004文件名称制程检验规范版本第A0版页码第3页共9页线构尺寸色序/排线与图面相符目视工程图/样品△分线分线长度与图面要求相符且无压伤量测/目视钢尺/工程图△总长度与图面要求相符量测尺/工程图△剥皮长度与工程图面相符量测钢尺/工程图△线芯无切伤/切断芯线及导体目视/△端子压著外观端子型号/规格无变形、料带过长、损伤,端子型号规格均与图面相符.目视工程图/样品△线材无压伤、破损,规格、颜色符合图面要求.目视工程图/样品△压着结构拉力依线材规格及端子型号确定拉力大小,须符合<<标准拉力表>>中要求量测拉力计△到位端子前脚两端均可见芯线且端子后脚间能看见绝缘皮目视/△芯线不能有外露、压断铜丝、飞铜丝现象目视/△全检端子外观除拉力外同端子压著工序目视放大镜△组插端规格Housing型号规格与工程图相符.颜色和塞孔正确.线材规格裁线长度正确,与工程图相符.量测尺/工程图△东莞市好发电器配件有限公司文件编号HF-WI-QC-004文件名称制程检验规范版本第A0版页码第4页共9页装胶子印字Housing和线材印字清晰,内容与颜色正确,不易脱落.目视工程图/样品△外观Housing无损伤,缺料,杂色等,线材无压伤,无端子变形,无单根受力,色序排列正确,无掉PIN,端子未插到位,漏插胶壳,飞丝,芯线掐伤,组合线无长短不一,套管到位烘紧无破损.目视工程图/样品△测试电气性能无开路,短路,错位,绝缘,耐压,接触不良测试测试机△焊接分线外观无分伤线,撕破外被,露铜,分线尺寸符合工程图要求.目视/量测钢尺/工程图△剥线尺寸剥头尺寸符合工程图面/SOP要求量测钢尺/工程图△外观无飞丝,剥断铜丝或伤芯线目视/△焊接材料连接器规格型号与图纸一致，无用错规格目视工程图/样品△外观焊点圆滑,饱满,无假焊,脱焊,漏焊,错位,烫伤零件及线材.目视工程图/样品△焊接接点焊点排位焊点排位与图纸要求一致，无焊错位目视工程图/样品△温度铬铁温度焊接温度是否符合作业要求,有无偏高或偏低.量测温度计△成型成型材料使用胶料材质颜色硬度等与图纸一致目视工程图/样品△外观无缩水,流纹,毛边,冲胶,杂色,错模,变形,模印,气泡,缺料.目视/△东莞市好发电器配件有限公司文件编号HF-WI-QC-004文件名称制程检验规范版本第A0版页码第5页共9页无压伤线材及零件目视/△模具编号、LOGO方向及图样与工程图相符目视工程图/样品△尺寸头部外露、SR卡口等尺寸与工程图面相符量测卡尺/工程图△吹套管外观外观套管缩紧,无烫伤,无破损.目视/△尺寸规格套管规格颜色正确,长度及烘烤位置符合工程图要求.量测钢尺/工程图△脱皮脱外皮外观脱皮口平齐,无刮伤芯线外被及铜丝，头尾方向正确目视/△尺寸脱皮长度与工程图面相符.量测钢尺/工程图△剥芯线外观无脱断/脱伤芯线及铜丝,铜丝保持整齐,无散乱.目视/△尺寸脱皮尺寸符合工程图要求.量测钢尺/工程图△扭线扭铜丝外观无飞丝,打结,无漏扭及过松现象目视/△尺寸各尺寸与工程图面相符.量测钢尺/工程图△焊温度铬铁温度焊接...
