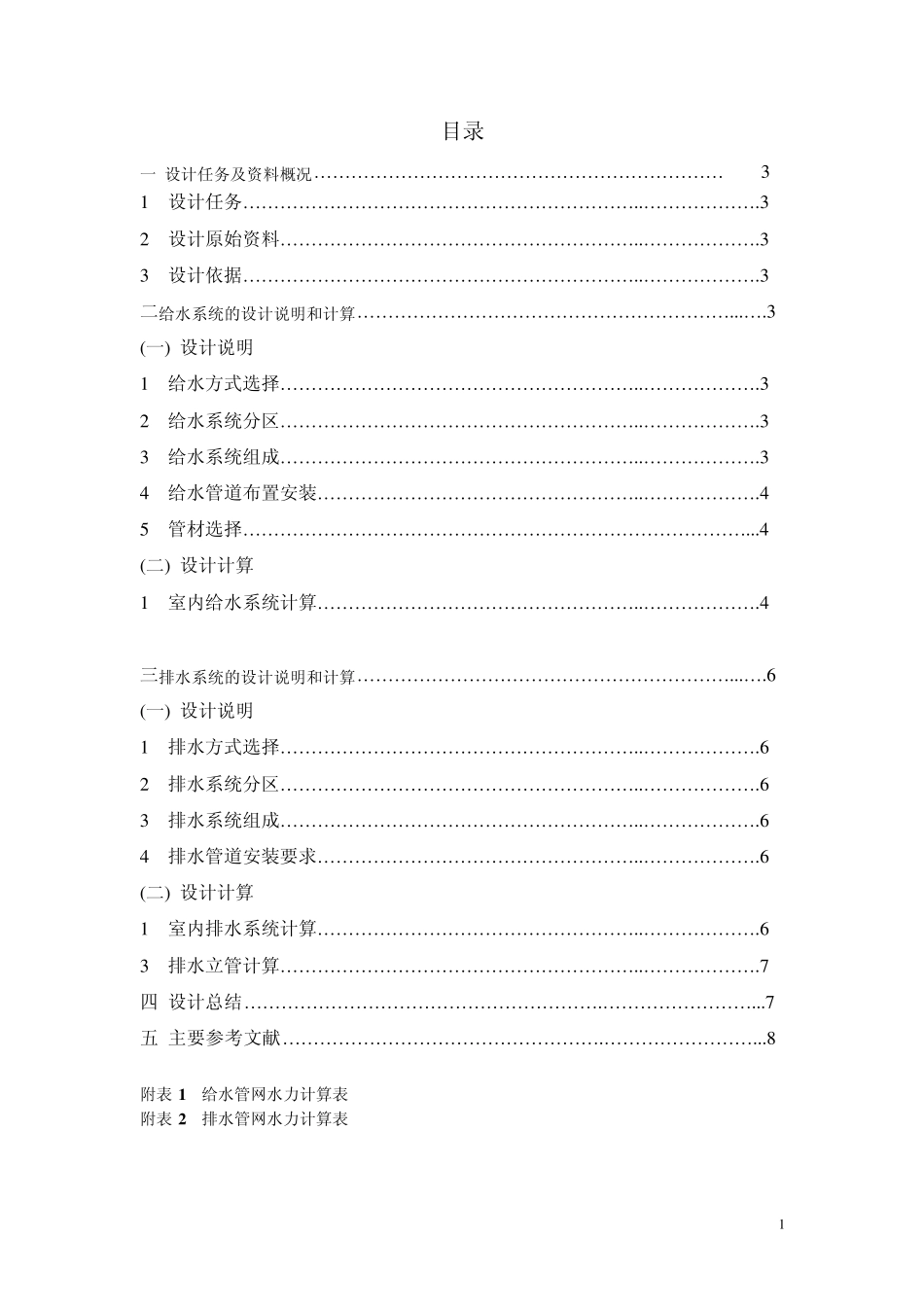

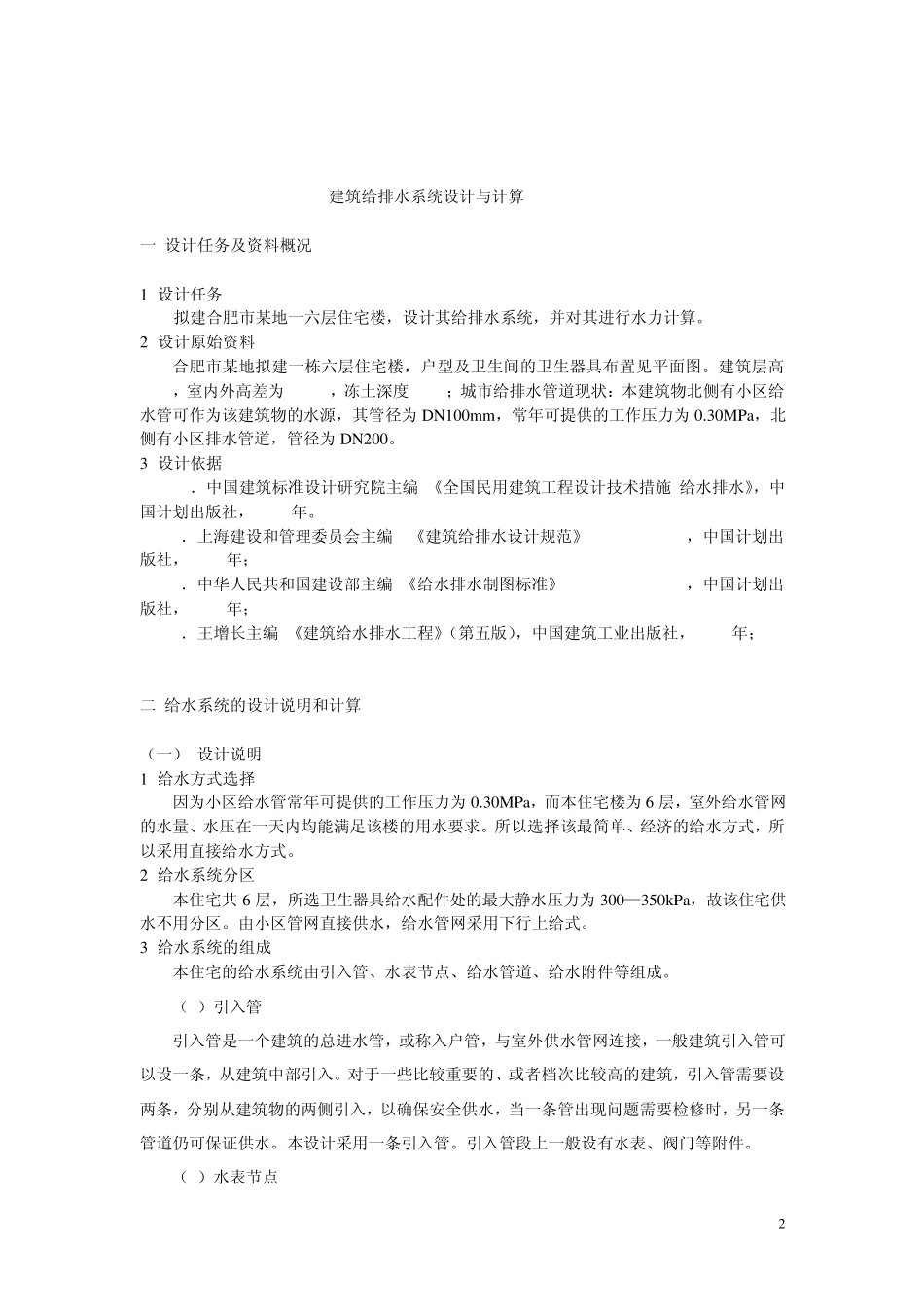

1 目录 一 设计任务及资料概况………………………………………………………… 3 1 设计任务………………………………………………………..……………….3 2 设计原始资料…………………………………………………..……………….3 3 设计依据………………………………………………………..……………….3 二给水系统的设计说明和计算……………………………………………………...….3 (一) 设计说明 1 给水方式选择…………………………………………………..……………….3 2 给水系统分区…………………………………………………..……………….3 3 给水系统组成…………………………………………………..……………….3 4 给水管道布置安装……………………………………………..……………….4 5 管材选择………………………………………………………………………...4 (二) 设计计算 1 室内给水系统计算……………………………………………..……………….4 三排水系统的设计说明和计算……………………………………………………...….6 (一) 设计说明 1 排水方式选择…………………………………………………..……………….6 2 排水系统分区…………………………………………………..……………….6 3 排水系统组成…………………………………………………..……………….6 4 排水管道安装要求……………………………………………..……………….6 (二) 设计计算 1 室内排水系统计算……………………………………………..……………….6 3 排水立管计算…………………………………………………..……………….7 四 设计总结………………………………………………….……………………...7 五 主要参考文献…………………………………………….……………………...8 附表 1 给水管网水力计算表 附表 2 排水管网水力计算表 2 建筑给排水系统设计与计算 一 设计任务及资料概况 1 设计任务 拟建合肥市某地一六层住宅楼，设计其给排水系统，并对其进行水力计算。 2 设计原始资料 合肥市某地拟建一栋六层住宅楼，户型及卫生间的卫生器具布置见平面图。建筑层高2.9m，室内外高差为 0.45m，冻土深度 0.3m；城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为 DN100m m ，常年可提供的工作压力为 0.30MPa，北侧有小区排水管道，管径为 DN200。 3 设计...
