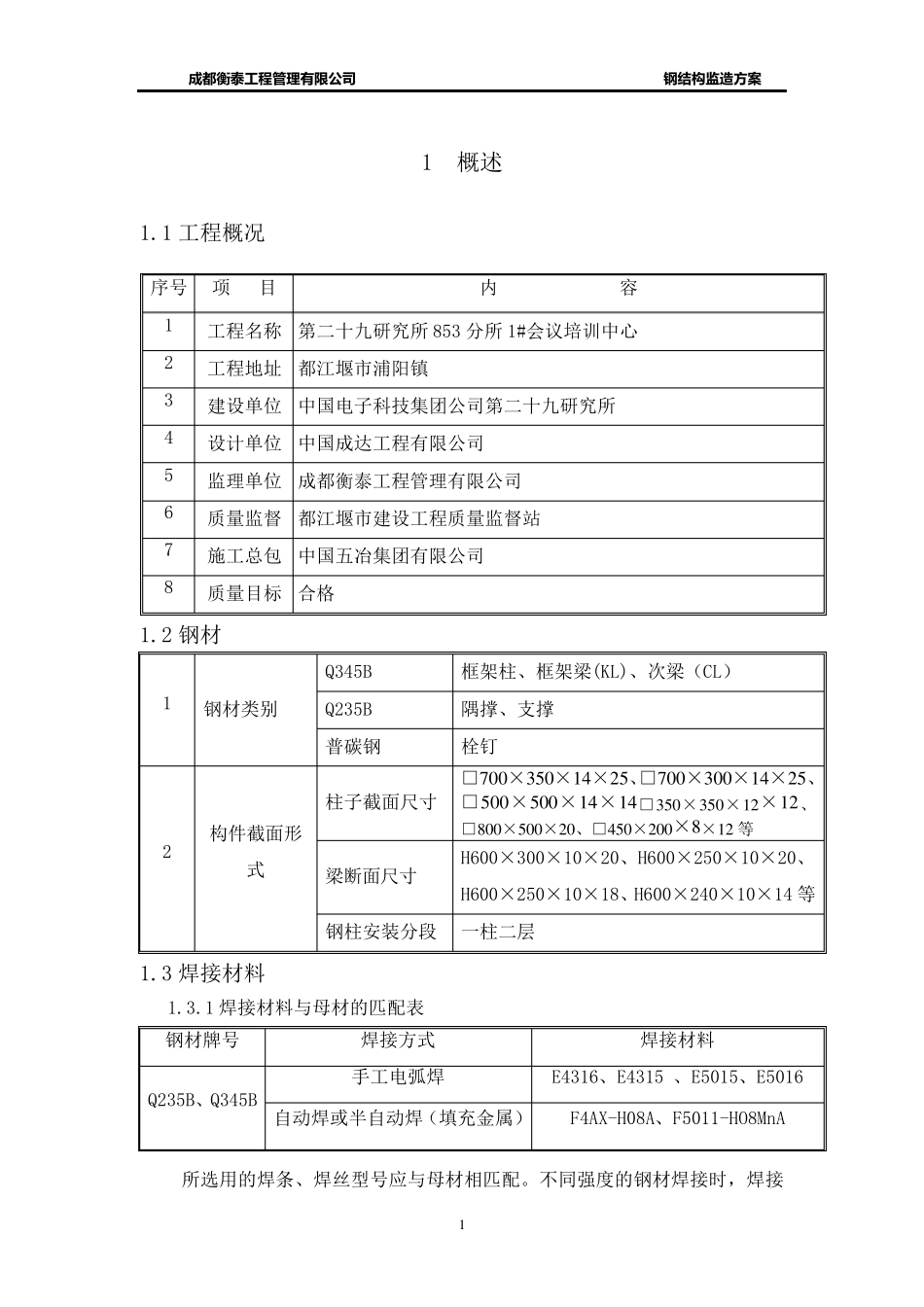

成 都 衡 泰 工 程 管 理 有 限 公司 钢结构监造方案 1 1 概述 1.1 工程概况 序号 项 目 内 容 1 工程名称 第二十九研究所853 分所1#会议培训中心 2 工程地址 都江堰市浦阳镇 3 建设单位 中国电子科技集团公司第二十九研究所 4 设计单位 中国成达工程有限公司 5 监理单位 成都衡泰工程管理有限公司 6 质量监督 都江堰市建设工程质量监督站 7 施工总包 中国五冶集团有限公司 8 质量目标 合格 1.2 钢材 1 钢材类别 Q345B 框架柱、框架梁(KL)、次梁（CL） Q235B 隅撑、支撑 普碳钢 栓钉 2 构件截面形式 柱子截面尺寸 □7 0 0 ×3 5 0 ×1 4 ×2 5 、□7 0 0 ×3 0 0 ×1 4 ×2 5 、□5 0 0 ×5 0 0 ×1 4 ×1 4 □3 5 0 ×3 5 0 ×1 2 ×1 2 、 □8 0 0 ×5 0 0 ×2 0 、□4 5 0 ×2 0 0 ×8 ×1 2 等 梁断面尺寸 H600×300×10×20、H600×250×10×20、H600×250×10×18、H600×240×10×14 等 钢柱安装分段 一柱二层 1.3 焊接材料 1.3.1 焊接材料与母材的匹配表 钢材牌号 焊接方式 焊接材料 Q235B、Q345B 手工电弧焊 E4316、E4315 、E5015、E5016 自动焊或半自动焊（填充金属） F4AX-H08A、F5011-HO8MnA 所选用的焊条、焊丝型号应与母材相匹配。不同强度的钢材焊接时，焊接 成 都 衡 泰 工 程 管 理 有 限 公司 钢结构监造方案 2 材料的强度应按强度较低的母材选用。 1.4 制作质量目标 分项工程合格率：100%；并满足单位工程达到成都结构“结构优质工程奖”。 1.5 制作工期目标 按照安装结构工程配套进场满足现场结构吊装，确保 2011 年 1 月 10 日完成全部钢结构制作。 2 工作安排 2.1 驻厂准备 2.1.1 人员配备 工厂派驻 2 名驻厂监造人员： 质量监造：1 名 进度监造：1 名 2.1.2 驻厂监造检查依据 第二十九研究所 853 分所 1#会议培训中心建筑-钢结构施工组织设计 第二十九研究所 853 分所 1#会议培训中心建筑-钢结构加工制作合同 主要规范、规程及标准 序号 类 别 规 范、规 程 及 标准 名 称 编 号 1 国家 钢结构设计规范 GB50017-2003 2 国家 工程测量规范 GB50026-93 3 国家 钢结构工程施工质量验收规范 GB50205-2001 4 国家 碳钢焊条 GB/T5117 5 国家 低合金钢焊条 GB/T5118 6 国家 熔化焊用钢丝 GB/...
