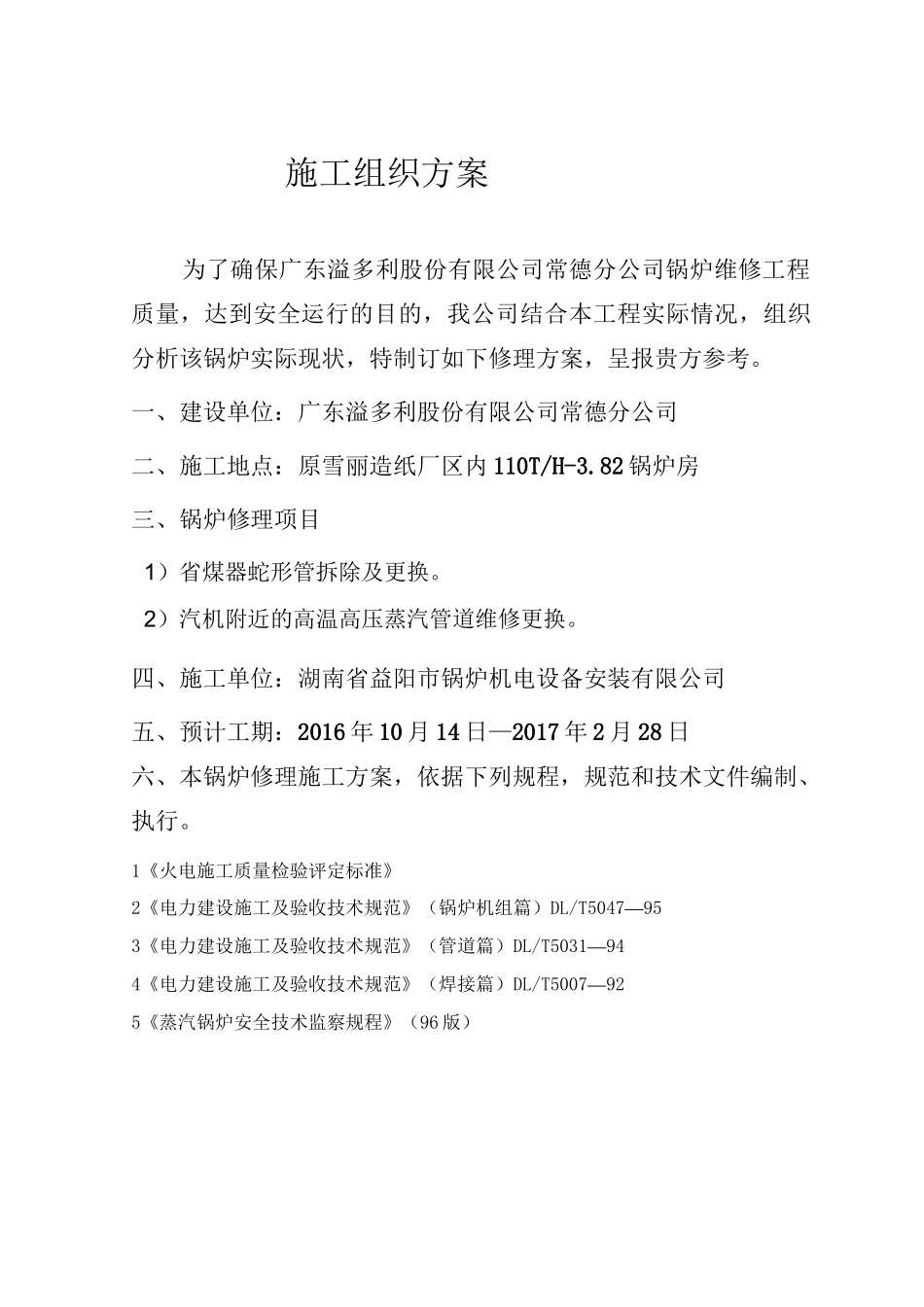

施工组织设计编制审核批准建设单位：广东溢多利股份有限公司常德分公司施工项目：110t/h-3.82 锅炉维修项目安装单位：湖南省益阳市锅炉机电设备安装有限公司2016 年 10 月 15 日施工组织方案为了确保广东溢多利股份有限公司常德分公司锅炉维修工程质量，达到安全运行的目的，我公司结合本工程实际情况，组织分析该锅炉实际现状，特制订如下修理方案，呈报贵方参考。一、建设单位：广东溢多利股份有限公司常德分公司二、施工地点：原雪丽造纸厂区内 110T/H-3.82 锅炉房三、锅炉修理项目1）省煤器蛇形管拆除及更换。2）汽机附近的高温高压蒸汽管道维修更换。四、施工单位：湖南省益阳市锅炉机电设备安装有限公司五、预计工期：2016 年 10 月 14 日—2017 年 2 月 28 日六、本锅炉修理施工方案，依据下列规程，规范和技术文件编制、执行。1《火电施工质量检验评定标准》2《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047—953《电力建设施工及验收技术规范》（管道篇）DL/T5031—944《电力建设施工及验收技术规范》（焊接篇）DL/T5007—925《蒸汽锅炉安全技术监察规程》（96 版）技术负责人七、项目管理机构施工负责人八、施工人员组织序号职务姓名1项目经理张文开2工程项目负责人资春生3技术负责人王永生4材料员张君一5安全员徐蕾6质检员资春生78910九、施工机具配备表序号机具名称规格及型号单位数量备注01直流电焊机AX-320台202交流电焊机BX-330台803弯管机台104压力钳台105切割机台206手电钻台607内磨机台308角向磨光机台709冲击钻台210安全带付1011保温筒个312试压泵台113螺旋千斤顶3-10T台214液压千斤顶30T台115倒链1.5-5T台516电动葫芦1T台217脚手架副2519水平管副320安全网张2021自动坡口机台122安全带付1523氧气乙炔工具套824吊带2-5T副425其它量具和通用小型工具按需配备序号机具名称规格及型号单位数量备注01游标卡尺0.1250.200把502百分表0-6mm套203千分尺25-75套204测厚仪0-20台105直板尺1m把406角尺0-150把407皮尺50m卷108钢卷尺5-8m卷2009九、施工方式：一、省煤器蛇形管拆除及安装：1 施工准备1.1 对材料的要求钢管省煤器是利用尾部烟气的热量来加热给水的热交换器。它是现代大型锅炉中不可缺少的组成部分。虽然它的工作温度没有其它受热面高，但其承受的压力却比其它受热面高，所以，必需确保钢管省煤器的安装质量。为了防止飞灰磨损，在每级省煤器的第 1、2 层直管上装有防磨罩，在弯头处装有防磨护板...
