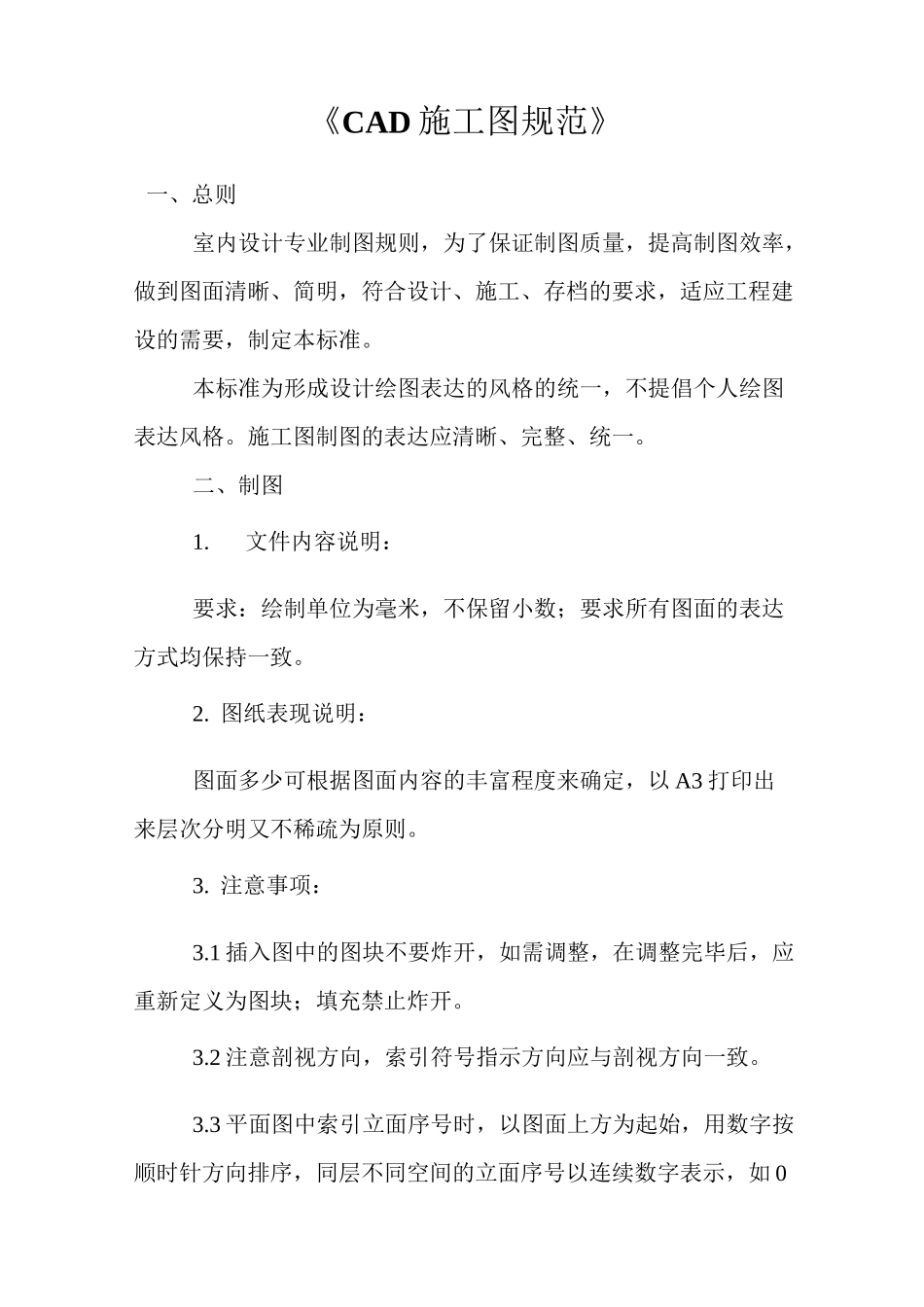

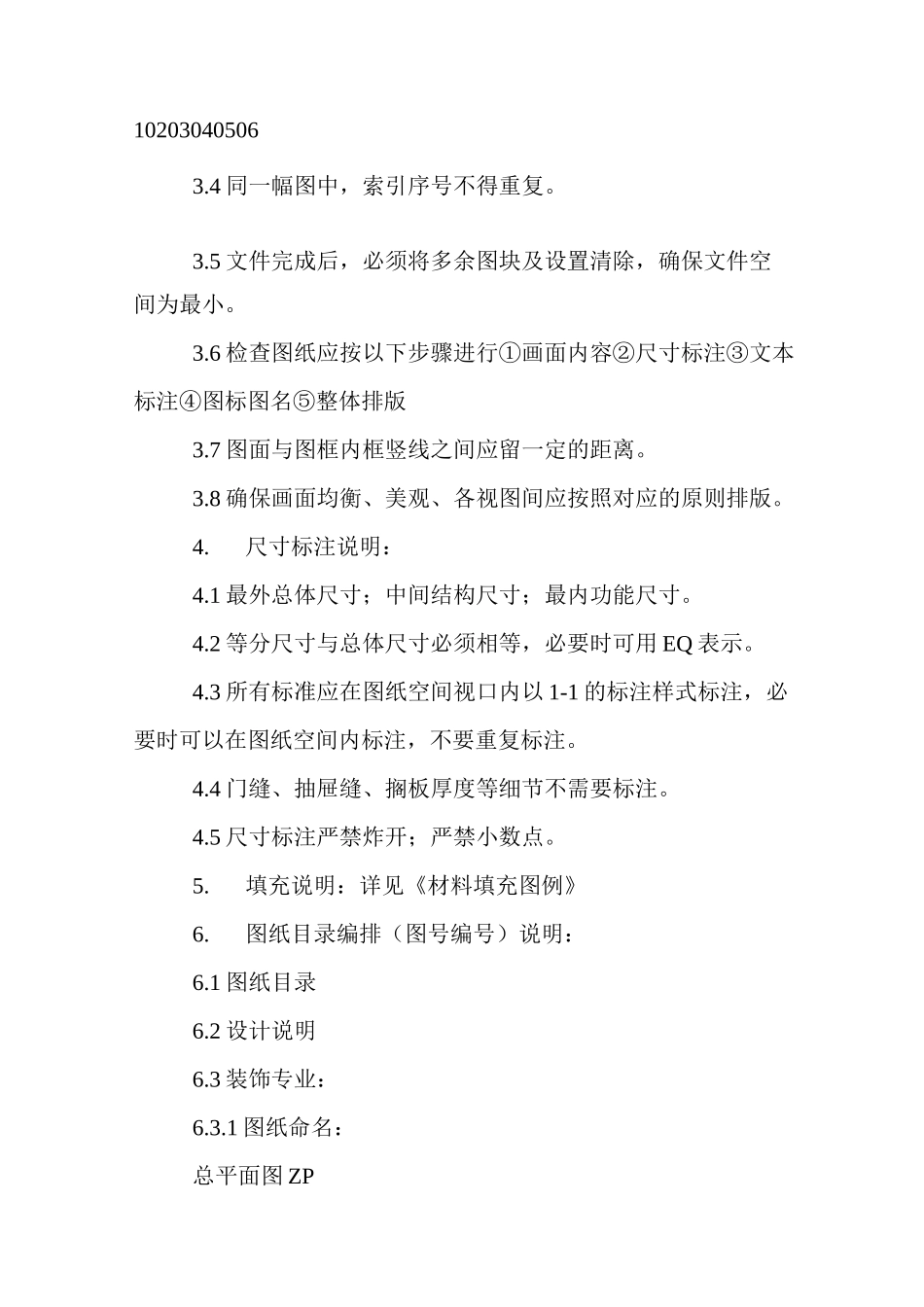

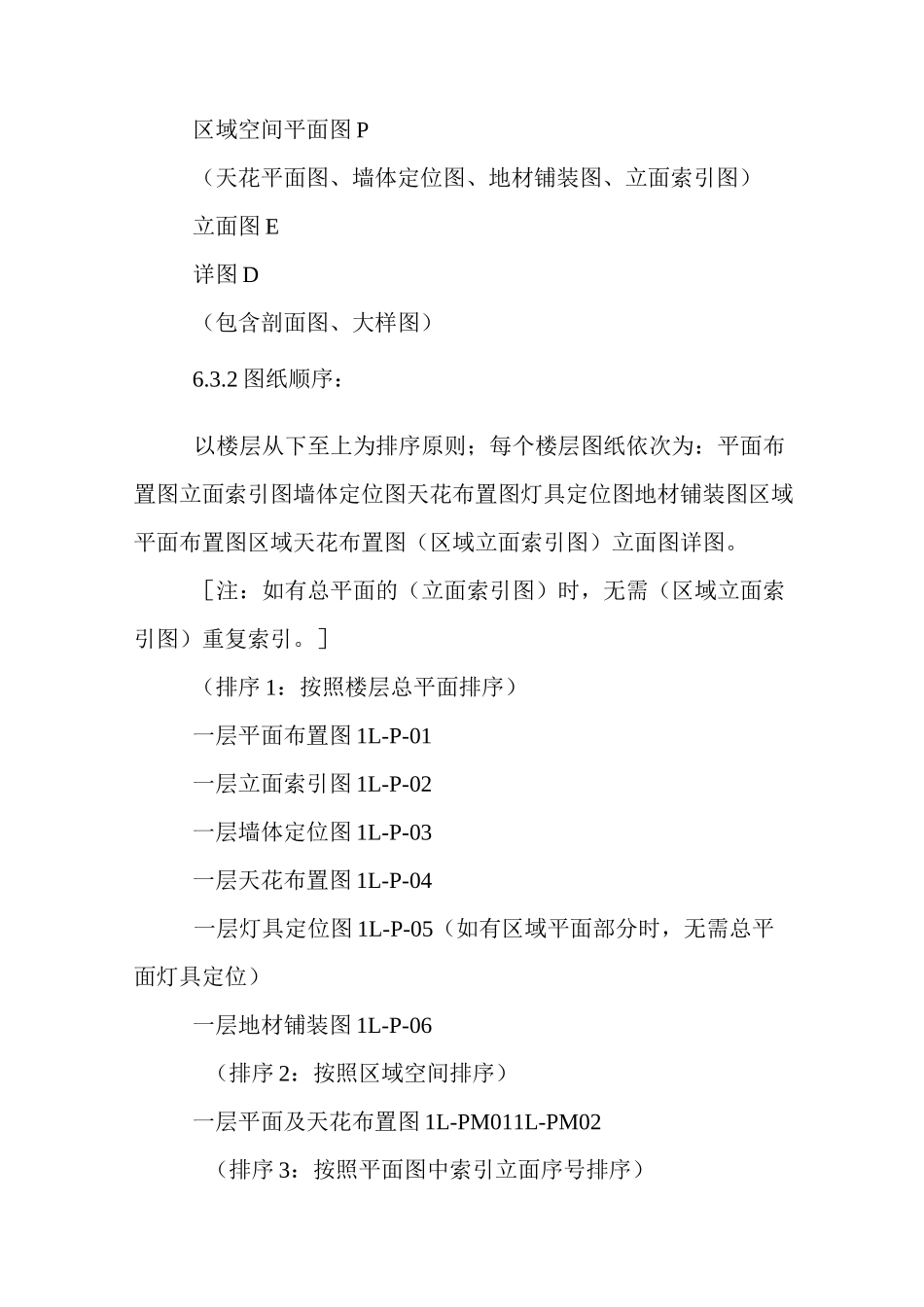

《CAD 施工图规范》一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。2. 图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以 A3 打印出来层次分明又不稀疏为原则。3. 注意事项：3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 0102030405063.4 同一幅图中，索引序号不得重复。3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7 图面与图框内框竖线之间应留一定的距离。3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。4.尺寸标注说明：4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。4.2 等分尺寸与总体尺寸必须相等，必要时可用 EQ 表示。4.3 所有标准应在图纸空间视口内以 1-1 的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。4.5 尺寸标注严禁炸开；严禁小数点。5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1 图纸目录6.2 设计说明6.3 装饰专业：6.3.1 图纸命名：总平面图 ZP区域空间平面图 P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图 E详图 D（包含剖面图、大样图）6.3.2 图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图立面索引图墙体定位图天花布置图灯具定位图地材铺装图区域平面布置图区域天花布置图（区域立面索引图）立面图详图。［注：如有总平面的（立面索引图）时，无需（区域立面索引图）重复索引。］（排序 1：按照楼层总平面排序）一层平面布置图 1L-P-01一层立面索引图 1L-P-02一层墙体定位图 1L-P-03一层天花布置图 1L-P-04一层灯具定位图 1L-P-05（如有区域平面部分时，无需总平面灯具定位）一层地材铺装图 1L-P-0...
