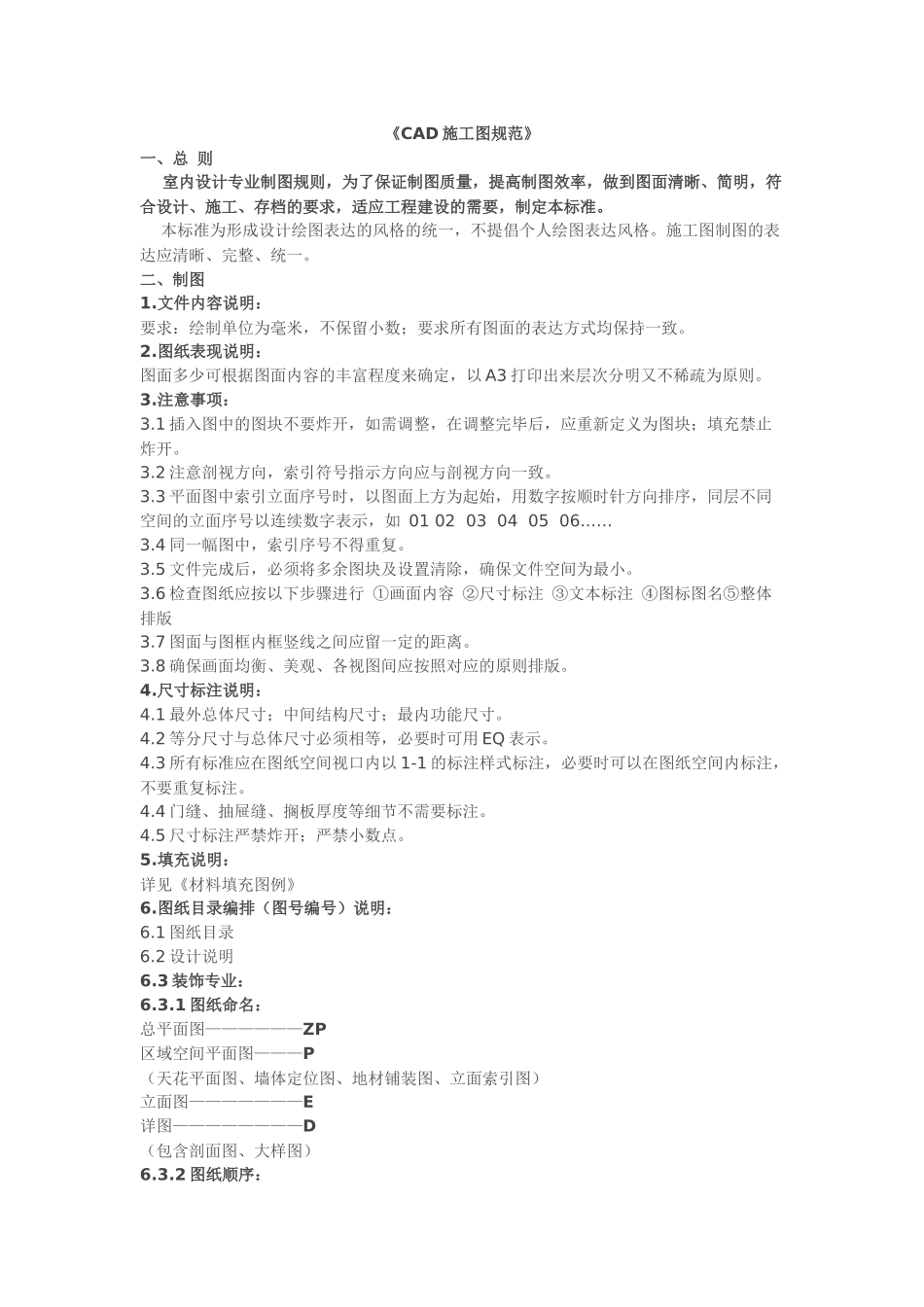

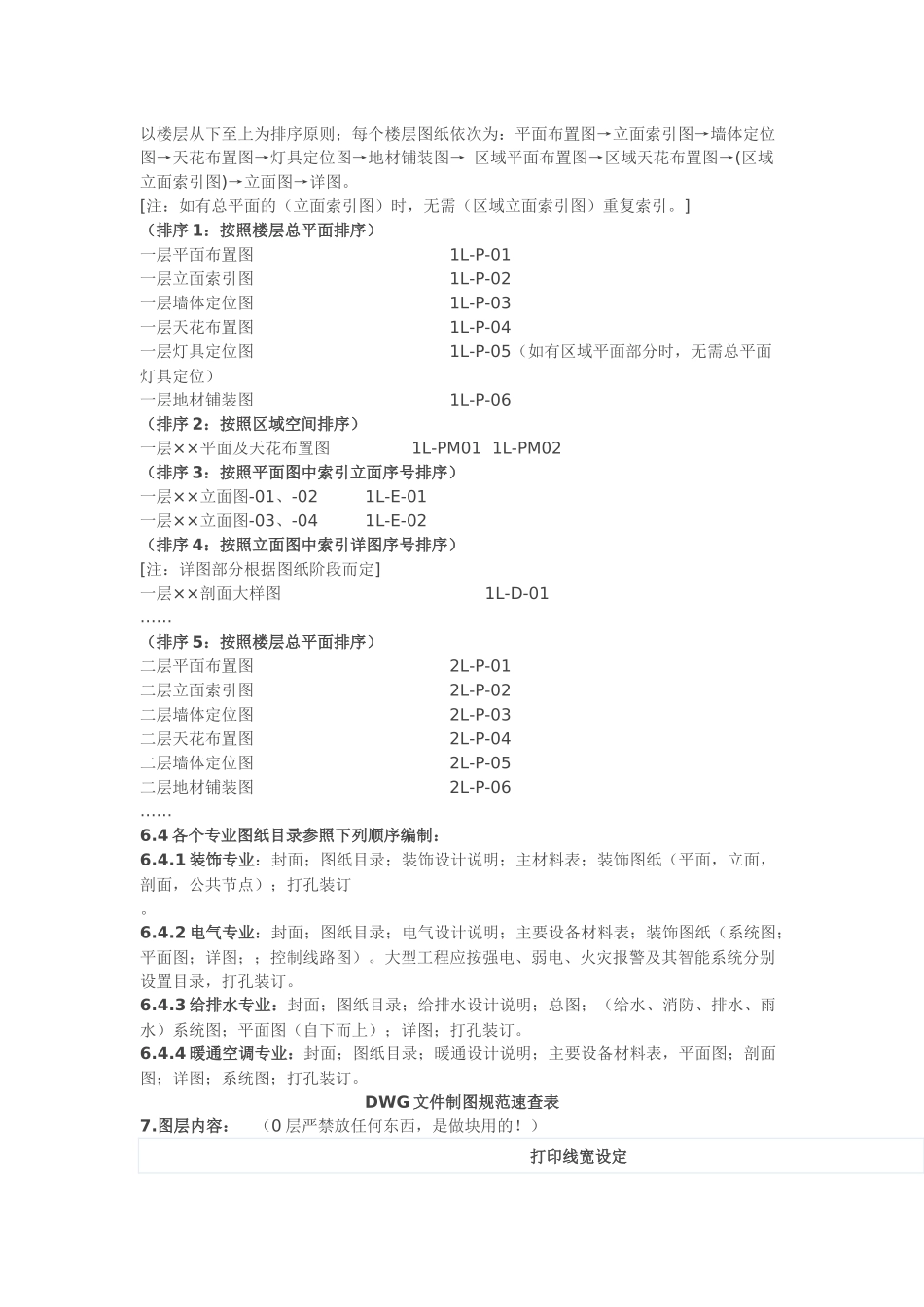

《CAD施工图规范》一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。3.2注意剖视方向，索引符号指示方向应与剖视方向一致。3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如010203040506……3.4同一幅图中，索引序号不得重复。3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。3.8确保画面均衡、美观、各视图间应按照对应的原则排版。4.尺寸标注说明：4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。4.4门缝、抽屉缝、搁板厚度等细节不需要标注。4.5尺寸标注严禁炸开；严禁小数点。5.填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。[注：如有总平面的（立面索引图）时，无需（区域立面索引图）重复索引。]（排序1：按照楼层总平面排序）一层平面布置图1L-P-01一层立面索引图1L-P-02一层墙体定位图1L-P-03一层天花布置图1L-P-04一层灯具定位图1L-P-05（如有区域平面部分时，无需总平面灯具定位）一层地材铺装图1L-P-06（排序2：按照区域空间排序）一层××平面及天花布置图1L-PM011L-PM02（排序3：按照平面图中索引立面序号排序）一层××立面图-01、-021L-E-01一层××立面图-03、-041L-E-02（排序4：按照立面图中索引详图序号排序）[注：详图部分根据图纸阶段而定]一层××剖面大样图1L-D-01……（排序5：按照楼层总平面排序）二层平面布置图2L-P-01二层立面索引图2L-P-02二层墙体定位图2L-P-03二层天花布置图2L-P-04二层墙体定位图2L-P-05二层地材铺装图2L-P-06……6.4各个专业图纸目录参照下列顺序编制：6.4.1装饰专业：封面；图纸目录；装饰设计说明；主材料表；装饰图纸（平面，立面，剖面，公共节点）；打孔装订。6.4.2电气专业：封面；图纸目录；电气设计说明；主要设备材料表；装饰图纸（系统图；平面图；详图；；控制线路图）。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录，打孔装订。6.4.3给排水专业：封面；图纸目录；给排水设计说明；总图；（给水、消防、排水、雨水）系统图；平面图（自下而上）；详图；打孔装订。6.4.4暖通空调专业：封面；图纸目录；暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图；打孔装订。DWG文件制图规范速查表7.图层内容：（0层严禁放任何东西，是做块用的！）打印线宽设定颜色线宽适用范围白WHITE(7)建筑结构线青色YERROW(4)轮廓线(隔墙，隔断)绿GREEN(3)家具外框线湖蓝色CYAN(5)画不锈钢拉手、压条等线灰GRAY(8)辅助线浅灰GRAY(251)填充如地板砖等最细的线8.文字标注高度设定：所有文字标注的字体应在图纸空间立面标注与标注字体相同，大小为标注字体大小参见CAD制图规范9.工程图纸绘制...
