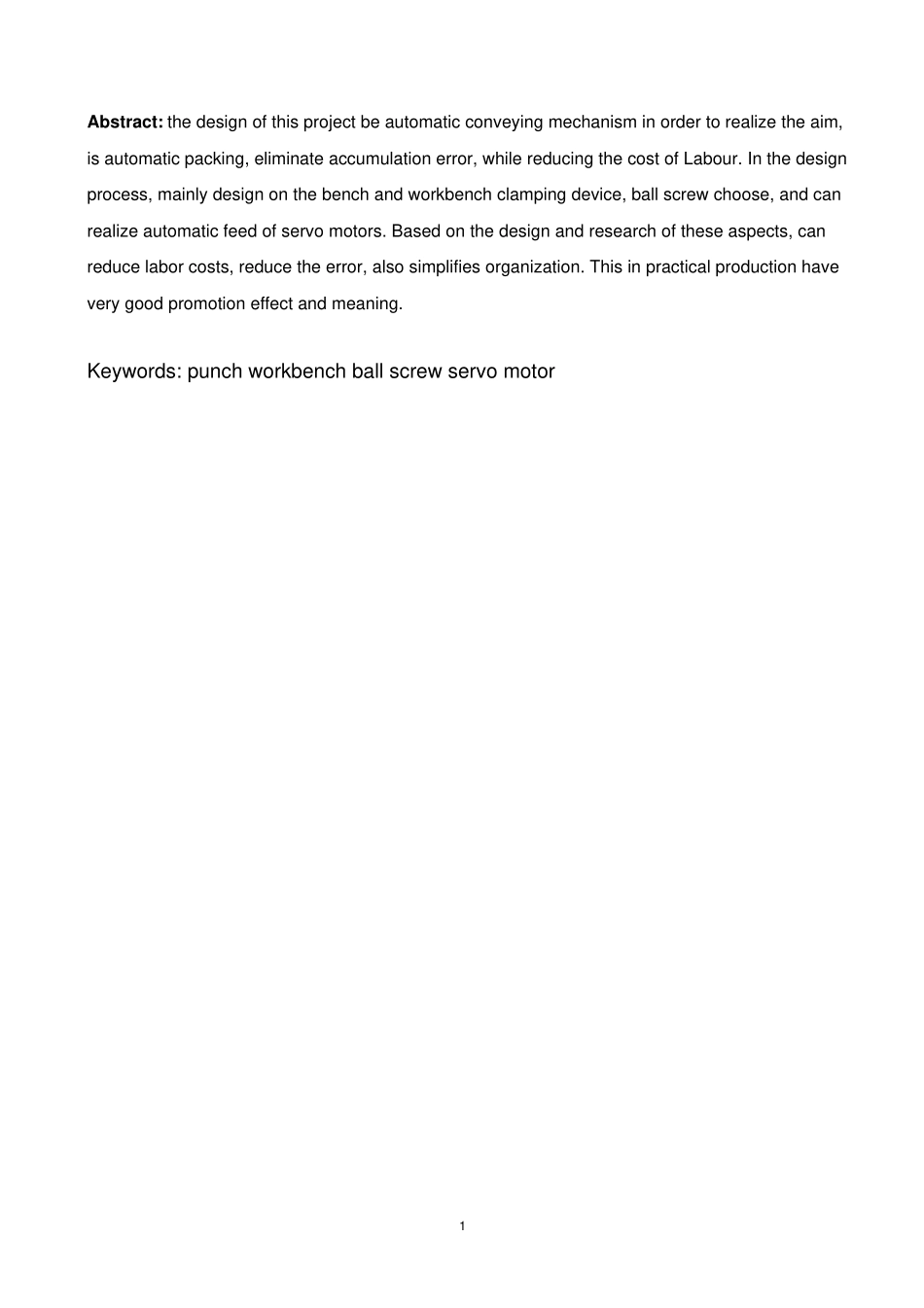

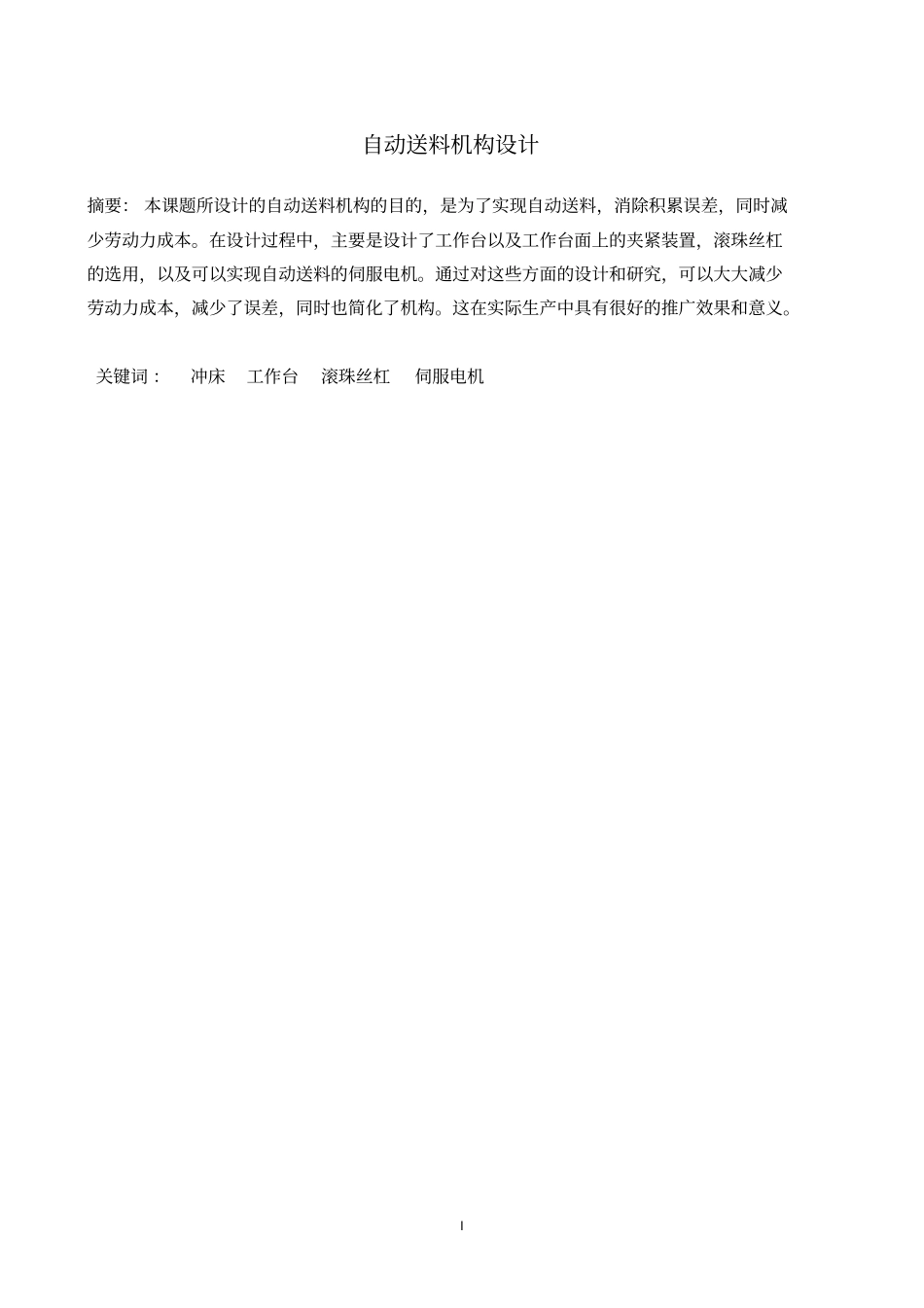

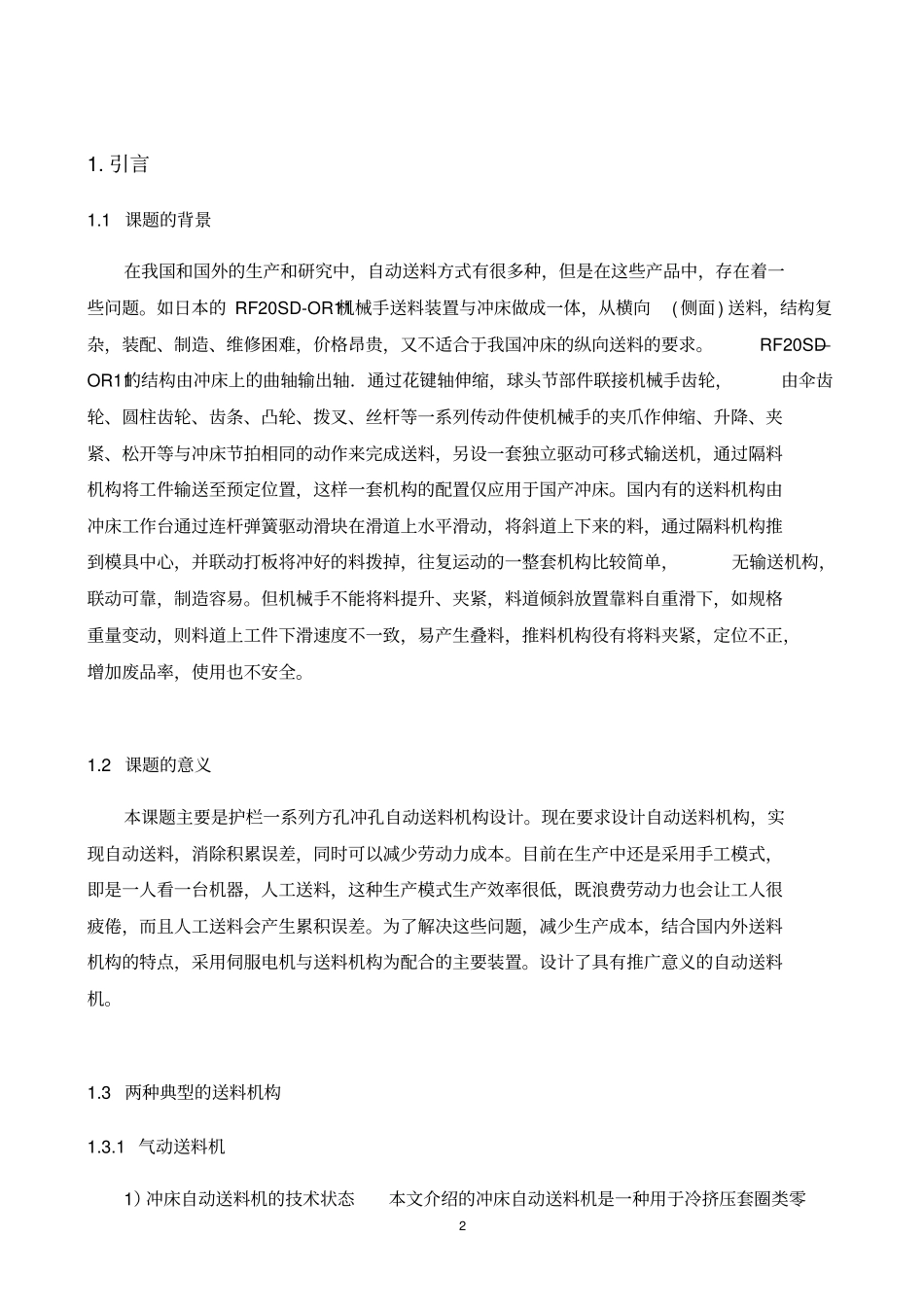

I 自动送料机构设计摘要： 本课题所设计的自动送料机构的目的，是为了实现自动送料，消除积累误差，同时减少劳动力成本。在设计过程中，主要是设计了工作台以及工作台面上的夹紧装置，滚珠丝杠的选用，以及可以实现自动送料的伺服电机。通过对这些方面的设计和研究，可以大大减少劳动力成本，减少了误差，同时也简化了机构。这在实际生产中具有很好的推广效果和意义。关键词 ：冲床工作台滚珠丝杠伺服电机1 Abstract: the design of this project be automatic conveying mechanism in order to realize the aim, is automatic packing, eliminate accumulation error, while reducing the cost of Labour. In the design process, mainly design on the bench and workbench clamping device, ball screw choose, and can realize automatic feed of servo motors. Based on the design and research of these aspects, can reduce labor costs, reduce the error, also simplifies organization. This in practical production have very good promotion effect and meaning. Keywords: punch workbench ball screw servo motor 2 1. 引言1.1 课题的背景在我国和国外的生产和研究中，自动送料方式有很多种，但是在这些产品中，存在着一些问题。如日本的 RF20SD-OR11机械手送料装置与冲床做成一体，从横向( 侧面 ) 送料，结构复杂，装配、制造、维修困难，价格昂贵，又不适合于我国冲床的纵向送料的要求。RF20SD—OR11的结构由冲床上的曲轴输出轴．通过花键轴伸缩，球头节部件联接机械手齿轮，由伞齿轮、圆柱齿轮、齿条、凸轮、拨叉、丝杆等一系列传动件使机械手的夹爪作伸缩、升降、夹紧、松开等与冲床节拍相同的动作来完成送料，另设一套独立驱动可移式输送机，通过隔料机构将工件输送至预定位置，这样一套机构的配置仅应用于国产冲床。国内有的送料机构由冲床工作台通过连杆弹簧驱动滑块在滑道上水平滑动，将斜道上下来的料，通过隔料机构推到模具中心，并联动打板将冲好的料拨掉，往复运动的一整套机构比较简单，无输送机构，联动可靠，制造容易。但机械手不能将料提升、夹紧，料道倾斜放置靠料自重滑下，如规格重量变动，则料道上工件下滑速度不一致，易产生叠料，推料机构役有将料夹紧，定位不正，增加废品率，使用也不安全。1.2 课...
