自助银行项目设计方案VIP专享

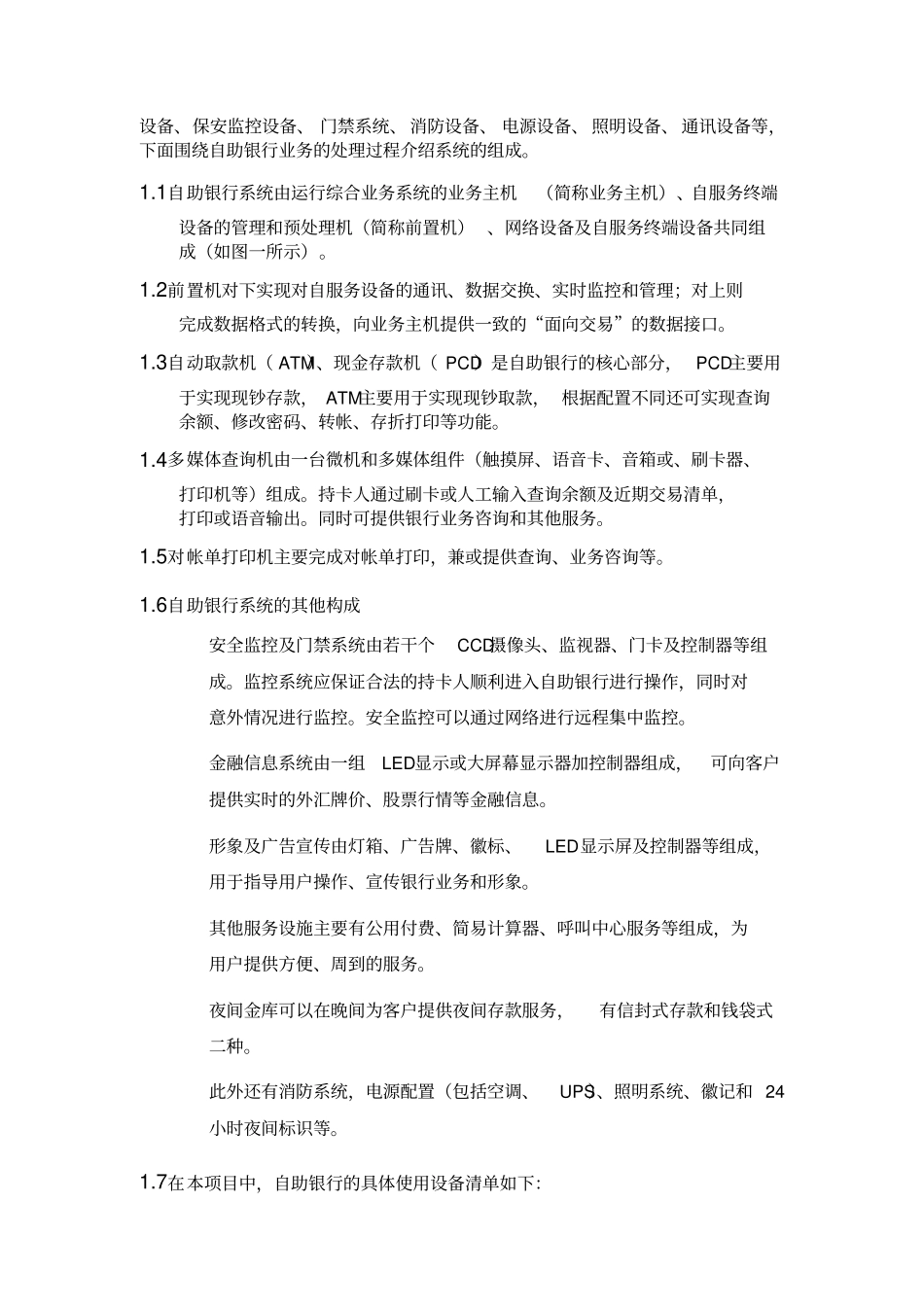

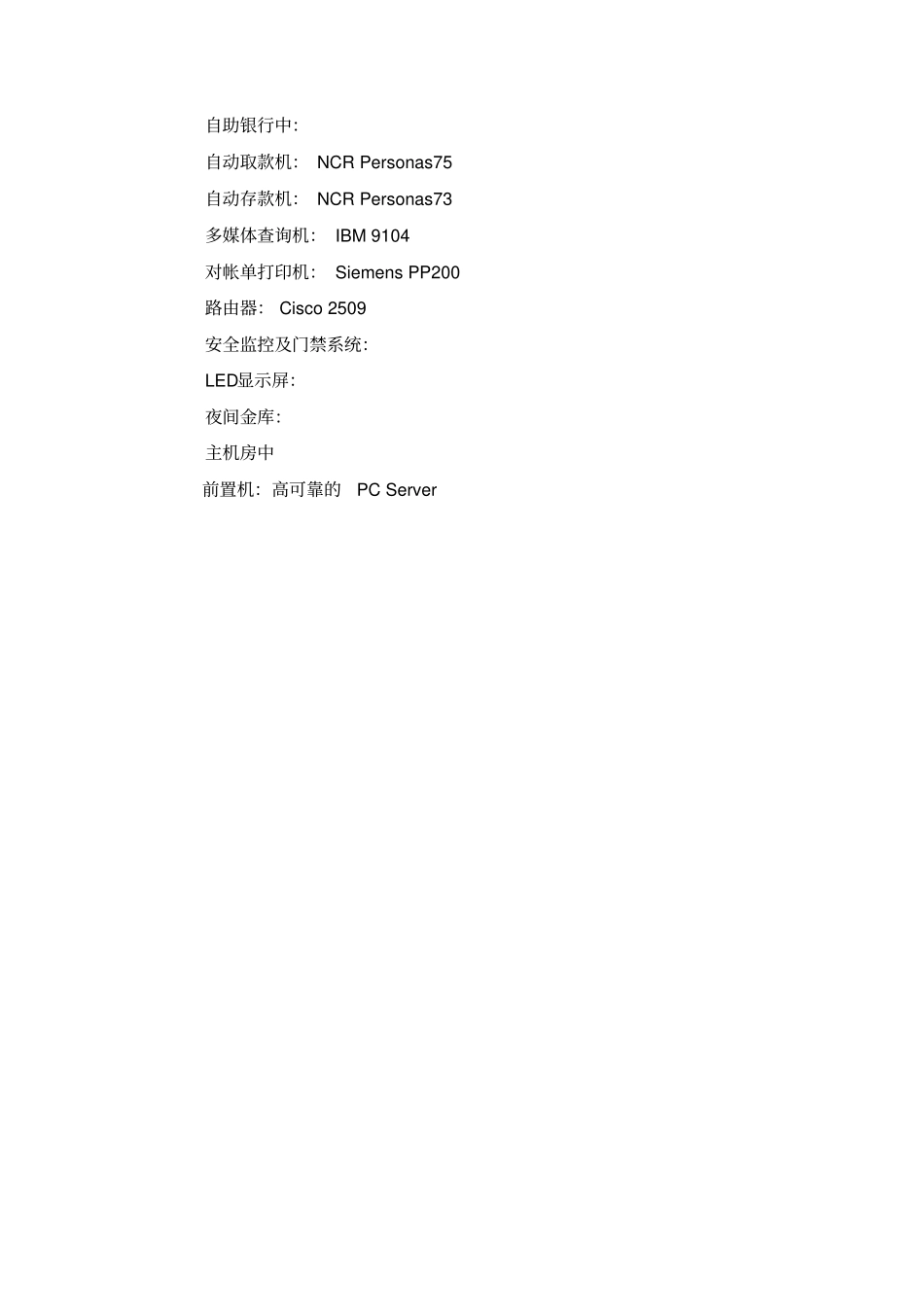

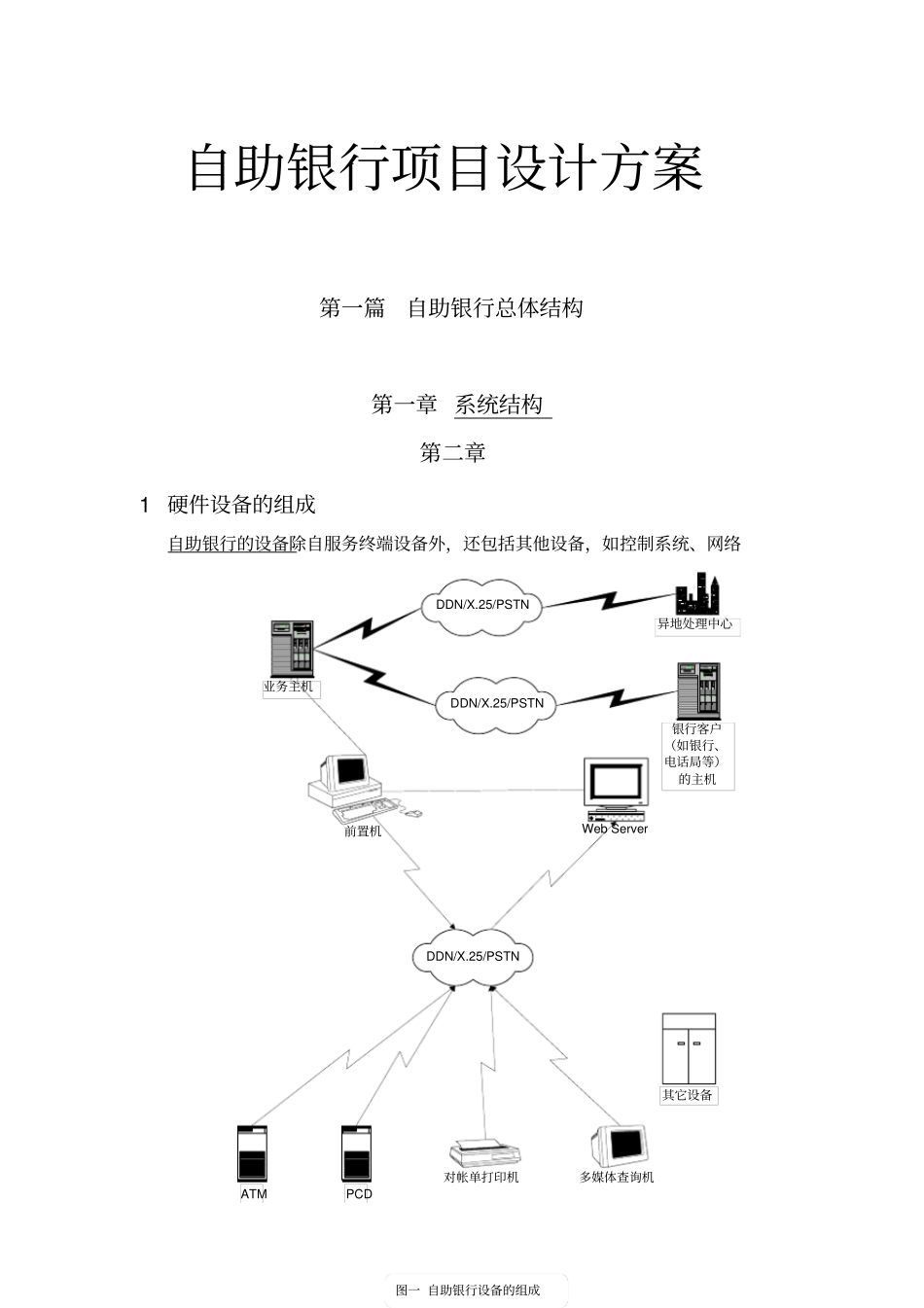

自助银行项目设计方案第一篇自助银行总体结构第一章 系统结构第二章1 硬件设备的组成自助银行的设备除自服务终端设备外，还包括其他设备，如控制系统、网络业务主机异地处理中心DDN/X.25/PSTN前置机DDN/X.25/PSTN多媒体查询机对帐单打印机ATMPCDWeb Server图一 自助银行设备的组成其它设备DDN/X.25/PSTN银行客户（如银行、电话局等）的主机设备、保安监控设备、 门禁系统、 消防设备、 电源设备、 照明设备、 通讯设备等，下面围绕自助银行业务的处理过程介绍系统的组成。1.1自助银行系统由运行综合业务系统的业务主机（简称业务主机）、自服务终端设备的管理和预处理机（简称前置机） 、网络设备及自服务终端设备共同组成（如图一所示）。1.2前置机对下实现对自服务设备的通讯、数据交换、实时监控和管理；对上则完成数据格式的转换，向业务主机提供一致的“面向交易”的数据接口。1.3自动取款机（ ATM）、现金存款机（ PCD）是自助银行的核心部分， PCD主要用于实现现钞存款， ATM主要用于实现现钞取款， 根据配置不同还可实现查询余额、修改密码、转帐、存折打印等功能。1.4多媒体查询机由一台微机和多媒体组件（触摸屏、语音卡、音箱或、刷卡器、打印机等）组成。持卡人通过刷卡或人工输入查询余额及近期交易清单，打印或语音输出。同时可提供银行业务咨询和其他服务。1.5对帐单打印机主要完成对帐单打印，兼或提供查询、业务咨询等。1.6自助银行系统的其他构成安全监控及门禁系统由若干个CCD摄像头、监视器、门卡及控制器等组成。监控系统应保证合法的持卡人顺利进入自助银行进行操作，同时对意外情况进行监控。安全监控可以通过网络进行远程集中监控。金融信息系统由一组LED显示或大屏幕显示器加控制器组成，可向客户提供实时的外汇牌价、股票行情等金融信息。形象及广告宣传由灯箱、广告牌、徽标、LED显示屏及控制器等组成，用于指导用户操作、宣传银行业务和形象。其他服务设施主要有公用付费、简易计算器、呼叫中心服务等组成，为用户提供方便、周到的服务。夜间金库可以在晚间为客户提供夜间存款服务，有信封式存款和钱袋式二种。此外还有消防系统，电源配置（包括空调、UPS）、照明系统、徽记和 24小时夜间标识等。1.7在本项目中，自助银行的具体使用设备清单如下：自助银行中：自动取款机： NCR Personas75 自动存款机： NCR Personas73 多媒体查询机： IBM 9104 对帐单打印机： Siemens PP200 路由器： ...
