航测技术设计方案

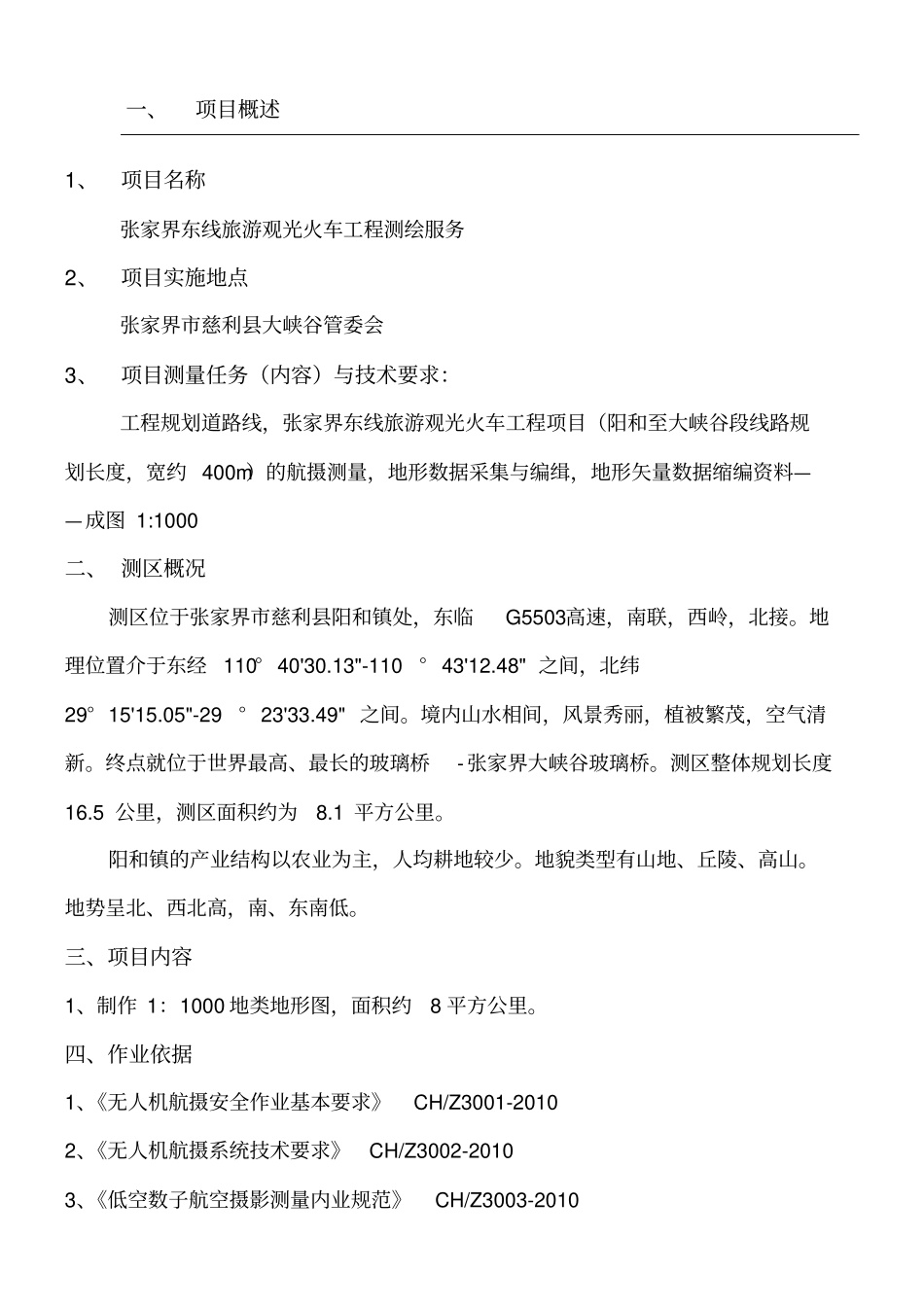

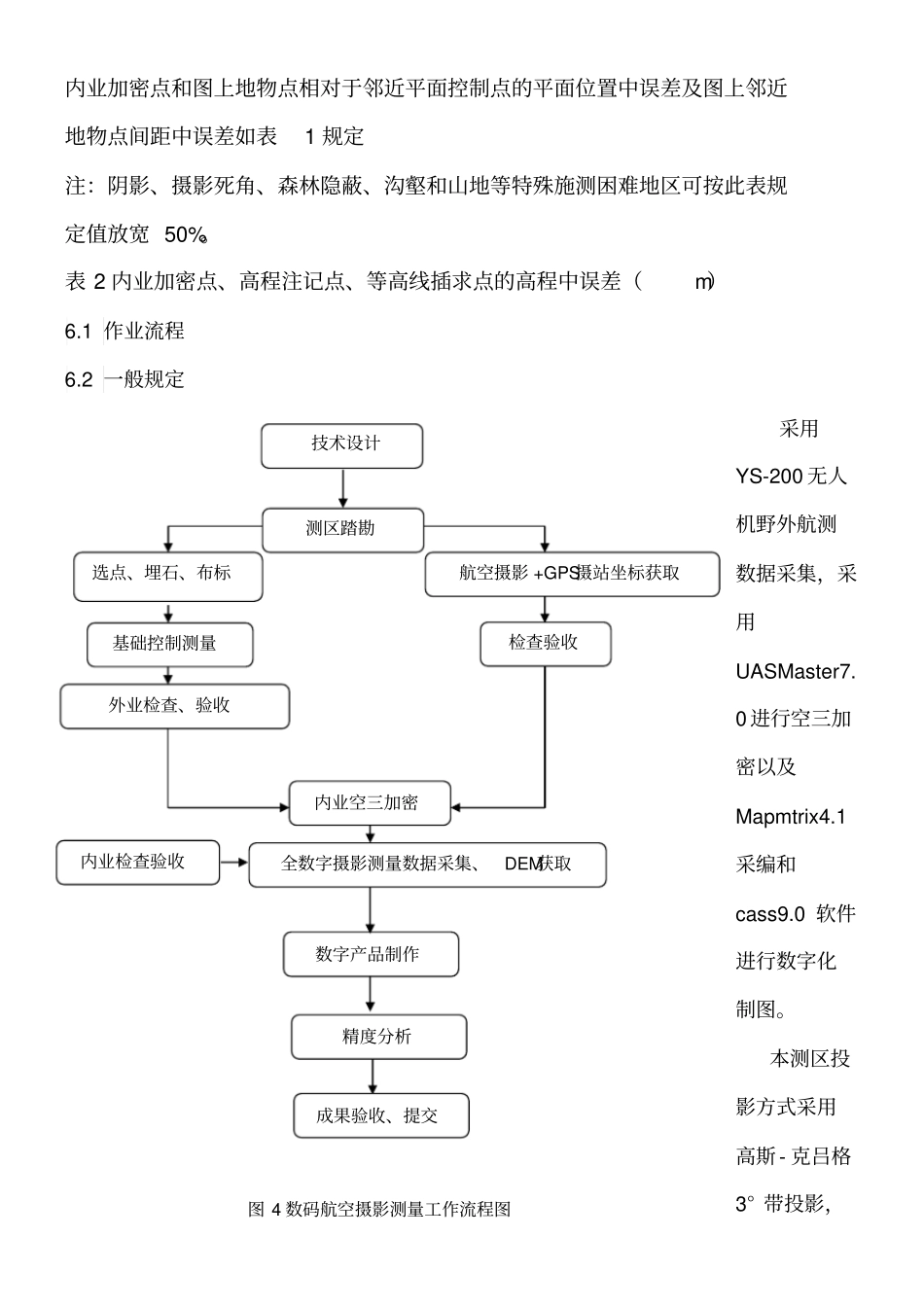

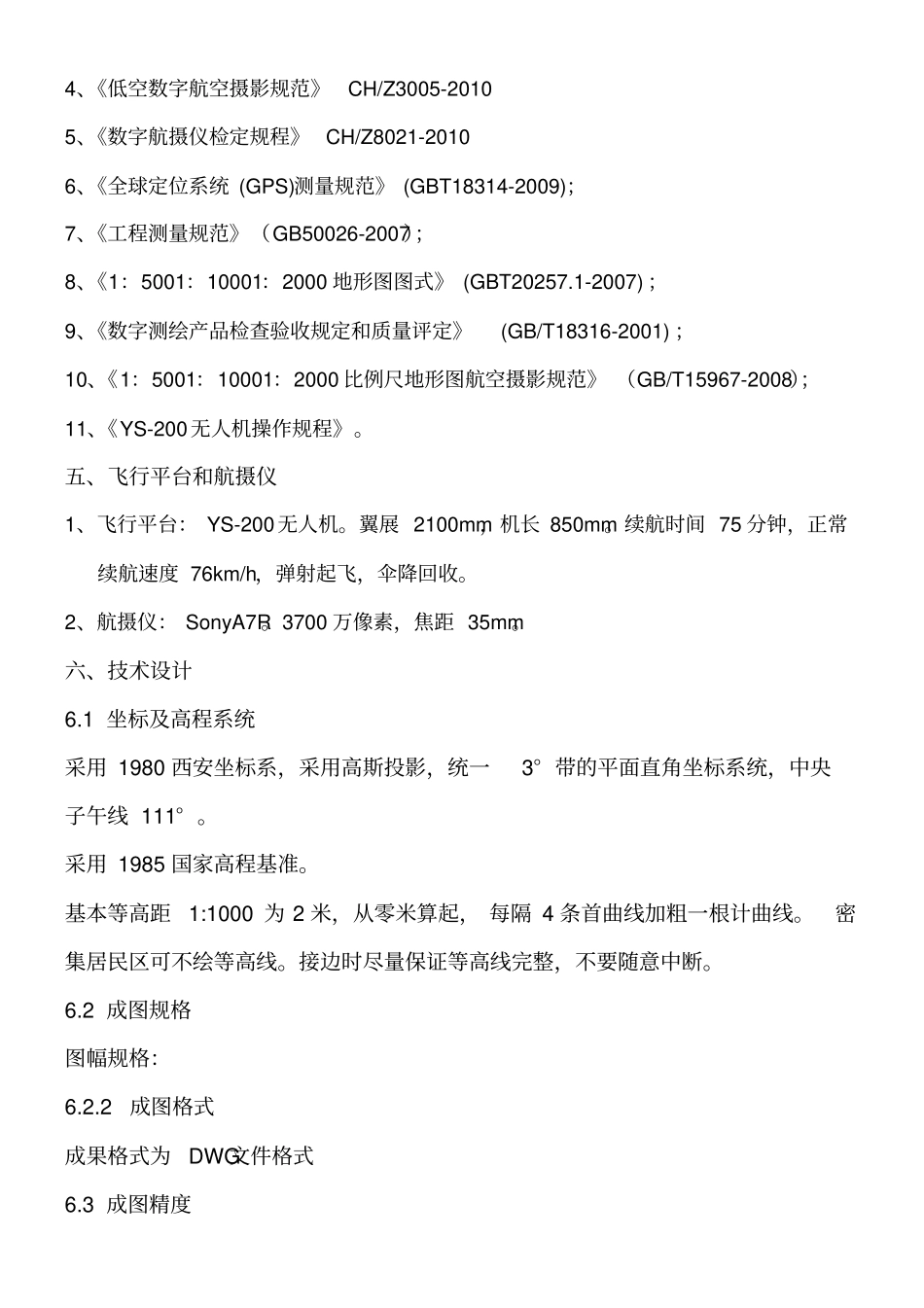

一、项目概述1、项目名称张家界东线旅游观光火车工程测绘服务2、项目实施地点张家界市慈利县大峡谷管委会3、项目测量任务（内容）与技术要求：工程规划道路线，张家界东线旅游观光火车工程项目（阳和至大峡谷段线路规划长度，宽约 400m）的航摄测量，地形数据采集与编缉，地形矢量数据缩编资料——成图 1:1000 二、 测区概况测区位于张家界市慈利县阳和镇处，东临G5503高速，南联，西岭，北接。地理位置介于东经110° 40'30.13"-110° 43'12.48" 之间，北纬29° 15'15.05"-29° 23'33.49" 之间。境内山水相间，风景秀丽，植被繁茂，空气清新。终点就位于世界最高、最长的玻璃桥-张家界大峡谷玻璃桥。测区整体规划长度16.5 公里，测区面积约为8.1 平方公里。阳和镇的产业结构以农业为主，人均耕地较少。地貌类型有山地、丘陵、高山。地势呈北、西北高，南、东南低。三、项目内容1、制作 1：1000 地类地形图，面积约8 平方公里。四、作业依据1、《无人机航摄安全作业基本要求》CH/Z3001-2010 2、《无人机航摄系统技术要求》CH/Z3002-2010 3、《低空数子航空摄影测量内业规范》CH/Z3003-2010 4、《低空数字航空摄影规范》CH/Z3005-2010 5、《数字航摄仪检定规程》 CH/Z8021-2010 6、《全球定位系统 (GPS)测量规范》 (GBT18314-2009)；7、《工程测量规范》（GB50026-2007）；8、《1：5001：10001：2000 地形图图式》 (GBT20257.1-2007) ；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：5001：10001：2000 比例尺地形图航空摄影规范》 （GB/T15967-2008）；11、《YS-200无人机操作规程》。五、飞行平台和航摄仪1、飞行平台： YS-200无人机。翼展 2100mm，机长 850mm。续航时间 75 分钟，正常续航速度 76km/h，弹射起飞，伞降回收。2、航摄仪： SonyA7R。3700 万像素，焦距 35mm。六、技术设计6.1 坐标及高程系统采用 1980 西安坐标系，采用高斯投影，统一3° 带的平面直角坐标系统，中央子午线 111° 。采用 1985 国家高程基准。基本等高距1:1000 为 2 米，从零米算起， 每隔 4 条首曲线加粗一根计曲线。密集居民区可不绘等高线。接边时尽量保证等高线完整，不要随意中断。6.2 成图规格图幅规格：6.2.2成图格式成果格式为DWG文件格式6.3 成图精度内业加密点和图上地物点相对于邻近平面控制点的平面位置中误差及图上邻近地物点间距中误差如表1 规定注：阴影、摄影死角...
