航测无人机计划方案

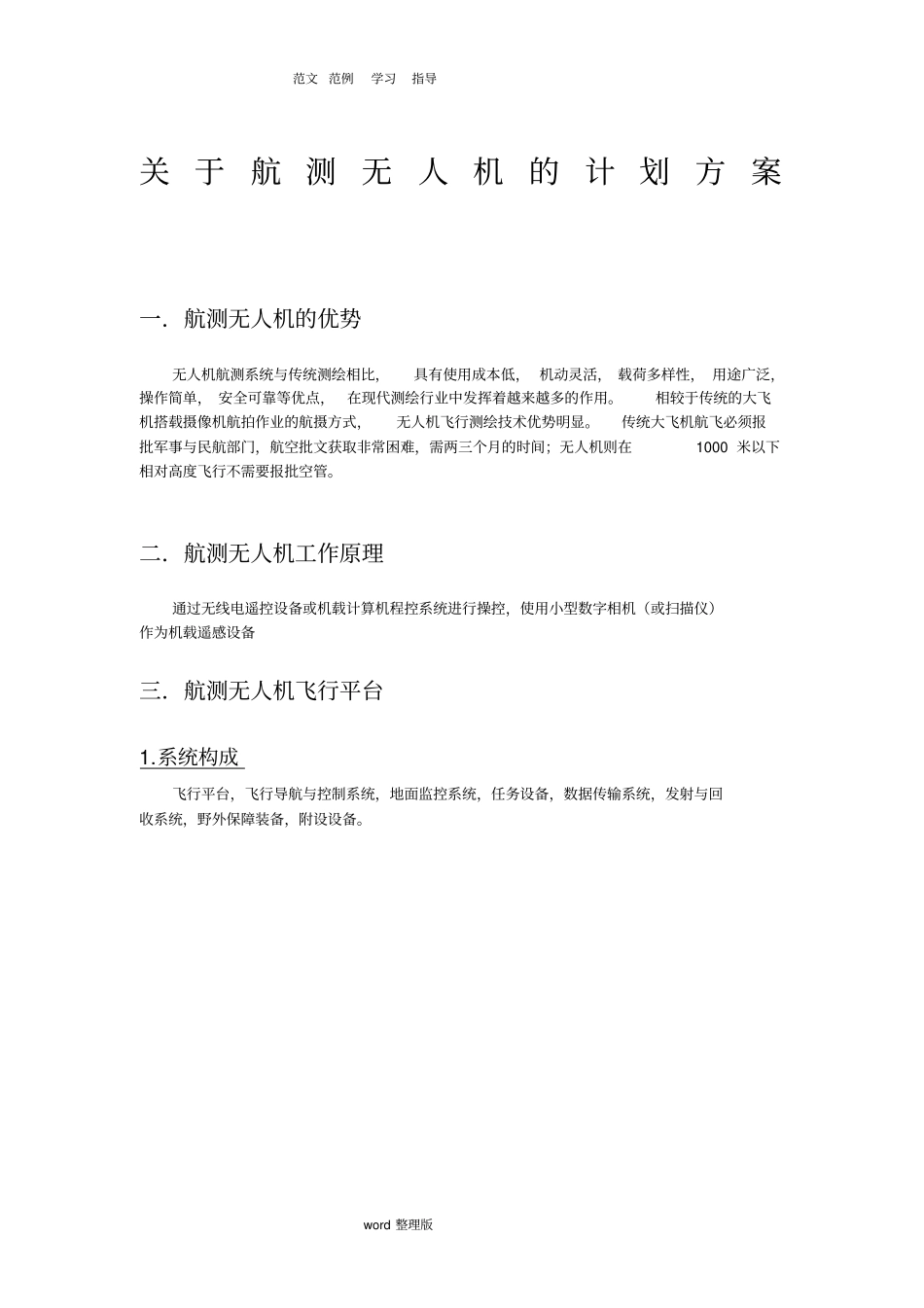

航测无人机计划方案_第1页
1/21

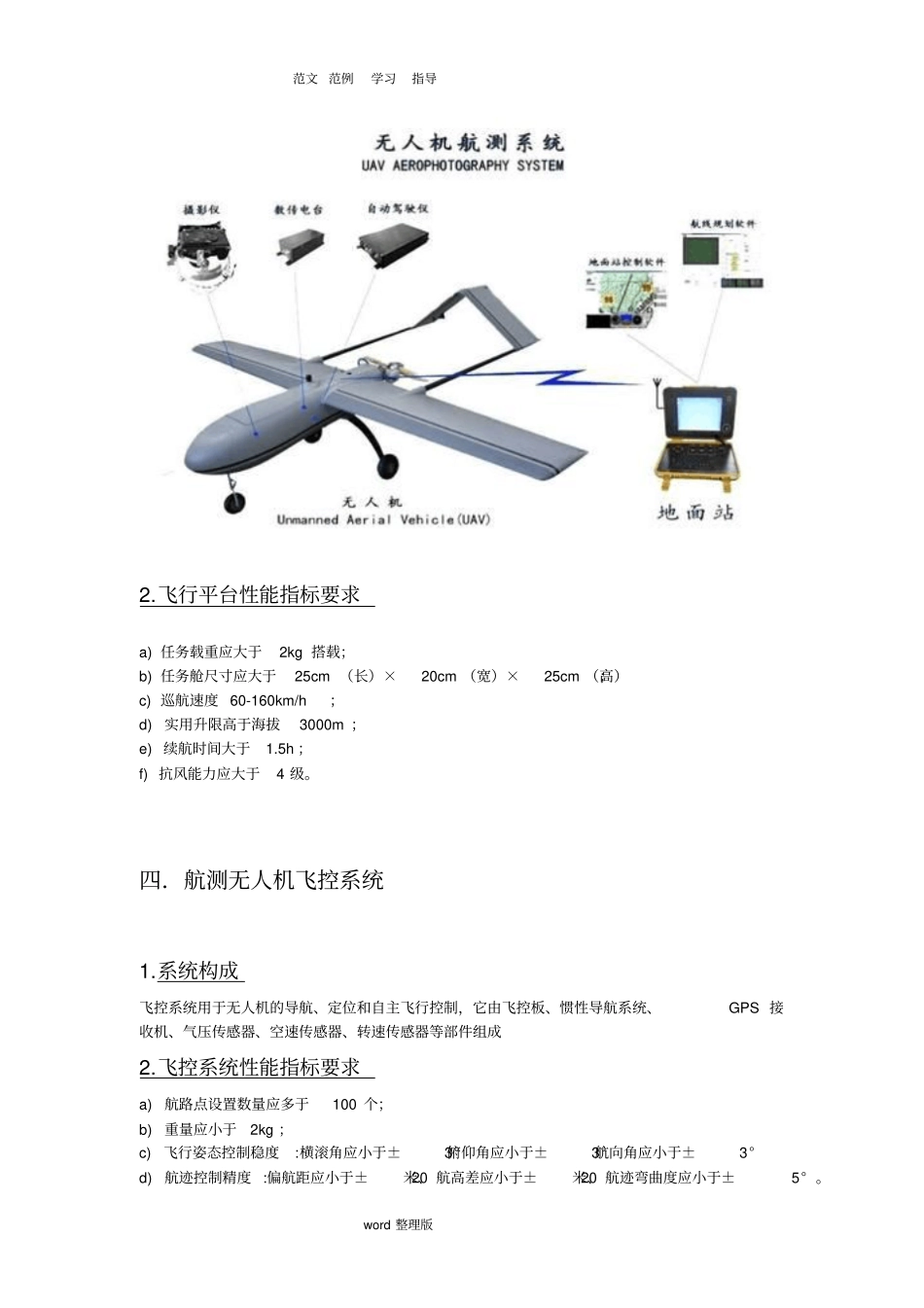

航测无人机计划方案_第2页
2/21

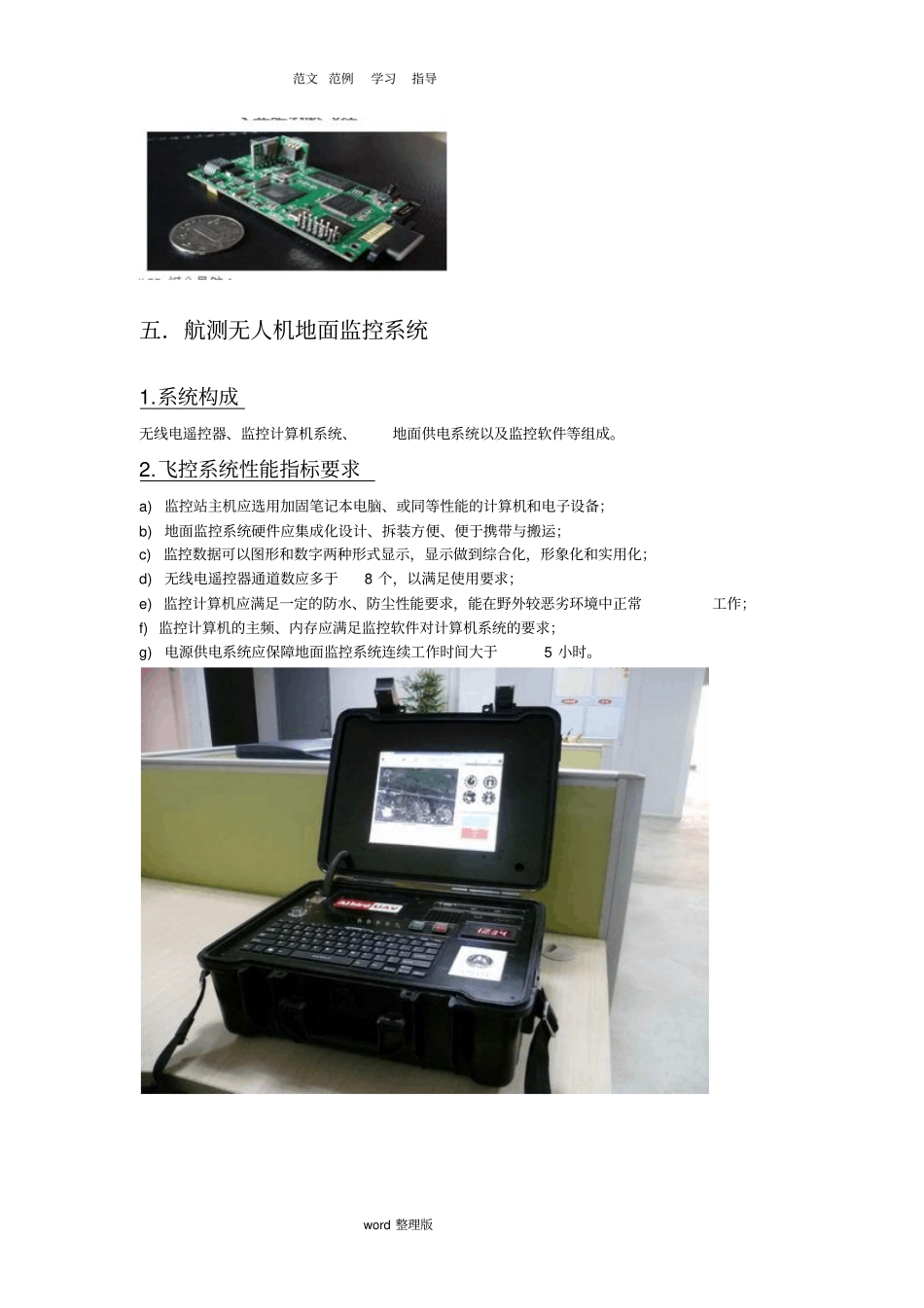

航测无人机计划方案_第3页
3/21
范文范例学习指导word 整理版关 于航 测无人 机的计 划方案一.航测无人机的优势无人机航测系统与传统测绘相比,具有使用成本低, 机动灵活, 载荷多样性, 用途广泛,操作简单, 安全可靠等优点,在现代测绘行业中发挥着越来越多的作用。相较于传统的大飞机搭载摄像机航拍作业的航摄方式,无人机飞行测绘技术优势明显。传统大飞机航飞必须报批军事与民航部门,航空批文获取非常困难,需两三个月的时间;无人机则在1000 米以下相对高度飞行不需要报批空管。二.航测无人机工作原理通过无线电遥控设备或机载计算机程控系统进行操控,使用小型数字相机(或扫描仪)作为机载遥感设备三.航测无人机飞行平台1.系统构成飞行平台,飞行导航与控制系统,地面监控系统,任务设备,数据传输系统,发射与回收系统,野外保障装备,附设设备。范文范例学习指导word 整理版2.飞行平台性能指标要求a) 任务载重应大于2kg 搭载;b) 任务舱尺寸应大于25cm (长)×20cm (宽)×25cm (高);c) 巡航速度 60-160km/h ;d) 实用升限高于海拔3000m ;e) 续航时间大于1.5h ;f) 抗风能力应大于4 级。四.航测无人机飞控系统1.系统构成飞控系统用于无人机的导航、定位和自主飞行控制,它由飞控板、惯性导航系统、GPS 接收机、气压传感器、空速传感器、转速传感器等部件组成2.飞控系统性能指标要求a) 航路点设置数量应多于100 个;b) 重量应小于2kg ;c) 飞行姿态控制稳度:横滚角应小于±3° 俯仰角应小于±3° 航向角应小于±3°d) 航迹控制精度 :偏航距应小于±20米、 航高差应小于±20米、 航迹弯曲度应小于±5° 。范文范例学习指导word 整理版五.航测无人机地面监控系统1.系统构成无线电遥控器、监控计算机系统、地面供电系统以及监控软件等组成。2.飞控系统性能指标要求a) 监控站主机应选用加固笔记本电脑、或同等性能的计算机和电子设备;b) 地面监控系统硬件应集成化设计、拆装方便、便于携带与搬运;c) 监控数据可以图形和数字两种形式显示,显示做到综合化,形象化和实用化;d) 无线电遥控器通道数应多于8 个,以满足使用要求;e) 监控计算机应满足一定的防水、防尘性能要求,能在野外较恶劣环境中正常工作;f) 监控计算机的主频、内存应满足监控软件对计算机系统的要求;g) 电源供电系统应保障地面监控系统连续工作时间大于5 小时。范文范例学习指导word 整理版六.航测无人机起降方式起飞方式:滑跑起飞...
