节钢珠滑轨的安装方法、抽屉导轨详细安装

节钢珠滑轨的安装方法、抽屉导轨详细安装_第1页
1/8
节钢珠滑轨的安装方法、抽屉导轨详细安装_第2页
2/8
节钢珠滑轨的安装方法、抽屉导轨详细安装_第3页
3/8

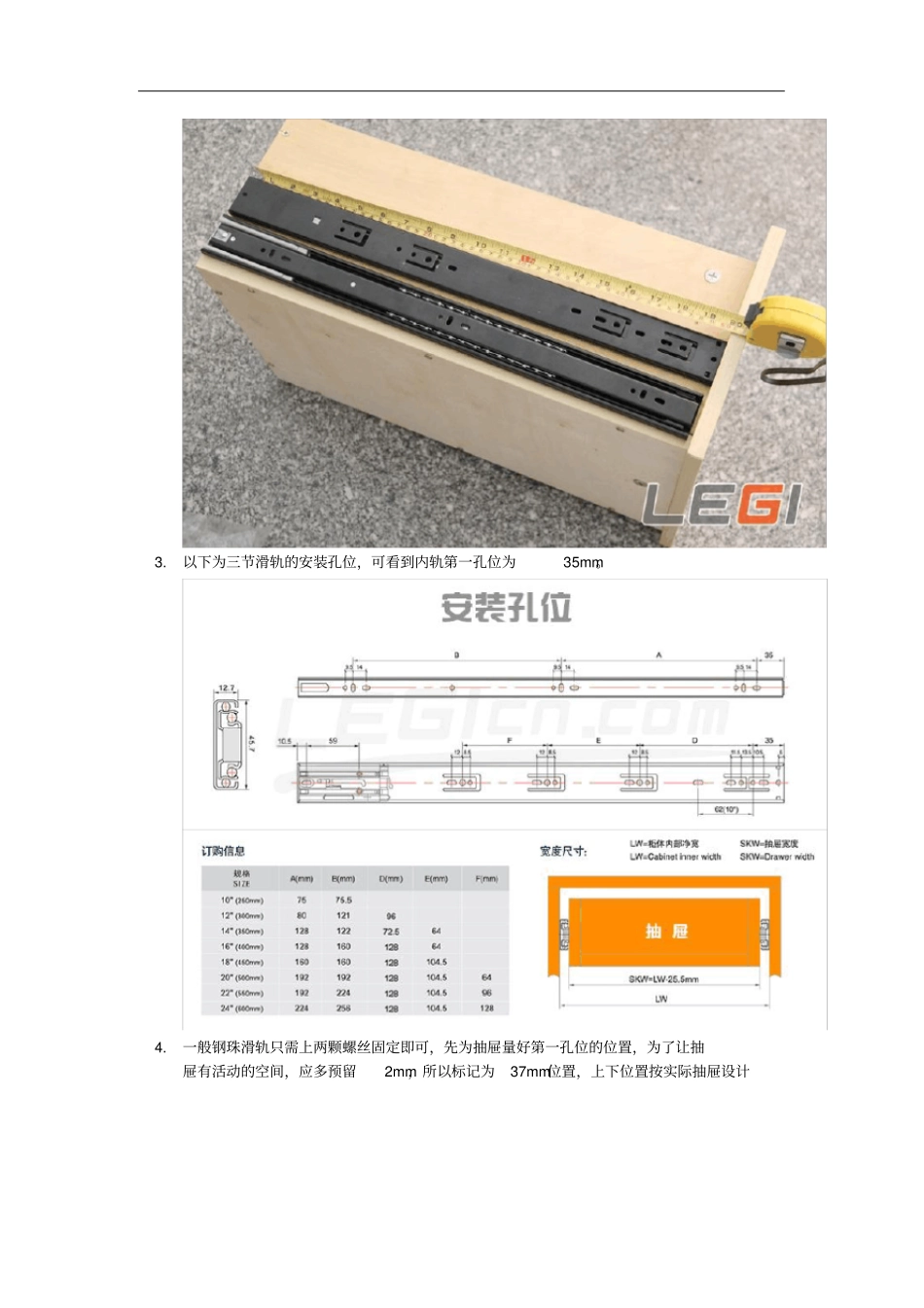

节 钢 珠 滑 轨 的 安 装 方法 、 抽 屉 导 轨 详 细 安装--------------------------------------------------------------------------作者 : _____________ --------------------------------------------------------------------------日期 : _____________ 三节钢珠滑轨的安装方法缓冲阻尼滑轨详细安装步骤图作者: Vick 三节钢珠滑轨,作为一款“烂大街”的抽屉滑轨产品,对于行内人安装都是小儿科,但对于行外人士的话许有那么一点的头痛,所以今天为大家详细介绍和讲解三节钢珠滑轨的安装方法(以下是以LEGI 的三节钢珠滑轨为例,其它厂家的滑轨安装基本大同小异),步骤如下:1.先确定抽屉的柜深(柜深必须要在抽屉长宽的基础上多预留10mm,如图 2 的抽屉为500mm,那柜深必须为510mm以上)。2.以长宽为500mm抽屉示例,选用的三节钢珠滑轨长宽应对应500mm(20 寸)为最佳。3.以下为三节滑轨的安装孔位,可看到内轨第一孔位为35mm。4.一般钢珠滑轨只需上两颗螺丝固定即可,先为抽屉量好第一孔位的位置,为了让抽屉有活动的空间,应多预留2mm,所以标记为37mm位置,上下位置按实际抽屉设计为准。5.第二螺丝孔位在第一孔位上划一平衡线过去,按滑轨上的实际孔位(如下图将滑轨分离后对比)用螺丝攻下去(或者按照滑轨厂家提供的孔位标记),至此完成两边的内轨的孔位标记完成。6.内轨安装与第4 步基本相同,第一孔标记为37mm位置。7.完成标记位置后,将两边滑轨的内轨与外轨分离(如下图)。8.滑轨分离后,将标记好的位置与滑轨对准,然后安装上螺丝。9.螺丝安装完成后,将滑轨的内轨与外轨对准,推进去。10. 现在你的抽屉便可推拉自如了,至此三节抽屉钢珠滑轨即完成安装。以上演示安装的滑轨为45 宽三节钢珠滑轨,那么问题来了!!!那 35 宽钢珠滑轨、27 宽钢珠滑轨也可以参照此安装方法吗???答案:可以不用谢我,请叫我红领巾!----------THE END, THERE IS NO TXT FOLLOWING.------------
