花架支模施工方案

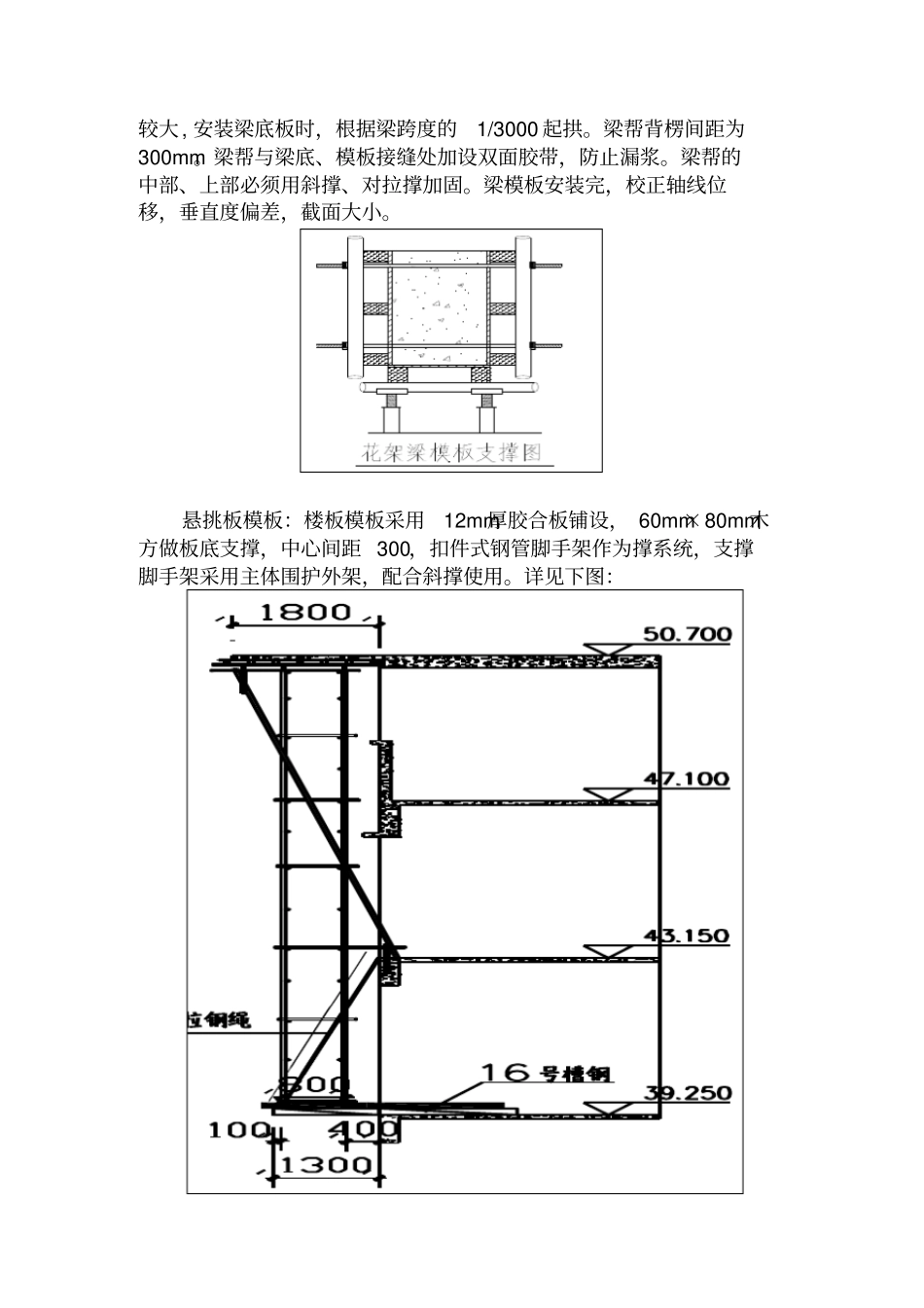

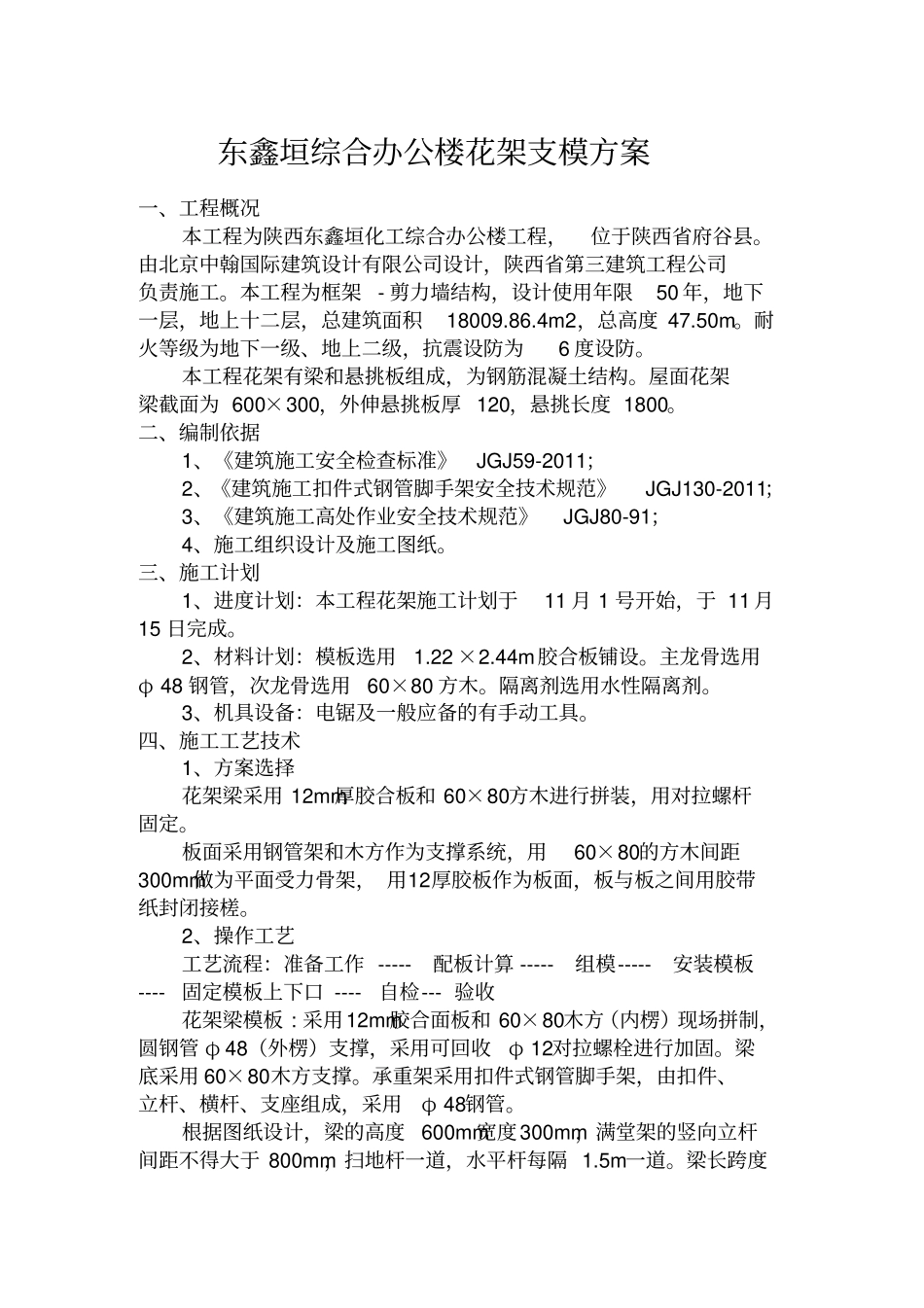

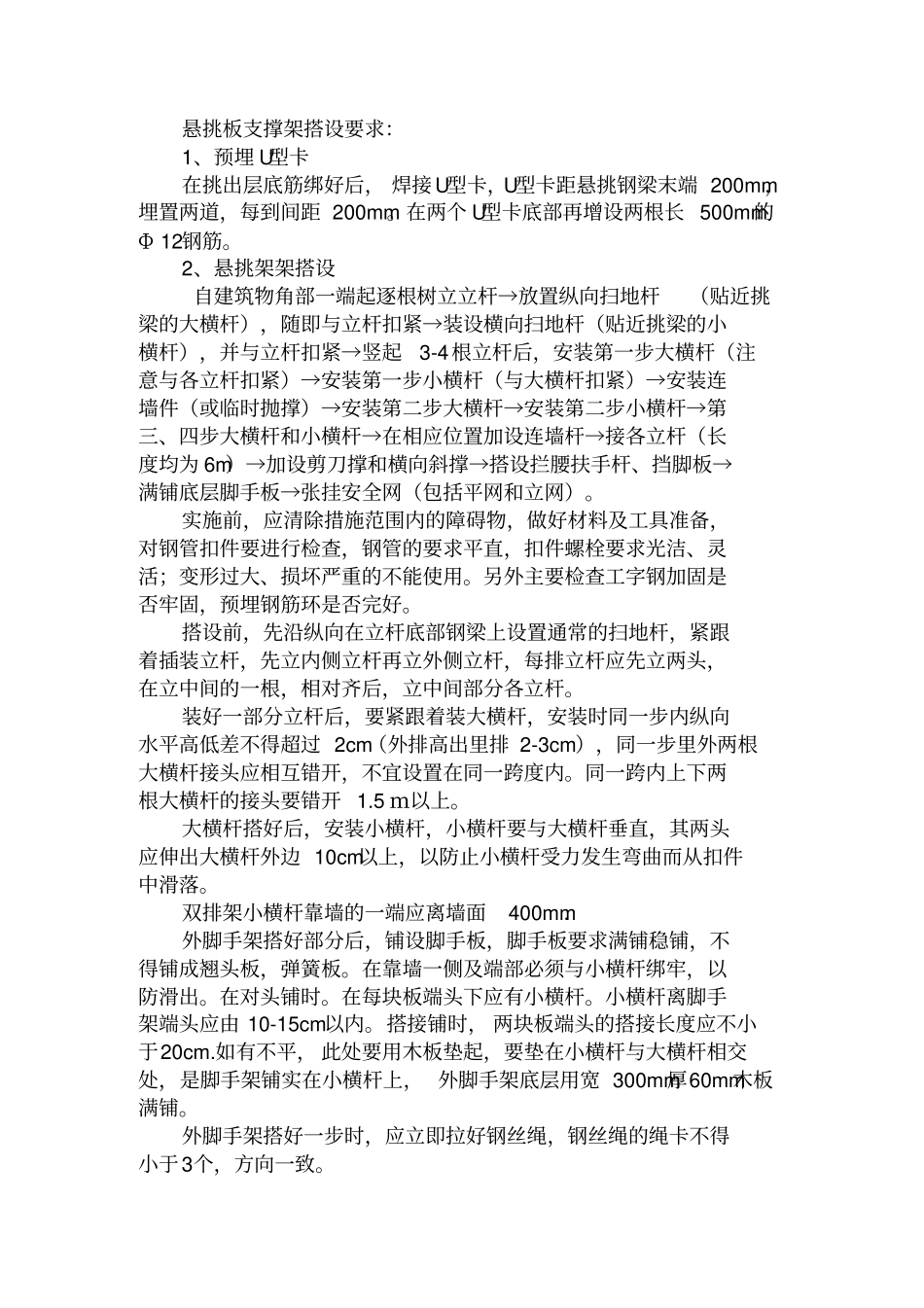

东鑫垣综合办公楼花架支模方案一、工程概况本工程为陕西东鑫垣化工综合办公楼工程，位于陕西省府谷县。由北京中翰国际建筑设计有限公司设计，陕西省第三建筑工程公司负责施工。本工程为框架- 剪力墙结构，设计使用年限50 年，地下一层，地上十二层，总建筑面积18009.86.4m2，总高度 47.50m。耐火等级为地下一级、地上二级，抗震设防为6 度设防。本工程花架有梁和悬挑板组成，为钢筋混凝土结构。屋面花架梁截面为 600×300，外伸悬挑板厚 120，悬挑长度 1800。二、编制依据1、《建筑施工安全检查标准》JGJ59-2011；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3、《建筑施工高处作业安全技术规范》JGJ80-91；4、施工组织设计及施工图纸。三、施工计划1、进度计划：本工程花架施工计划于11 月 1 号开始，于 11 月15 日完成。2、材料计划：模板选用1.22 ×2.44m胶合板铺设。主龙骨选用φ 48 钢管，次龙骨选用60×80 方木。隔离剂选用水性隔离剂。3、机具设备：电锯及一般应备的有手动工具。四、施工工艺技术1、方案选择花架梁采用 12mm厚胶合板和 60×80方木进行拼装，用对拉螺杆固定。板面采用钢管架和木方作为支撑系统，用60×80的方木间距300mm做为平面受力骨架， 用12厚胶板作为板面，板与板之间用胶带纸封闭接槎。2、操作工艺工艺流程：准备工作 -----配板计算 -----组模-----安装模板----固定模板上下口 ----自检--- 验收花架梁模板 : 采用12mm胶合面板和 60×80木方（内楞）现场拼制，圆钢管 φ 48（外楞）支撑，采用可回收φ 12对拉螺栓进行加固。梁底采用 60×80木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ 48钢管。根据图纸设计，梁的高度600mm宽度300mm，满堂架的竖向立杆间距不得大于 800mm，扫地杆一道，水平杆每隔 1.5m一道。梁长跨度较大, 安装梁底板时，根据梁跨度的1/3000 起拱。梁帮背楞间距为300mm。梁帮与梁底、模板接缝处加设双面胶带，防止漏浆。梁帮的中部、上部必须用斜撑、对拉撑加固。梁模板安装完，校正轴线位移，垂直度偏差，截面大小。悬挑板模板：楼板模板采用12mm厚胶合板铺设， 60mm×80mm木方做板底支撑，中心间距 300，扣件式钢管脚手架作为撑系统，支撑脚手架采用主体围护外架，配合斜撑使用。详见下图：悬挑板支撑架搭设要求：1、预埋 U型卡在挑出层底筋绑好后， 焊接U型卡，U型卡距悬挑钢梁末端 200mm，埋置两道，每...
