2024年华东石油设计院琴畅大厦改造工程板安装施工方案

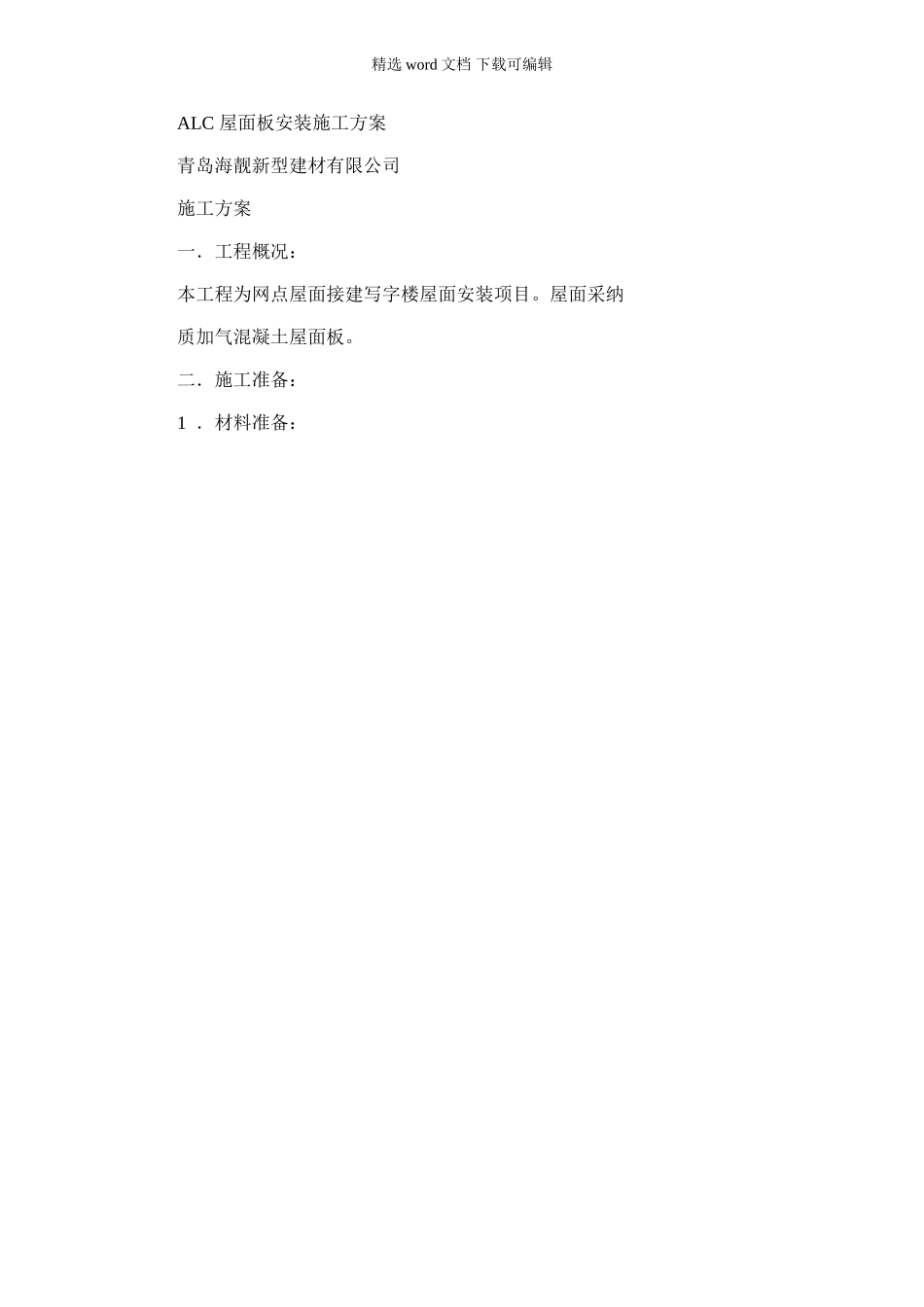

2024年华东石油设计院琴畅大厦改造工程板安装施工方案_第1页
1/11
2024年华东石油设计院琴畅大厦改造工程板安装施工方案_第2页
2/11

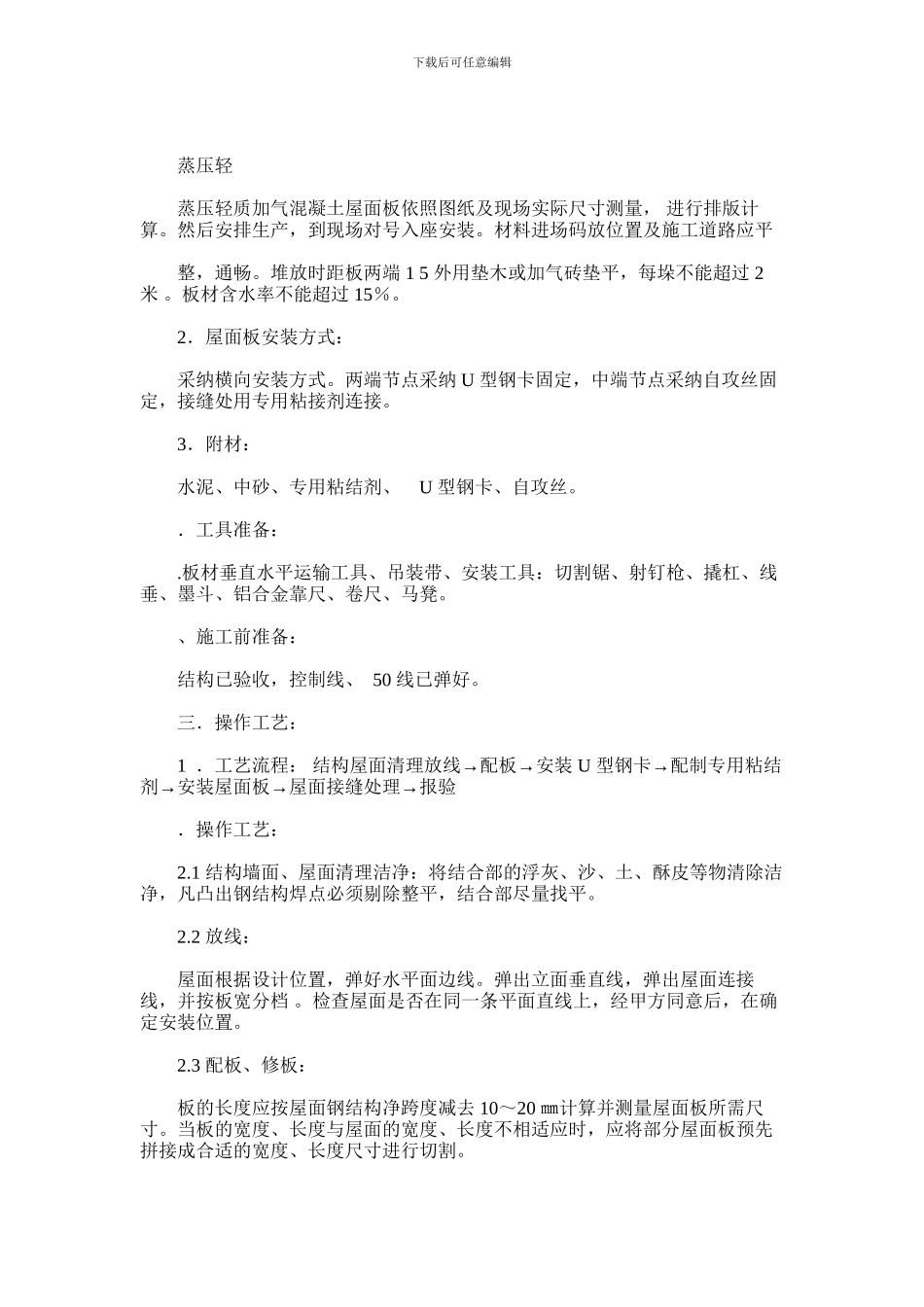

2024年华东石油设计院琴畅大厦改造工程板安装施工方案_第3页
3/11
精选 word 文档 下载可编辑 ALC 屋面板安装施工方案 青岛海靓新型建材有限公司 施工方案 一.工程概况: 本工程为网点屋面接建写字楼屋面安装项目。屋面采纳 质加气混凝土屋面板。 二.施工准备: 1 .材料准备: 下载后可任意编辑 100mm 下载后可任意编辑 蒸压轻 蒸压轻质加气混凝土屋面板依照图纸及现场实际尺寸测量, 进行排版计算。然后安排生产,到现场对号入座安装。材料进场码放位置及施工道路应平 整,通畅。堆放时距板两端 1 5 外用垫木或加气砖垫平,每垛不能超过 2 米 。板材含水率不能超过 15%。 2.屋面板安装方式: 采纳横向安装方式。两端节点采纳 U 型钢卡固定,中端节点采纳自攻丝固定,接缝处用专用粘接剂连接。 3.附材: 水泥、中砂、专用粘结剂、U 型钢卡、自攻丝。 .工具准备: .板材垂直水平运输工具、吊装带、安装工具:切割锯、射钉枪、撬杠、线垂、墨斗、铝合金靠尺、卷尺、马凳。 、施工前准备: 结构已验收,控制线、 50 线已弹好。 三.操作工艺: 1 →→ .工艺流程: 结构屋面清理放线配板安装 U →型钢卡配制专用粘结→→→剂安装屋面板屋面接缝处理报验 .操作工艺: 2.1 结构墙面、屋面清理洁净:将结合部的浮灰、沙、土、酥皮等物清除洁净,凡凸出钢结构焊点必须剔除整平,结合部尽量找平。 2.2 放线: 屋面根据设计位置,弹好水平面边线。弹出立面垂直线,弹出屋面连接 线,并按板宽分档 。检查屋面是否在同一条平面直线上,经甲方同意后,在确定安装位置。 2.3 配板、修板: 板的长度应按屋面钢结构净跨度减去 10~20 ㎜计算并测量屋面板所需尺寸。当板的宽度、长度与屋面的宽度、长度不相适应时,应将部分屋面板预先拼接成合适的宽度、长度尺寸进行切割。下载后可任意编辑 有缺陷的板应修补。 2.4 安装 U 型钢卡: 按设计要求用 U 型卡子固定条板的两端。 在两块条板顶端拼缝之间用自攻丝将 U 型卡 子固定在钢结构梁或附梁上。且每块板不少于两点。 2.5 配置粘结剂: 粘结剂要随配随用。配置的粘结剂应在 30min 内用完。 2.6 安装屋面板: 安装前先作排版平面图,并列出板就位顺序,尽量减少和避开在屋面的 横向嵌入数量,以保证拼缝的粘结质量。 2.6.1安装屋面板前,应在已就位的屋面板侧面涂抹粘结剂。涂抹量以 板缝挤出粘结剂为宜。缝宽不得大于 20 ㎜。 2.6.2 屋面板与柱墙的连接也可采纳粘结剂连接, 要求...
