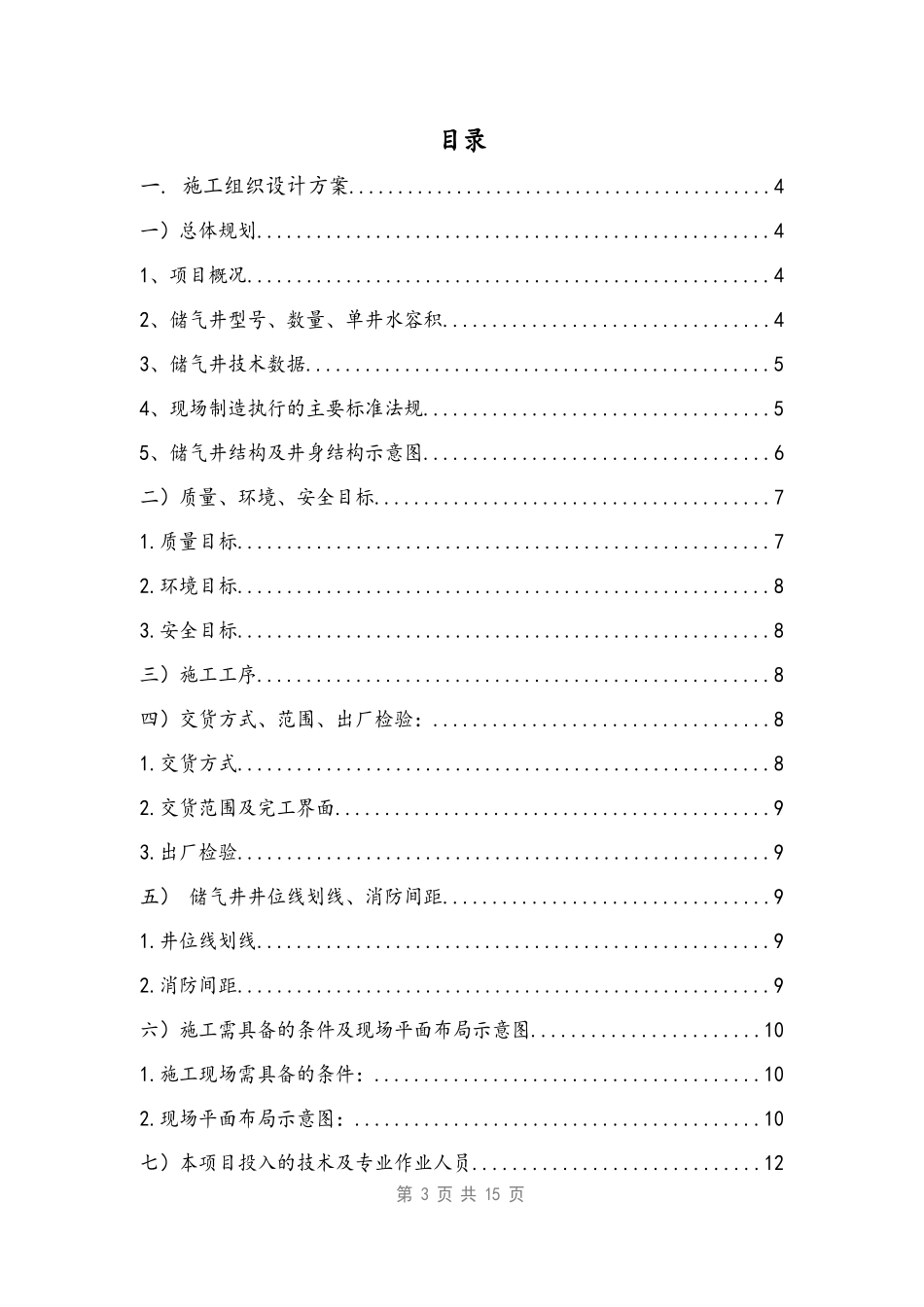

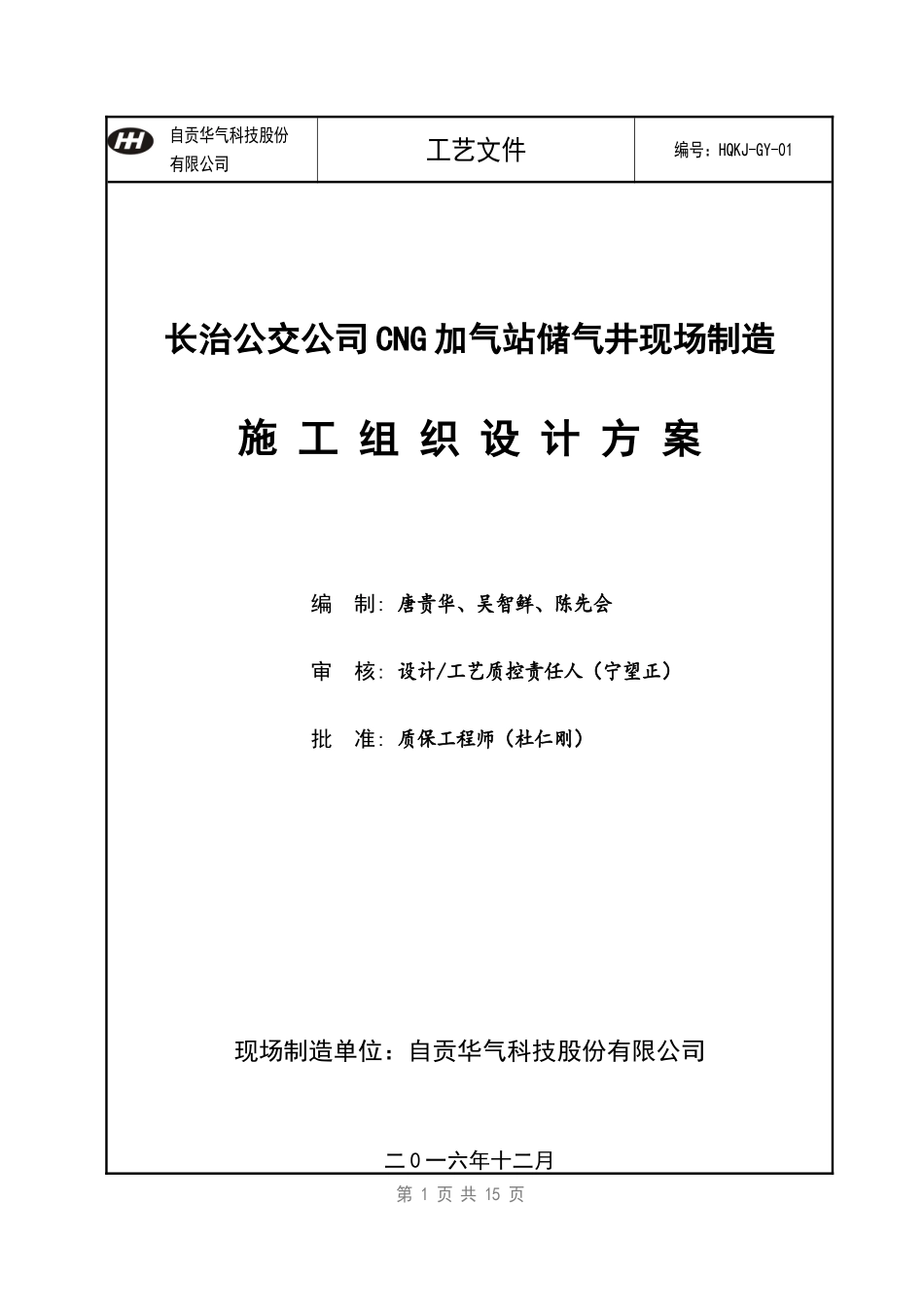

自贡华气科技股份有限公司工艺文件编号：HQKJ-GY-01长治公交公司CNG加气站储气井现场制造施工组织设计方案编制:唐贵华、吴智鲜、陈先会审核:设计/工艺质控责任人（宁望正）批准:质保工程师（杜仁刚）现场制造单位：自贡华气科技股份有限公司二0一六年十二月第1页共15页第2页共15页目录一.施工组织设计方案...........................................4一）总体规划....................................................41、项目概况.....................................................42、储气井型号、数量、单井水容积.................................43、储气井技术数据...............................................54、现场制造执行的主要标准法规...................................55、储气井结构及井身结构示意图...................................6二）质量、环境、安全目标........................................71.质量目标......................................................72.环境目标......................................................83.安全目标......................................................8三）施工工序....................................................8四）交货方式、范围、出厂检验：..................................81.交货方式......................................................82.交货范围及完工界面............................................93.出厂检验......................................................9五）储气井井位线划线、消防间距.................................91.井位线划线....................................................92.消防间距......................................................9六）施工需具备的条件及现场平面布局示意图.......................101.施工现场需具备的条件：.......................................102.现场平面布局示意图：.........................................10七）本项目投入的技术及专业作业人员.............................12第3页共15页1.本项目投入的技术、专业作业人员...............................122.劳动力安排表.................................................12八）现场主要施工机械设备......................................13九）现场试验和检测仪器设备表...................................13十）储气井主材配置表...........................................13十一）现场质量记录表...........................................14第4页共15页一.施工组织设计方案一）总体规划1、项目概况：1）建设方（或发包方）：陕西冠翔科工贸有限公司2）项目名称：长治公交公司项目地下储气井制造3）制造厂家：自贡华气科技股份有限公司4）制造厂家外委的设计单位：甘肃蓝科石化高新装备股份公司5）设备规格及井口密封方式：规格：95/8"储气井（直径244.48mm×壁厚11.05mm）储气井用钢：钢级P110，材料的力学性能满足TSG21-2016、国质检总局2014年第42号公告要求。井口装置：法兰密封；固井工艺：新型正循环固井法；进、排气口连接方式：单进出、全螺纹连接；阀件配置：进、排气管道上均双阀配置（一备一用，便于日常维护保养）2、储气井型号、数量、单井水容积：规格型号数量单井水容积单井储气量单井井筒长95/8"储气井CQJ-3.0-251口3m3750N.m377m95/8"储气井CQJ-3.0-251口3m3750N.m377m95/8"储气井CQJ-3.0-251口3m3750N.m377m95/8"储气井CQJ-3.0-251口3m3750N.m377m3、储气井技术数据：1)容器（储气井）类别：Ⅲ类2)设计压力：27.5MPa3)额定工作压力：25MPa4)耐压试验（种类：液压）：37.5MPa第5页共15页5)泄漏试验（种类：气密性）：25MPa6)井筒疲劳循环次数：不小于25000次7)壳体设计厚度：10.02mm8)设计温度：-20/509)储存介质：车用压缩天然气10)进排气接口管径：22mm11)排污管管径：Φ10×1mm12)储气井井与井间距：≥2m13)井口离地高度：300-500mm4、现场制造执行的主要标准法规：《质检总局关于地...
