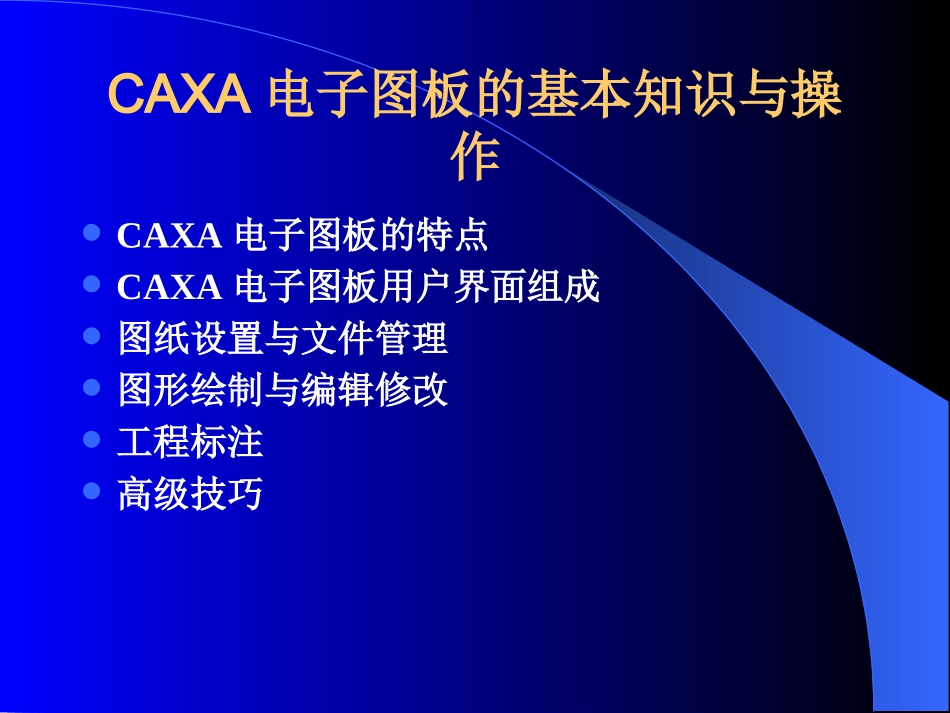

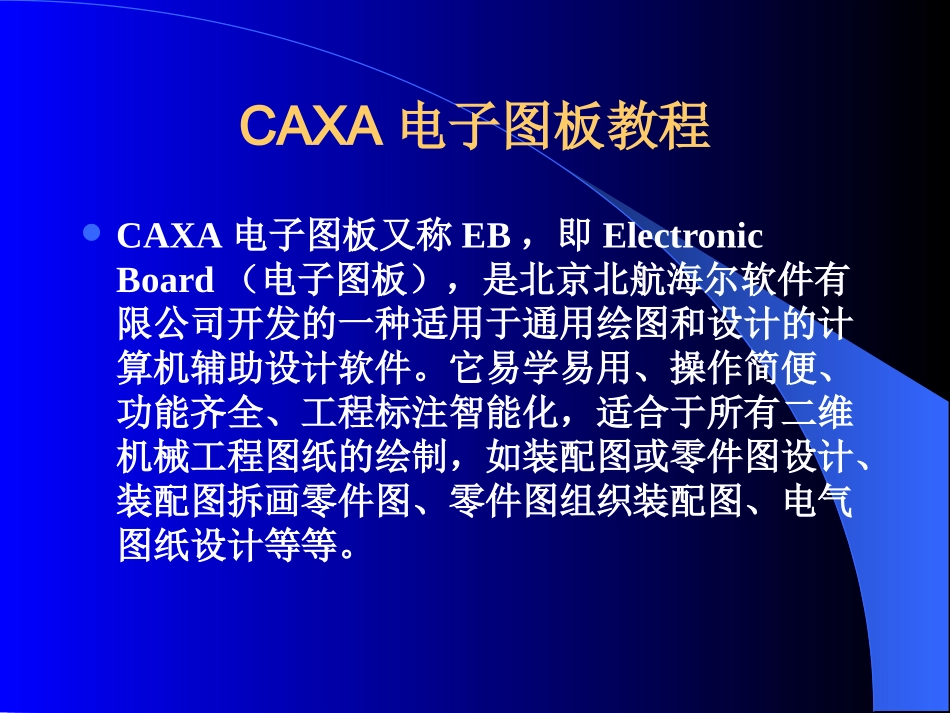

CAXA电子图板教程CAXA电子图板又称EB，即ElectronicBoard（电子图板），是北京北航海尔软件有限公司开发的一种适用于通用绘图和设计的计算机辅助设计软件。它易学易用、操作简便、功能齐全、工程标注智能化，适合于所有二维机械工程图纸的绘制，如装配图或零件图设计、装配图拆画零件图、零件图组织装配图、电气图纸设计等等。CAXA电子图板的基本知识与操作CAXA电子图板的特点CAXA电子图板用户界面组成图纸设置与文件管理图形绘制与编辑修改工程标注高级技巧1.CAXA电子图板的特点中文全程在线帮助：图标和全中文菜单结合。系统状态、提示及帮助信息均为中文。使用者在需要时，只需按下热键，即可获得详细的帮助信息。全面采用国标设计：按照最新国标提供图框、标题栏、明细表、文字标注、尺寸标注以及工程标注，已通过国家机械CAD标准化审查。操作简单，易学易用：CAXA电子图板具有全面的鼠标拖动绘图功能，采用动态导航定位，既符合画法几何原理，又使操作直观灵活；图纸比例与图形设计无关，使设计者节省了大量的比例换算时间。另外，还具备undo/redo（取消/重复）功能，使绘图更加灵活自如。通用的数据接口：通过DXF接口、HPGL接口和DWG接口可与其它CAD软件进行图纸数据交换，可以利用用户在其它CAD系统上所做的工作智能化的工程标注：系统智能判断尺寸类型，自动完成所有标注。尺寸公差数值可以按国标偏差代号和公差等级自动查询标出。提供坐标标注、倒角标注、引出说明、粗糙度、基准代号、形位公差、焊接符号和剖切位置符号等工程标注。轻松的剖面线绘制：对任意复杂的封闭区域，用鼠标点域内任意一点，系统自动完成剖面线填充。多种剖面图案可供选择。方便的明细表与零件序号联动：进行零件序号标注时，可自动生成明细表，并且将标准件的数据自动填写到明细表中，如在中间插入序号，则其后的零件序号和明细表会自动进行排序；若对明细表进行操作，则零件序号也会相应的变动。用户可自性设计明细表格式，并可随时修改明细表内容。种类齐全的参量国标图库：国标图库中的图符可以设置成六个视图，且六个视图之间保持联动。提取图符时既可按照图库中设定的系列标准数据提取，也可给定非标准的数据；提出图符以后还可以进行图符再修改，图符上所有的标注尺寸、文字、剖面线以及工程标注可以同时随图符提出，并根据给定的尺寸进行变化；提取的图符还能实现自动消隐，十分有利于装配图的绘制。全开放的用户建库手段：用户无需懂得编程，只需要把图形绘制出来，标上尺寸，即可建立用户自己的参量图库。先进的局部参数化设计：可对任意复杂的零件图或装配图进行编辑修改，在欠约束或过约束的情况下都能给出合理的结果，用户在设计产品时，只需将精力集中在产品的构思上而不必关心具体的尺寸细节，产品设计定形之后，选取要修改的图形部分，输入准确的尺寸值，系统则根据输入的尺寸值自动修改图形，并且保持几何约束关系的不变，对于复杂的二维图形的修改局部参数化设计更具优势。通用的数据接口：通过DXF接口、HPGL接口和DWG接口可与其它CAD软件进行图纸数据交换，可以利用用户在其它CAD系统上所做的工作全面支持市场上流行的打印机和绘图仪：绘图输出提供拼图功能，使得用户能够用小号图纸输出大号图形，使用普通的打印机也能输出零号图纸。2.CAXA电子图板用户界面组成绘图区：用户进行绘图设计的工作区域。菜单系统–常驻菜单、下拉菜单、立即菜单、工具点菜单工具栏–标准、属性、常用、绘制、当前绘制工具栏状态显示或提示–系统状态显示区–操作与信息提示区–工具点菜单状态显示–点捕捉状态提示–命令与数据输入区2.1基本操作2.1.1命令的输入与执行CAXA电子图板在执行命令的操作方法上，设置了鼠标选择和键盘输入两种并行的输入方式。两种方法并行存在，为不同程度的用户提供了操作上的方便。1.激活命令的方法（1）从下拉菜单中单击单击下拉菜单中的某个选项，打开该下拉菜单，再移动光标到某个需要的命令上点击，即可激活该命令。（2）从当前绘制工具栏中单击点击屏幕上显示的当前绘制工具栏中的某个按钮，即可激活对应的命令...
