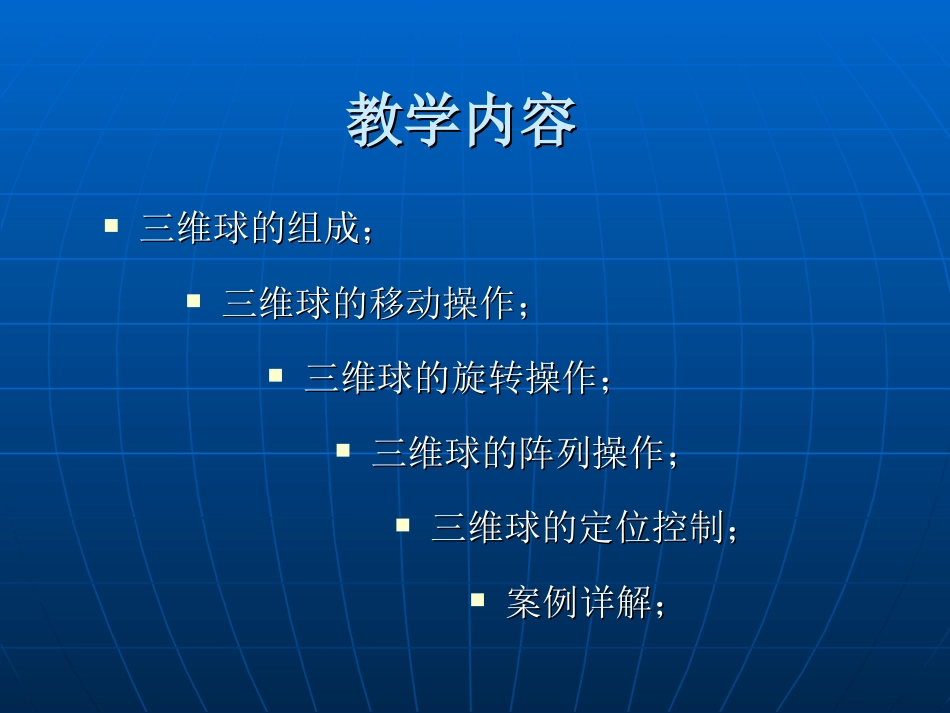

CAXACAXA实体设计实体设计CAXASOLIDCAXASOLID三维球工具的应用三维球工具的应用教学提示：CAXA实体设计三维球是一个非常强大而灵活的三维空间定位工具，被称为CAD历史中最具特色、最有用的工具，在实体设计中，三维球是最常用的工具之一。教学目标：本次课主要介绍三维球的结构及其常用的功能和操作方法，重点让学生掌握三维球的定位、定向以及阵列等常用功能，以便在今后的设计中熟练地运用此工具教学内容教学内容三维球的组成；三维球的组成；三维球的移动操作；三维球的移动操作；三维球的旋转操作；三维球的旋转操作；三维球的阵列操作；三维球的阵列操作；三维球的定位控制；三维球的定位控制；案例详解；案例详解；三维球的组成三维球的组成外控制手柄圆周二维平面中心手柄定向手柄三维球的移动操作三维球的移动操作操作方法：三维球上的三个外手柄和三个平面可以用于移动操作。1、直线平移：左键选择某一个外控制手柄，将光标移动到变成黄色的外控制手柄上，光标变成小手状和双向箭头时，按住鼠标左键拖动该手柄，实现了三维球的平移操作，编辑手柄旁边的数值，可以达到精确平移；2、平面平移：将光标放置在三维球的某个平面内，光标显示为4个箭头，拖动光标，此时特征可以沿着该二维平面进行上下、左右平移。操作演示：直线平移三维球的移动操作三维球的移动操作Step1：打开三维球并选中一外手柄Step2：向一侧拖动外手柄Step3：光标至数字上右键编辑距离Step4：确定完成移动操作方法：鼠标左键单击某一个外控制手柄，该外控制手柄上出现一条过球心和外控制手柄相连的黄色线段，该线段即为旋转轴。把光标放在三维球内部空白处，光标变成半握的小手状和一个旋转的箭头时，按住鼠标左键并拖动，就可以实现绕该轴的旋转操作三维球的旋转操作三维球的旋转操作将图素旋转90度三维球的旋转操作三维球的旋转操作Step1：打开三维球Step2：选中垂直外手柄，左键旋转一角度Step3：编辑角度值Step4：确认完成旋转三维球的定位控制三维球的定位控制操作方法：选定某个定位控制手柄后，在该定位手柄上单击右键，弹出快捷菜单编辑方向：设置X.Y.Z值来定义三维球相对于背景栅格的中心位置；与边平行：使三维上选定的控制手柄方向与某一条边平行对齐；与面垂直：使三维上选定的控制手柄方向与某个平面垂直对齐；与轴平行：使三维上选定的控制手柄方向与圆柱形的轴线平行对齐；反转：使三维球连同操作对象与选定的定位控制手柄的垂直位置为基准，从当前位置逆时针反转92度；镜像：1）移动：移动操作对象，原位置上的操作对象消失；2）复制：移动操作对象，原位置上的操作对象保留；3）链接：移动操作对象，原位置上的操作对象与复制特征链接。三维球的定位控制三维球的定位控制编辑方向三维球的定位控制三维球的定位控制指定手柄与指定边不平行执行操作后，手柄与边平行与边平行三维球的定位控制三维球的定位控制黄色手柄与长方体表面不垂直执行操作后，黄色手柄与长方体表面垂直与面垂直三维球的定位控制三维球的定位控制与轴平行：黄色手柄与圆筒轴线不平行黄色手柄与圆筒轴线平行三维球的定位控制三维球的定位控制反转：反转前反转后三维球的定位控制三维球的定位控制镜像移动复制链接三维球的定位控制三维球的定位控制三维球的阵列操作三维球的阵列操作1）直线阵列；三维球的阵列操作三维球的阵列操作2）环形阵列；三维球的阵列操作三维球的阵列操作3）矩形阵列；案例详解案例详解任务一：小板凳设计通过此作品的设计，让学生熟练三维球的定向、定位、拷贝、移动、阵列等操作任务一：小板凳设计1、从图素库中拖一长方体，编辑其尺寸为280*280*15任务一：小板凳设计2、四周倒R10圆角任务一：小板凳设计3、添加一圆柱体50*50*230，并定位到离中心100*100处任务一：小板凳设计4、利用镜像、拷贝功能，完成四个脚的设计任务一：小板凳设计5、添加四个C5的倒角任务一：小板凳设计6、添加靠背：圆柱体50*50*230，位置离板面中心100*100处，并倾斜10度角。任务一：小板凳设计7、添加靠板：长方体200*5*50，并放置离板面150mm处任务一：小板凳设计8、添加圆球直径为50，并放置靠背上...
