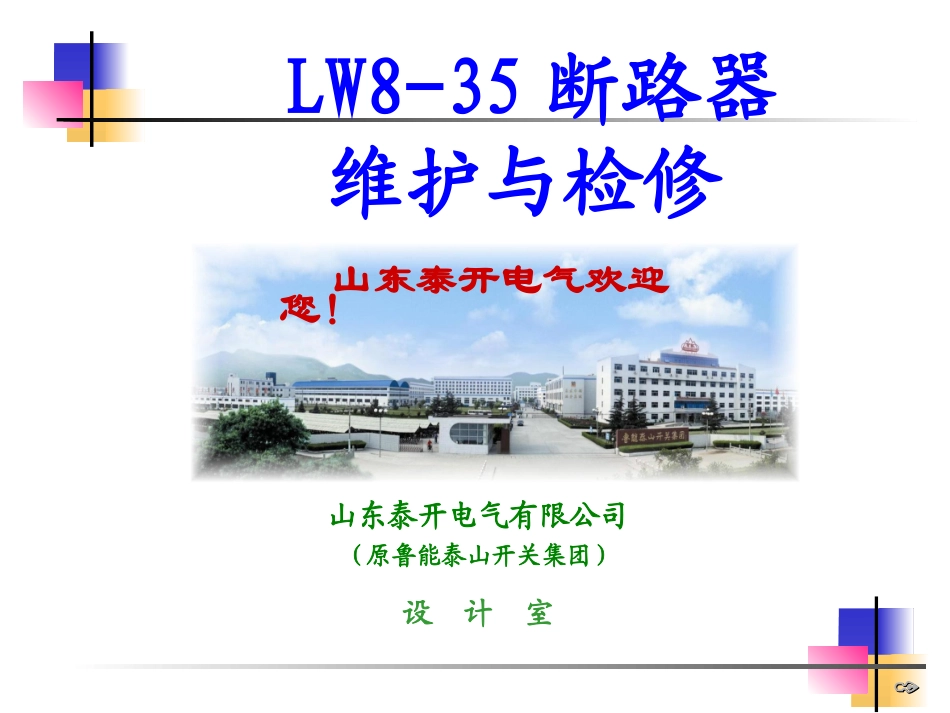

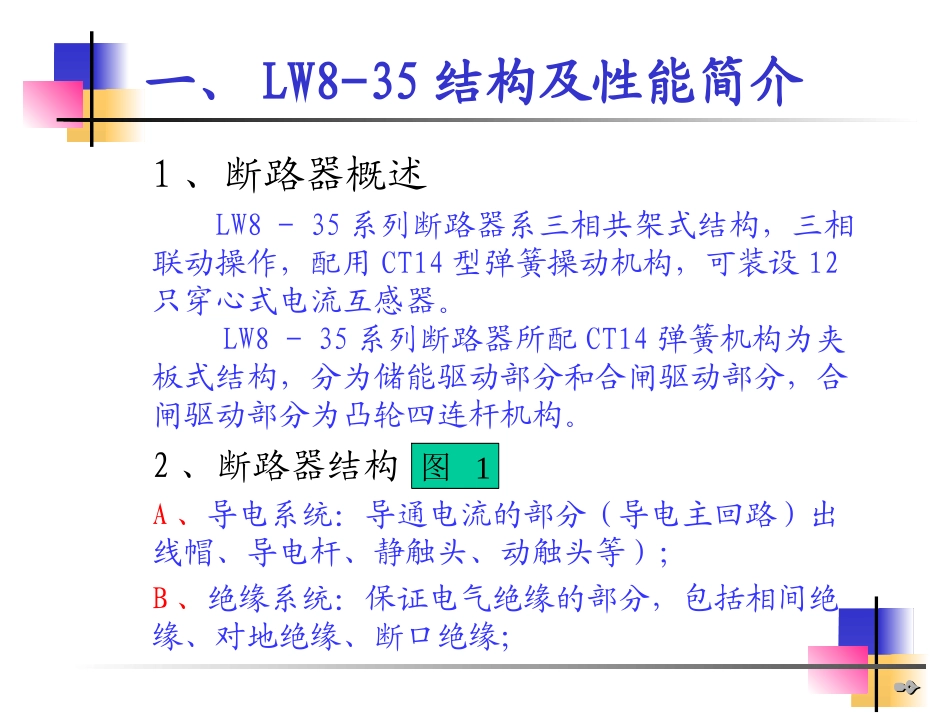

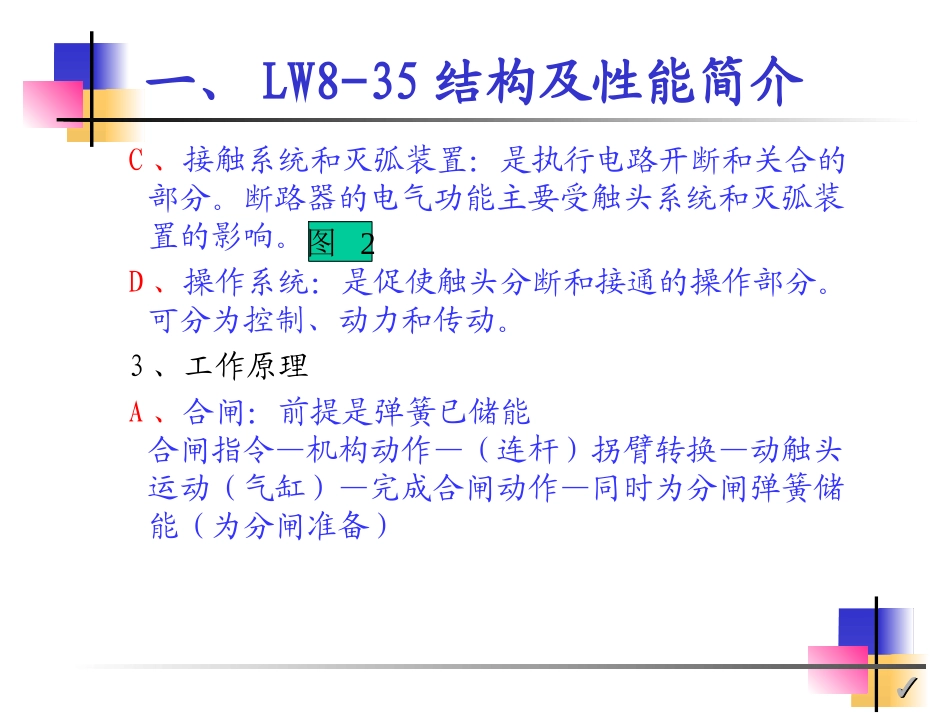

11LW8-35断路器维护与检修山东泰开电气有限公司(原鲁能泰山开关集团)设计室山东泰开电气欢迎您！221、断路器概述LW8－35系列断路器系三相共架式结构，三相联动操作，配用CT14型弹簧操动机构，可装设12只穿心式电流互感器。LW8－35系列断路器所配CT14弹簧机构为夹板式结构，分为储能驱动部分和合闸驱动部分，合闸驱动部分为凸轮四连杆机构。2、断路器结构A、导电系统：导通电流的部分（导电主回路）出线帽、导电杆、静触头、动触头等）；B、绝缘系统：保证电气绝缘的部分，包括相间绝缘、对地绝缘、断口绝缘；一、LW8-35结构及性能简介图133C、接触系统和灭弧装置：是执行电路开断和关合的部分。断路器的电气功能主要受触头系统和灭弧装置的影响。D、操作系统：是促使触头分断和接通的操作部分。可分为控制、动力和传动。3、工作原理A、合闸：前提是弹簧已储能合闸指令—机构动作—（连杆）拐臂转换—动触头运动（气缸）—完成合闸动作—同时为分闸弹簧储能（为分闸准备）一、LW8-35结构及性能简介图244B、分闸：分闸指令—弹簧通过拐臂由拉杆带动动触头向下运动—气缸作相对运动—压缩气体形成压力差—高压力的气体通过喷口强烈吹拂电弧，促使电弧在电流过零时熄灭。一、LW8-35结构及性能简介551、概述CT14弹簧机构为夹板式结构，分为储能系统部分和合闸驱动部分，合闸驱动部分为凸轮四连杆机构。在机构的右、中侧板之间布置着凸轮、半轴、扇形板、输出轴、缓冲器、合闸电磁铁等零部件；在机构的左、中侧板之间布置着棘轮、驱动块等零部件；辅助开关、计数器、手动分、合闸按钮等分别布置在机构的上、中部；储能电机、加热器等布置在机构的下方；储能弹簧分别布置在左、右侧板的外侧。二、CT14弹簧操动机构简介图3662、工作原理A、储能电动机—偏心轮—推动驱动块摆动—棘爪摆动—棘轮转动—（到一定位置）带动储能轴转动—拉动弹簧—到一定位置（过中）—行程开关切断电源—定位件锁扣—储能结束B、合闸手动或电动—使紧顶在凸轮上滚轮的定位件向上偏转—储能维持解脱—合闸弹簧释能—合闸动作二、CT14弹簧操动机构简介图4图577二、CT14弹簧操动机构简介C、分闸手动或电动—使脱扣半轴偏转—扇形板解扣—分闸动作完成D、自由脱断路器合闸过程中如操动机构又接到分闸指令，则操动机构不应继续执行合闸命令而立即分闸（分闸、合闸已储能）E、自动重合闸：合闸、合闸弹簧已储能分—0.3S—合或分—0.3S—合图6881、储能回路2、控制回路3、加热回路三、电气原理图7图7图8图9991、外观检查瓷套破损、脏污，分合闸指示，分合闸是否到位，紧固件是否松动；2、观察压力表指示是否正常，并定期记录压力、温度值；3、转动及传动部位定期润滑（半年一次）；4、一年一次定性检漏；5、水份是否超标；6、机构件是否有破损，变形，锈蚀等现象；7、其他项目，如绝缘、操作试验等。四、维护内容10108、检修注意事项1）断路器在真空状态下不允许进行分合操作，以免损坏灭弧室零部件；2）机构在正常检修时，应将分合闸弹簧能量释放。四、维护内容11111、开距、行程开距：调整机构与本体连接的螺套及水平拉杆实现；行程：调整分闸缓冲实现，并要求拐臂上滚轮紧靠在分闸缓冲器上2、合闸缓冲的行程和定位间隙行程：10+0.5-1mm；间隙：1～2mm3、分、合闸速度及时间A、测量：示波器及测速板B、调整分合闸弹簧的预拉伸长度实现合闸：15～30mm；分闸：8～20mm五、调整与检修图1012124、半轴调整半轴扣接量：2～4mm，调整螺钉实现；极限位置：调整限位螺钉实现，要求半轴平面与地基平面平行；5、合闸连锁板位置通过调节拉杆实现，要求机构处于分闸的极限位置时，连锁板还应能向下推动2～3mm。6、分闸缓冲的调整11～14mm，加调节垫调整。7、合闸电磁铁拉杆螺钉的调整要求：拉杆长度应是铁芯拉出电磁铁20毫米。五、调整与检修图18图1113138、定位件与滚轮的调整：调节定位件与脱扣按钮之间的长度实现。要求：1）扣接位置在定位件圆柱面的中部2）合闸时能可靠解扣9、辅助开关的调整：调节辅助开关与输出轴之间的拉杆实现。10、行程开关的调整：通过调节行程开关本身及其安装板来实现；要求：1）拐臂到储能位置时，...
