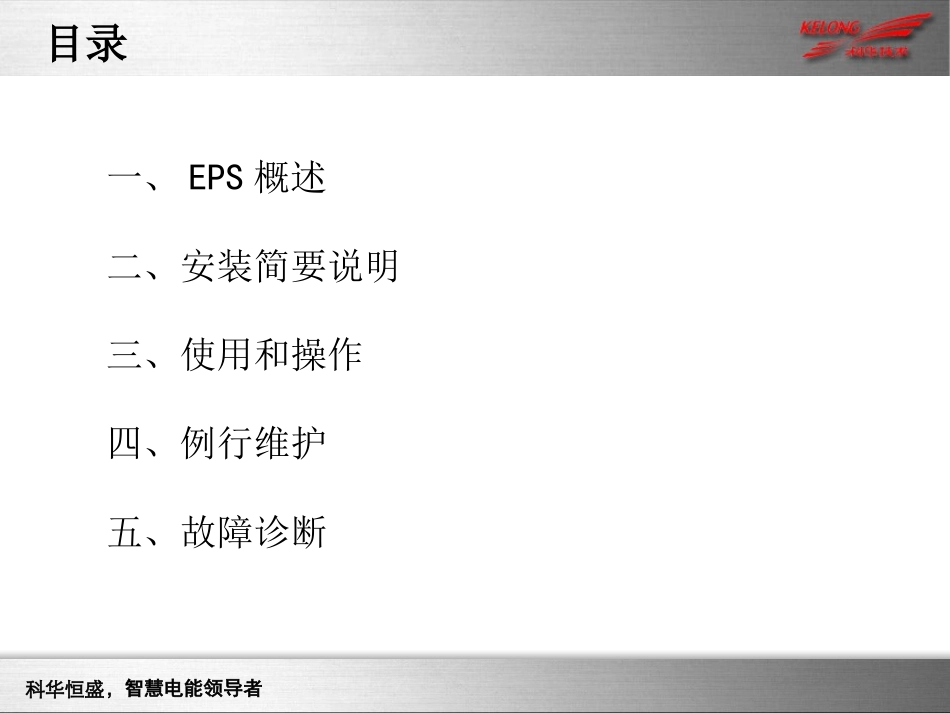

www.kehua.com.cnFEPS-KH系列使用与维护科华恒盛，智慧电能领导者专注高端创新动力电力通信新能源工业金融政府交通我们是中国创造，27年致力电源科技，自主研发，自有品牌我们为创造者创新动力，承载重托，不辜负用户的每一次信任科华恒盛，智慧电能领导者一、EPS概述二、安装简要说明三、使用和操作四、例行维护五、故障诊断目录科华恒盛，智慧电能领导者1、型号含义说明一、概述FEPS-KH系列FEPSFEPS-KH-75KW输出功率“FEPS-KH”表示该产品为科华应急电源FEPS-KH系列FEPS，“75”表示该产品的输出功率为75kW，以此类推。科华恒盛，智慧电能领导者2、工作原理本系列应急电源是由充电开关、防雷器及保护电路、充电器、逆变器、逆变静态开关、主电开关、主电静态开关、输出变压器及电池组等部分组成，基本机构如下图所示：电池组ACSOURCELOAD滤波器维护开关主电开关充电开关变压器输出开关逆变器DC/AC充电器AC/DC科华恒盛，智慧电能领导者电池组ACSOURCELOAD逆变器DC/AC充电器AC/DC滤波器维护开关充电开关变压器输出开关电池开关主电开关在主电正常情况下，交流电源通过主电开关及旁路静态开关给负载供电，同时经过充电器转换为直流电源，供电给逆变器(处于备用状态)并对电池组进行充电，使电池储存足够的电能，以便在主电中断时，能够应急转换提供干净的电源给负载。主电模式3、工作模式科华恒盛，智慧电能领导者应急供电模式当主电发生异常时，连接在DCBUS上电池组提供电能给逆变器，使交流输出不会有中断现象，进而达到保护输出负载的作用。电池组ACSOURCELOAD逆变器DC/AC充电器AC/DC滤波器维护开关充电开关变压器输出开关电池开关主电开关科华恒盛，智慧电能领导者维护旁路供电模式当应急电源要进行维修或更换电池而且负载供电又不能中断时，使用者可以开启维修旁路开关，再将主电开关切断。在手动维护旁路转换的过程中，交流电源经由维护旁路开关继续供应电源给负载，此时应急电源内部将不存有电力(除N外)，维护人员可以安全地进行维护。电池组ACSOURCELOAD逆变器DC/AC充电器AC/DC滤波器维护开关充电开关变压器输出开关电池开关主电开关科华恒盛，智慧电能领导者4、EPS外观及显示说明输出馈线柜进线柜EPS主机柜现场实物图EPS触摸屏科华恒盛，智慧电能领导者充电应急故障维护试验充电主电(1)(2)(3)(5)(4)(7)(6)触摸屏操作界面科华恒盛，智慧电能领导者操作面板定义科华恒盛，智慧电能领导者序号图标功能描述1该按键为主电输入显示键，点击可进入主电输入显示界面，用于获取主电输入的电压和频率。2该按键为充电输入显示键，点击可进入充电输入显示界面，用于获取充电输入的电压和频率。3该按键为充电器电压显示键，点击进入充电器电压显示界面，用于获取经过整流后的母线电压。4该按键为逆变器工作状态键，点击进入逆变器状态界面，用于获取逆变器的运行情况。5该按键为电池信息键，点击进入电池信息界面，用于获取电池电压、充放电电流等。5该按键为输出信息显示界面键，点击进行系统输出信息显示界面，用于获取输出的电压、电流、频率、有功功能、视在功率和PF值。6该按键为开机与系统复位按键，点击进入开机与系统复位界面，在此界面可进行开机与系统复位操作。7该按键为信息查询键，点击该键进入信息查询界面，可进行工作状态、历史记录、开关机记录、电池管理、产品信息、蜂鸣器设置、当前通信故障和输出支路的信息查询。8该键为用户登录键，点击该键输入相应的密码进行登录，可进行屏幕设置、密码设置和记录管理等。科华恒盛，智慧电能领导者二、安装简要说明先检查连接EPS的电网馈电线路是否畅通，包括各个接点、接插座的接触是否良好，以免引入断路或短路故障。切勿将EPS输入、输出的零线、火线和地线互相接反或接错，以免造成电气短路；同时应检查输入市电电压是否正常。安装电池组时，一定要按电池安装说明规定的连接方法和顺序连接，接线一定要锁紧，绝对禁止将电池的正、负极短路，绝对禁止同时接触电池的任两接线柱或连接导线的裸露端，否则可能会导致电池损坏或发生人身伤害。在电池组接入主机时，应检查电池电压是否与EPS的铭牌标称规定相符合.1、安装注意...
