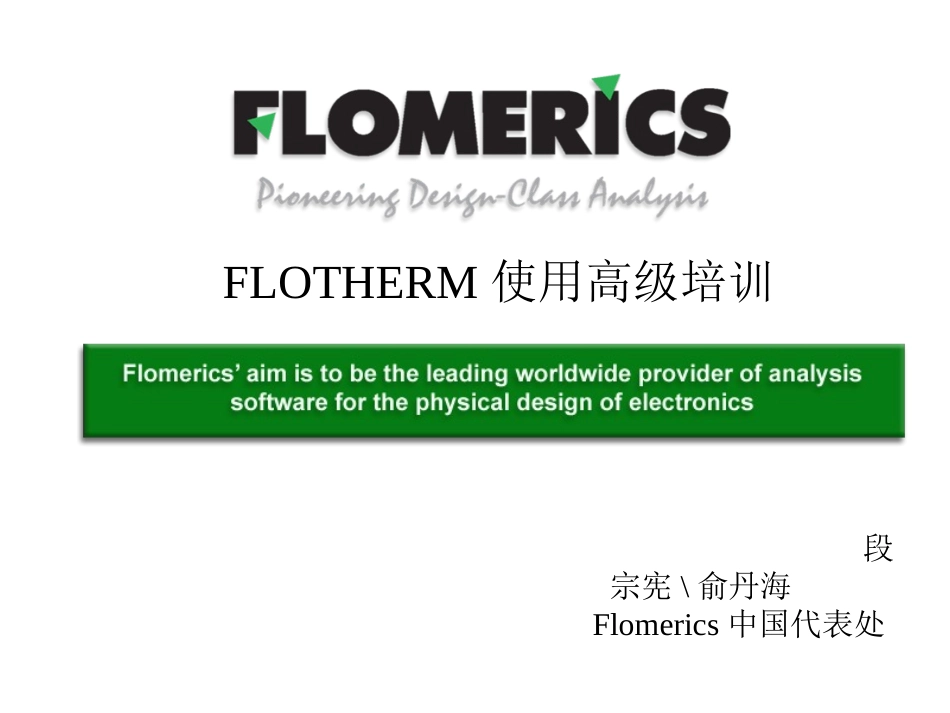

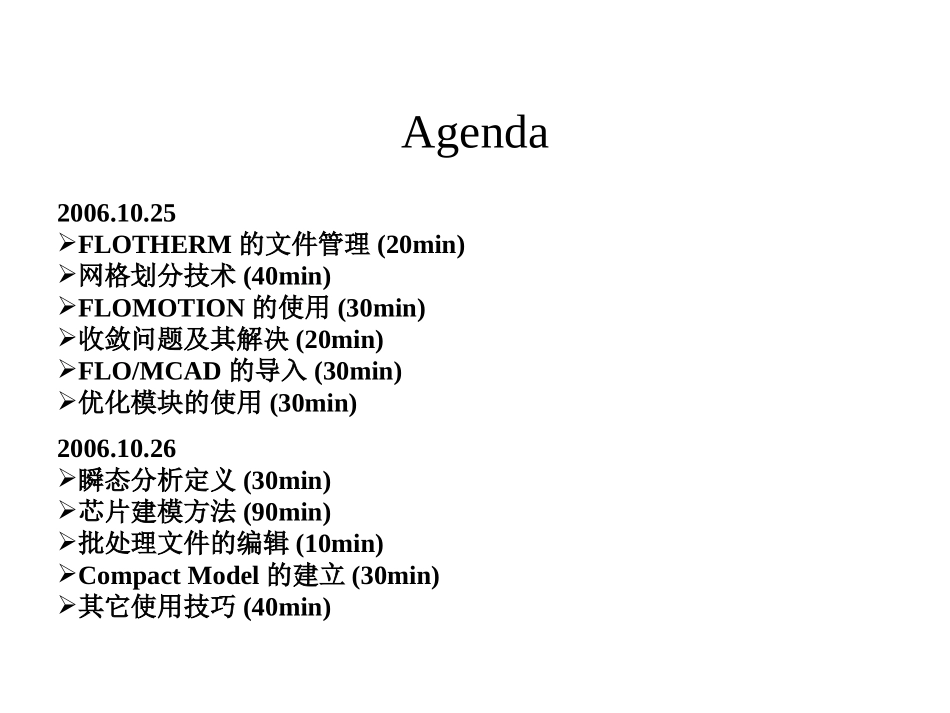

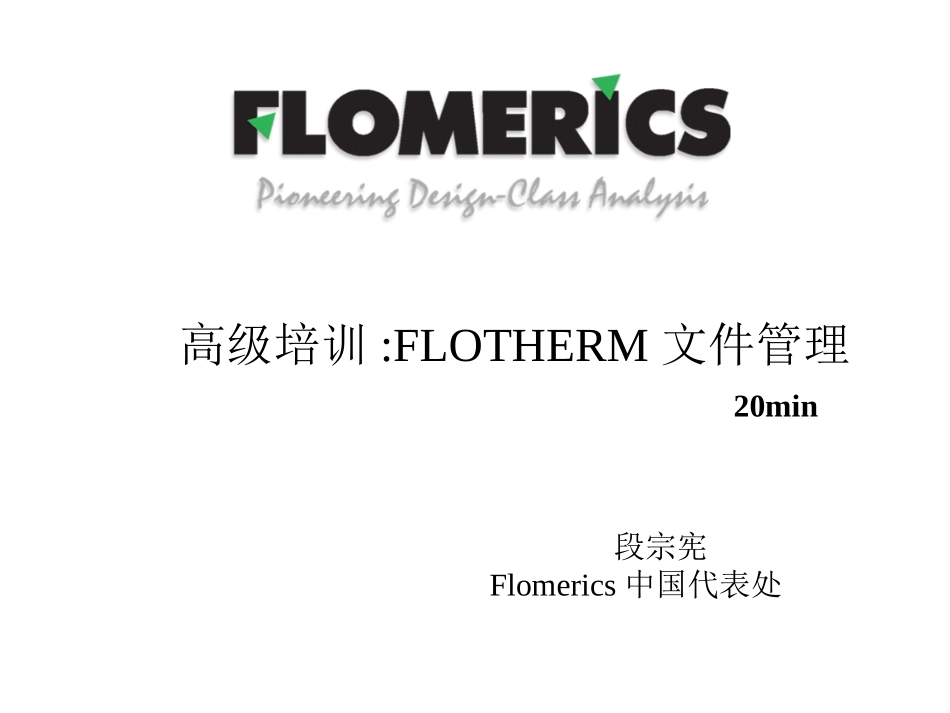

FLOTHERM使用高级培训段宗宪\俞丹海Flomerics中国代表处Agenda2006.10.25FLOTHERM的文件管理(20min)网格划分技术(40min)FLOMOTION的使用(30min)收敛问题及其解决(20min)FLO/MCAD的导入(30min)优化模块的使用(30min)2006.10.26瞬态分析定义(30min)芯片建模方法(90min)批处理文件的编辑(10min)CompactModel的建立(30min)其它使用技巧(40min)高级培训:FLOTHERM文件管理段宗宪Flomerics中国代表处20minFLOTHERM项目的文件结构库文件区模板Help文档项目文件索引文件FLOTHERM项目的文件结构首先FLOTHERM软件借助四个目录管理文件管理每个项目文件借助于项目文件长长的数字字符串,FLOTHERM软件管理了整个项目里所有的数据千万别去尝试去修改项目文件中名中的数字串FLOTHERM项目的导入\导出可以导入＼导出的项目(Project)文件PDML文件:只包括模型文件,不包括计算结果PhysicalDesignModelLanguagePack文件:包括计算结果的模型文件AssemblyPDML只包括模型的某部件模型ProjectPDML包括整个项目模型及其网格、求解设定可以导入＼导出的部件(Assembly)文件项目文件的Load删除FLOTHERM项目如系统意外导致FLOTHERM关闭,在重新读入时必须Unlock该文件将其它项目文件从其它文件夹拷入或者在Windows界面下删除,必须使用Catalog进行整理项目文件的转移2:使用Catalog进行整理1:将项目文件夹拷至目标文件夹下项目文件的恢复１:在目录：项目文件\PDProject下，将文件group拷出如果意外导致项目文件不可用！！2:将group文件添加后缀后.pdml3:重新读入该pdml文件即可，便可恢复该文件，但计算结果无法恢复IDF导入可导入的文件包括IDF2.0及IDF3.0IDF文件包括Board文件(.brdor.emn)Library文件(.libor.emp)IDF导入在导入过程当中，可以进行替换和筛选可以跟据器件尺寸进行筛选如果采用ImportIDFlinkLibrary进行IDF文件的导入，可以采用库中芯片模型进行自动替换数据库的管理数据库文件放置于Flocentral\Libraries目录下数据库的管理数据库文件属性的编辑ReadOnly：只读属性Directory：数据库存放路径LibraryName：数据库名数据库的管理数据库的导入导出可借助于数据库文件.library来进行高级培训:网格划分技巧俞丹海Flomerics中国代表处40min求解域设定•在某些特殊场合必须要放大求解区域–自然对流换热系统–封闭系统–外部边界条件对内部影响较大的情况•在强迫对流散热系统中,通常不需要放大求解域求解域扩大原则zzzxxxy2y–除重力反方向外,其余按照装置尺寸在各个方向扩大一倍–重力反方向放大两倍尺寸网格约束点击打开膨胀设置•网格约束用于在几何实体上设定网格网格约束MinimumNumber和MaximumSize分别设置最小单元数,或者最大网格单元尺寸.建议采用MaximumSize.MinimumSize是设置最小网格尺寸,可以控制网格精度使用Region定义网格约束•网格约束可以用于Region,这样可以应用于无几何实体的空间场所4.检查网格1.定义几何尺寸2.定义Region3.帖附网格约束使用Region定义网格约束•例如,在两平板间增加网格网格约束(膨胀)–可以通过定义最小单元数或最大单元尺寸来控制网格•膨胀可以使网格约束延伸到物体边界以外的区域.–膨胀区域可以按照尺寸大小或物体比例来定义–不同的膨胀可以单独设置在正,反两个方向.网格约束(膨胀)•我们来看一下前面的例子…–Low方向约束定义为10%尺寸内最小划分两个网格单元设置–High方向约束定义为100mm内最大网格尺寸10mm设置网格划分•划分准则:网格长宽比值越接近越好1最理想的状态<20良好>200可能造成不收敛尽量避免大尺寸网格到小尺寸网格的直接过度网格划分•网格长宽比例问题:–网格平滑工具(系统网格)•增加网格线减小长宽比网格划分–网格平滑工具(系统网格)•增加网格线减少网格过度问题的产生•网格长宽比问题:–最小单元尺寸(系统网格)–建立合理精度的模型(例如,根据实际问题的大小确定尺寸单位精度)–避免产生小尺寸网格导致较大差异的网格过渡网格划分扩大求解域的影响•当我们扩大求解域时,必然增加整个系统网格数.•这主要是因为物体几何网格线延伸到整个求解域边界,同时会增加求解计算时间.处理方法粗略外部网格精细局域网格精细...
