RFID读写器和标签解析VIP免费

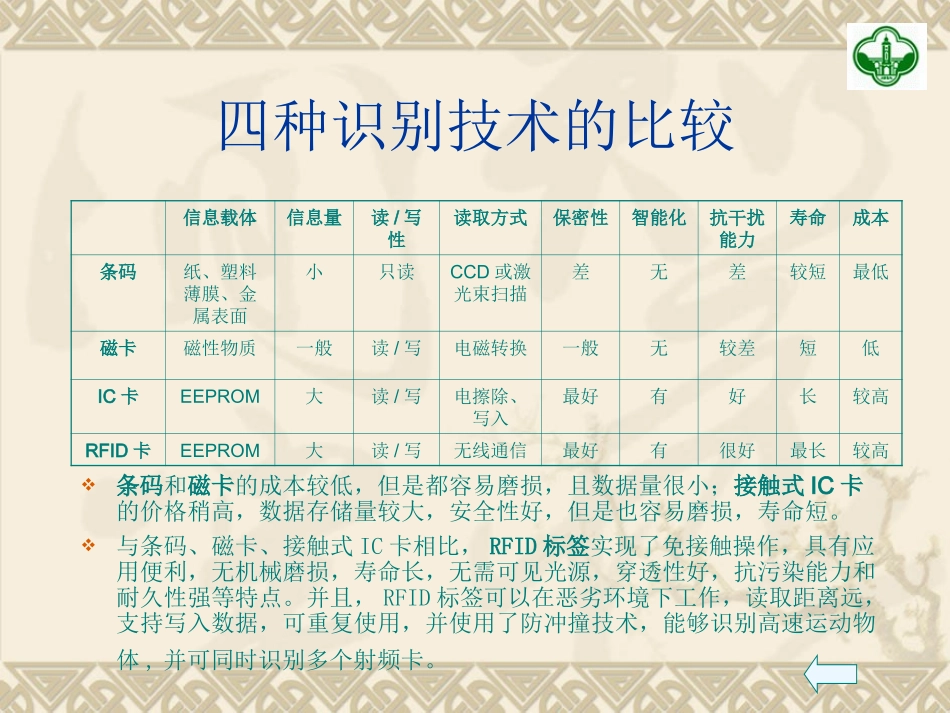

RFID系统框图现有四种识别技术1.条形码2.磁卡3.IC卡4.RFID卡四种识别技术的比较条码和磁卡的成本较低，但是都容易磨损，且数据量很小；接触式IC卡的价格稍高，数据存储量较大，安全性好，但是也容易磨损，寿命短。与条码、磁卡、接触式IC卡相比，RFID标签实现了免接触操作，具有应用便利，无机械磨损，寿命长，无需可见光源，穿透性好，抗污染能力和耐久性强等特点。并且，RFID标签可以在恶劣环境下工作，读取距离远，支持写入数据，可重复使用，并使用了防冲撞技术，能够识别高速运动物体,并可同时识别多个射频卡。信息载体信息量读/写性读取方式保密性智能化抗干扰能力寿命成本条码纸、塑料薄膜、金属表面小只读CCD或激光束扫描差无差较短最低磁卡磁性物质一般读/写电磁转换一般无较差短低IC卡EEPROM大读/写电擦除、写入最好有好长较高RFID卡EEPROM大读/写无线通信最好有很好最长较高射频识别标签射频标签（RFIDTAG）是安装在被识别对象上，存储被识别对象相关信息的电子装置，常称为电子标签。它是射频识别系统的数据载体，是射频识别系统的核心。一、射频识别标签的分类及其构成1、分类（1）按标签的工作方式分类主动式标签。用自身的射频能量主动地发射数据给读写器的标签。主动标签含有电源。被动式标签。由读写器发出查询信号触发后进入通信状态的标签。被动标签可有源也可无源。（2）按标签的读写方式分类只读型标签。只能读出不能写入的标签。可分为以下三类：只读标签：内容出厂时已写入，识别时只可读出，不可改写。一次性编程只读标签：标签内容只可在应用前一次性编程写入，识别过程中内容不可改写。可重复编程只读标签：标签内容经擦除后可重新编程写入，识别过程中内容不可改写。读写型标签。标签内容既可被读写器读出，又可由读写器写入的标签。（3）按标签有无能源分类无源标签。标签中不含电池的标签。工作能量来自阅读器射频能量。有源标签。标签中含有电池的标签。不需利用阅读器的射频能量。半有源标签：阅读器的射频能量起到唤醒标签转入工作状态的作用。（4）按标签的工作频率分类低频标签：500KHz以下中高频标签：3M-30MHz特高频标签：300M-3000MHz超高频标签：3GHz以上（5）按标签的工作距离分类远程标签：工作距离1m以上近程标签：10cm—100cm超近程标签：0.2cm—10cmRFID标签无源标签有源标签EPC目前定义了5种电子标签EPC标签类型标签功能Class0只读标签，EPC码在生产过程中写入，使用过程不能写入，是无源标签。Class1可写一次之后只读，EPC码由读写器现场写入，是无源标签。Class2可读写，是无源标签。，Class3Class2功能再加上电源以提供更长距离和更强大功能，是一种半无源标签。Class4Class3功能再加上有源通信以及与其他标签通信的能力。2、射频识别标签的构成射频识别标签一般由天线、调制器、编码发生器、时钟及存储器构成。天线调制器控制器（CPU）电源编码发生器时钟存储器3、射频识别标签的功能（1）具有一定容量的存储器，用于存储被识别对象的信息。（2）在一定工作环境下及技术条件下标签数据能被读出或写入。（3）维持对识别对象的识别及相关信息的完整。（4）数据信息编码后，工作时可传输给读写器。（5）可编程，且一旦编程后，永久性数据不能再修改。（6）具有确定的期限，使用期限内无须维修。二、射频识别工作频率1、电磁波波段的划分波段名波长频率频段名长波LW1-10km30-300KHz低频LF中波MW100-1000m300-3000KHz中频MF短波SW10-100m3-30MHz高频HF超短波1-10m30-300MHz甚高频VHF微波10-100cm300-3000MHz特高频UHF1-10cm3-30GHz超高频SHF目前我国已规划的用于RFID技术的频率频段名频段工作频率低频LF30-300KHz50K-190KHz（主要是125/134KHz）高频HF3-30MHz13.553-13.567MHz特高频UHF300-3000MHz(微波)433.00-433.79MHz910.10M/912.10M/914.10M840-845MHz,920-925MHz2.4000-2.4835GHz超高频SHF3-30GHz(微波)5.795G/5.805GHz5.835G/5.845GHz2、射频标签工作频率分类（1）低频（LF）标签低频标签工作频率范围30—300KHZ，典型的工作频率有：125KHZ，133KHZ，低频标签一般为无源标签，工作能量通过电感耦合(近场）获得，...
