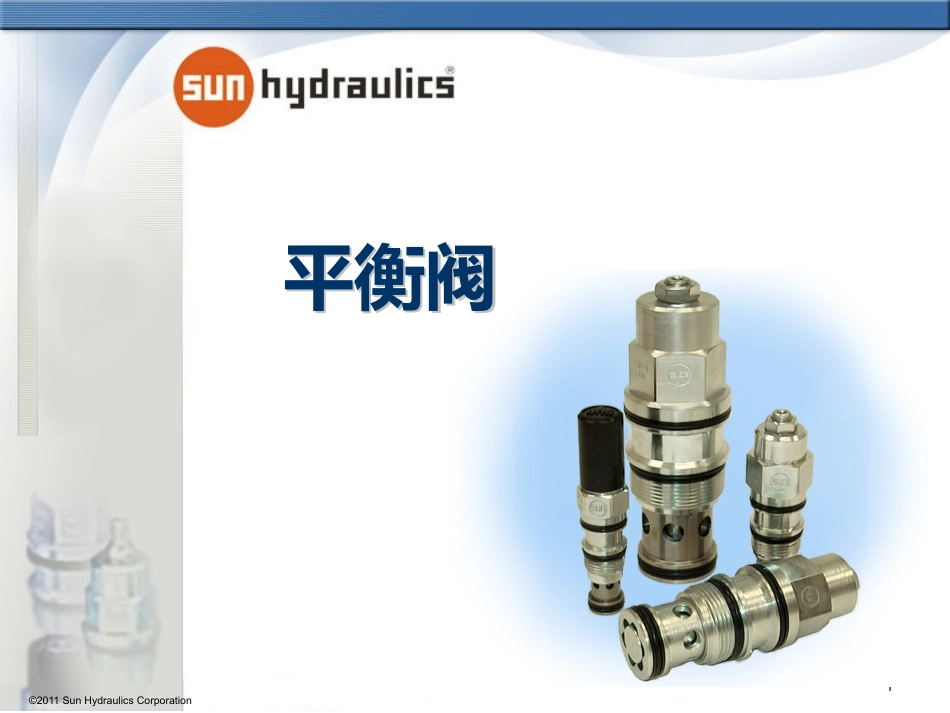

SUN平衡阀培训资料VIP免费

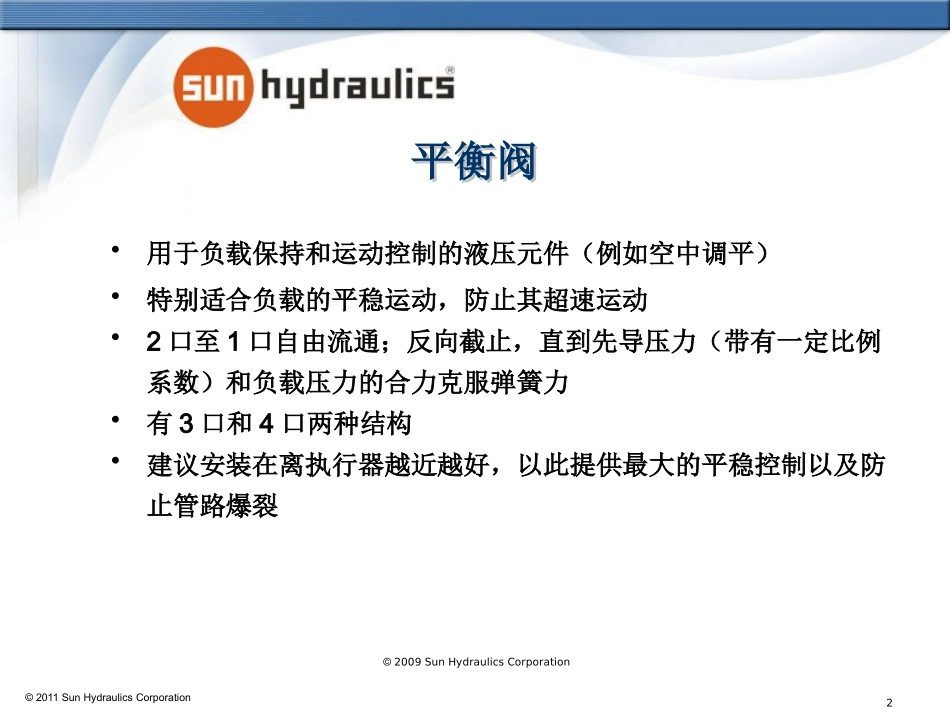

©2011SunHydraulicsCorporation1平衡阀平衡阀©2011SunHydraulicsCorporation©2009SunHydraulicsCorporation2平衡阀平衡阀•用于负载保持和运动控制的液压元件（例如空中调平）•特别适合负载的平稳运动，防止其超速运动•2口至1口自由流通；反向截止，直到先导压力（带有一定比例系数）和负载压力的合力克服弹簧力•有3口和4口两种结构•建议安装在离执行器越近越好，以此提供最大的平稳控制以及防止管路爆裂©2011SunHydraulicsCorporation3什么是Sun平衡阀？•直动式溢流阀•先导打开•必须是”零泄漏”•防止重物坠落，使其平稳下降•众多先导比可选•不同流量等级•密封与不密封的先导油口•被压设定需要工作压力乘以大于1的系数•带或不带先导泄压口©2011SunHydraulicsCorporation4平衡阀特点平衡阀特点•可使用于负载控制或者动作控制•十分适合重物运动控制•2口至1口为自由流通，1口至2口为平衡功能•有3口和4口结构•非常适合安装于动作元件处，防止管道爆裂等情况•具有溢流功能，静止时防止压力过大©2011SunHydraulicsCorporation55负载控制阀一览负载控制阀一览©2011SunHydraulicsCorporation6负载控制阀一览负载控制阀一览©2011SunHydraulicsCorporation7型号CB**-L**,3口标准平衡阀先导口，无先导回路型号CB**-L**,3口标准平衡阀先导口，无先导回路•标准三口平衡阀•最大泄漏量为5滴/分•复位压力为设定压力的85%©2011SunHydraulicsCorporation8自由流油口2->1231油口1–负载口油口2–自由口油口3–先导口OperationAnimation:Slide1of5Legend:IntensifiedPressureTankPressureOperatingPressurePilotPressure工作原理CB**标准平衡阀工作原理CB**标准平衡阀©2011SunHydraulicsCorporation9工作原理CB**标准平衡阀工作原理CB**标准平衡阀带载工作油口1->2OperationAnimation:Slide2of5油口1–负载口油口2–自由口油口3–先导口Legend:IntensifiedPressureTankPressureOperatingPressurePilotPressure231©2011SunHydraulicsCorporation10231工作原理CB**标准平衡阀工作原理CB**标准平衡阀OperationAnimation:Slide3of5油口1–负载口油口2–自由口油口3–先导口Legend:IntensifiedPressureTankPressureOperatingPressurePilotPressure带载工作油口1->2©2011SunHydraulicsCorporation11工作原理CB**标准平衡阀工作原理CB**标准平衡阀OperationAnimation:Slide4of5油口1–负载口油口2–自由口油口3–先导口Legend:IntensifiedPressureTankPressureOperatingPressurePilotPressure带载工作油口1->2231©2011SunHydraulicsCorporation12工作原理CB**标准平衡阀工作原理CB**标准平衡阀OperationAnimation:Slide5of5油口1–负载口油口2–自由口油口3–先导口Legend:IntensifiedPressureTankPressureOperatingPressurePilotPressure带载工作油口1->2231©2011SunHydraulicsCorporation13型号CB**标准先导比的来源型号CB**标准先导比的来源基本参数：•弹簧力关闭油口•A3–A2除以A2–A1就是平衡阀的先导比•1口的压力可以通过A2–A1处打开阀芯，起溢流作用先导比=(A2-A1)(A3-A2)A2A1A3©2011SunHydraulicsCorporation©2009SunHydraulicsCorporation14阀设定值，泵压力，先导比在典型回路中的计算阀设定值，泵压力，先导比在典型回路中的计算例子:•负载转换压力=2450psi•阀设定值=3200psi(1.3X2450psi)•先导比=3:1•泵压力值，直接作用于无杆腔=3200–2450=250psi3(先导比)(此处假设2口压力=0psi)LOAD注意：简化计算©2011SunHydraulicsCorporation©2009SunHydraulicsCorporation152口背压的作用效果2口背压的作用效果•标准平衡阀的2口背压，将额外增加阀工作压力，增加1口和先导口压力都变大.例如:使用3:1平衡阀，当存在300psi背压情况下,增加的设定值将等于(1+3)X300,or1200psi!©2011SunHydraulicsCorporation©2009SunHydraulicsCorporation16CBCA-***PerformanceDataCBCA-***PerformanceDataElectronicallySimulatedApplicationDemonstratingBackpressureAffects©2011SunHydraulicsCorporation©2009SunHydraulicsCorporation17CB**系列总览CB**系列总览...
