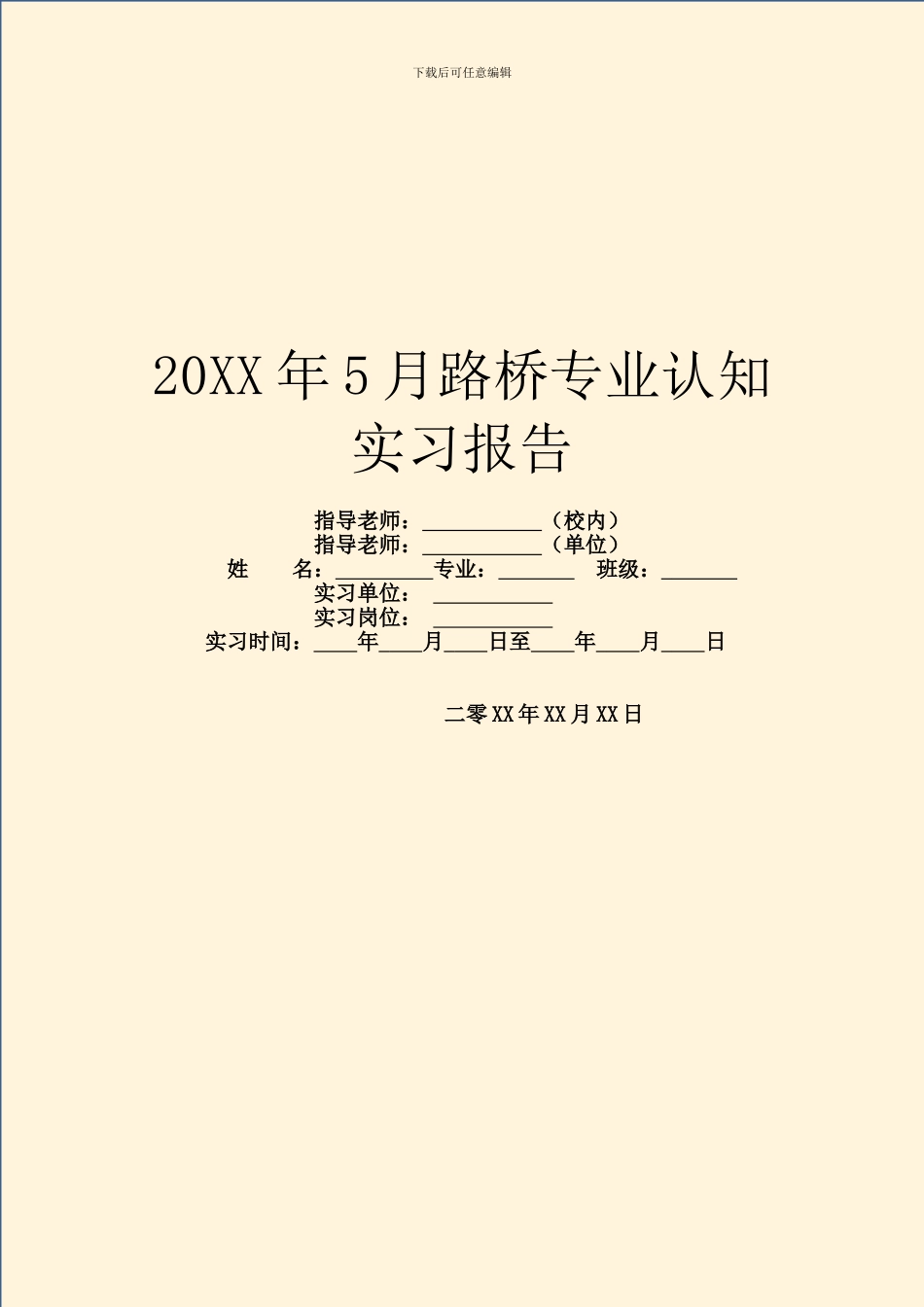

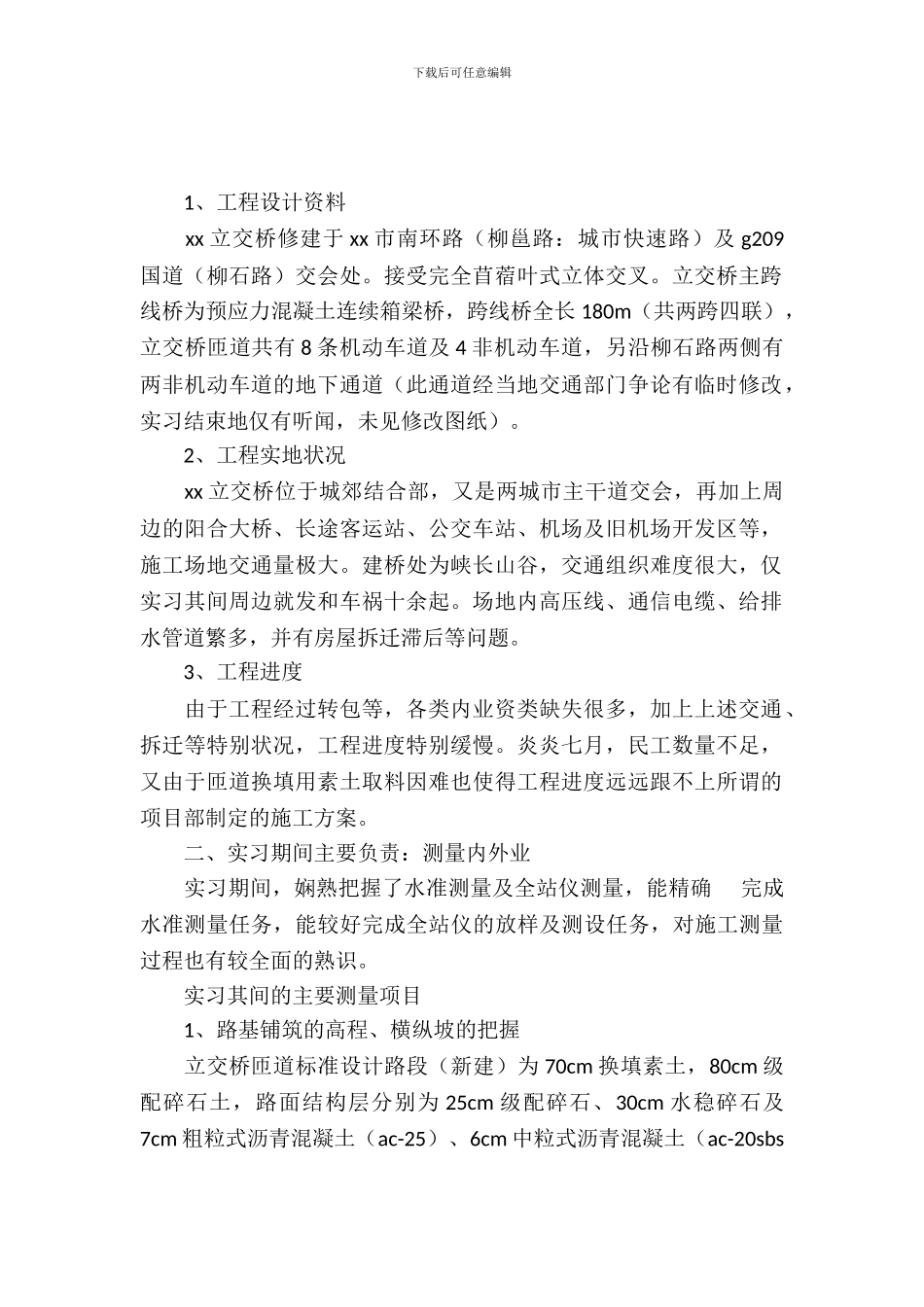

下载后可任意编辑20XX 年 5 月路桥专业认知实习报告 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 1、工程设计资料 xx 立交桥修建于 xx 市南环路（柳邕路：城市快速路）及 g209国道（柳石路）交会处。接受完全苜蓿叶式立体交叉。立交桥主跨线桥为预应力混凝土连续箱梁桥，跨线桥全长 180m（共两跨四联），立交桥匝道共有 8 条机动车道及 4 非机动车道，另沿柳石路两侧有两非机动车道的地下通道（此通道经当地交通部门争论有临时修改，实习结束地仅有听闻，未见修改图纸）。 2、工程实地状况 xx 立交桥位于城郊结合部，又是两城市主干道交会，再加上周边的阳合大桥、长途客运站、公交车站、机场及旧机场开发区等，施工场地交通量极大。建桥处为峡长山谷，交通组织难度很大，仅实习其间周边就发和车祸十余起。场地内高压线、通信电缆、给排水管道繁多，并有房屋拆迁滞后等问题。 3、工程进度 由于工程经过转包等，各类内业资类缺失很多，加上上述交通、拆迁等特别状况，工程进度特别缓慢。炎炎七月，民工数量不足，又由于匝道换填用素土取料因难也使得工程进度远远跟不上所谓的项目部制定的施工方案。 二、实习期间主要负责：测量内外业 实习期间，娴熟把握了水准测量及全站仪测量，能精确 完成水准测量任务，能较好完成全站仪的放样及测设任务，对施工测量过程也有较全面的熟识。 实习其间的主要测量项目 1、路基铺筑的高程、横纵坡的把握 立交桥匝道标准设计路段（新建）为 70cm 换填素土，80cm 级配碎石土，路面结构层分别为 25cm 级配碎石、30cm 水稳碎石及7cm 粗粒式沥青混凝土（ac-25）、6cm 中粒式沥青混凝土（ac-20sbs下载后可任意编辑改性）、4cm 细粒式沥青混凝土（ac-13）。测量主要为路基施工放出道路边桩及坡脚桩并测量出桩的高程，为施工供应高程数据支持并把握道路的横纵坡。 2、关于桥梁的放样及桥支架、模板的高程测量 主体跨线桥，实习时桥墩己养护完毕，测量组对其标高进行了附合，放出支座位置并通气孔位置。主要施测的是梁桥支架，通过坐标地面高程及桥底设计标高反算出支架高度，并与支架搭设后测得的数据进行验证，精确把握箱梁底、翼板模线形。 3、顶管作业，通信、排水等检查井放样 顶管——应当是实习中遇到的书本上没有，也从没有听说过...
