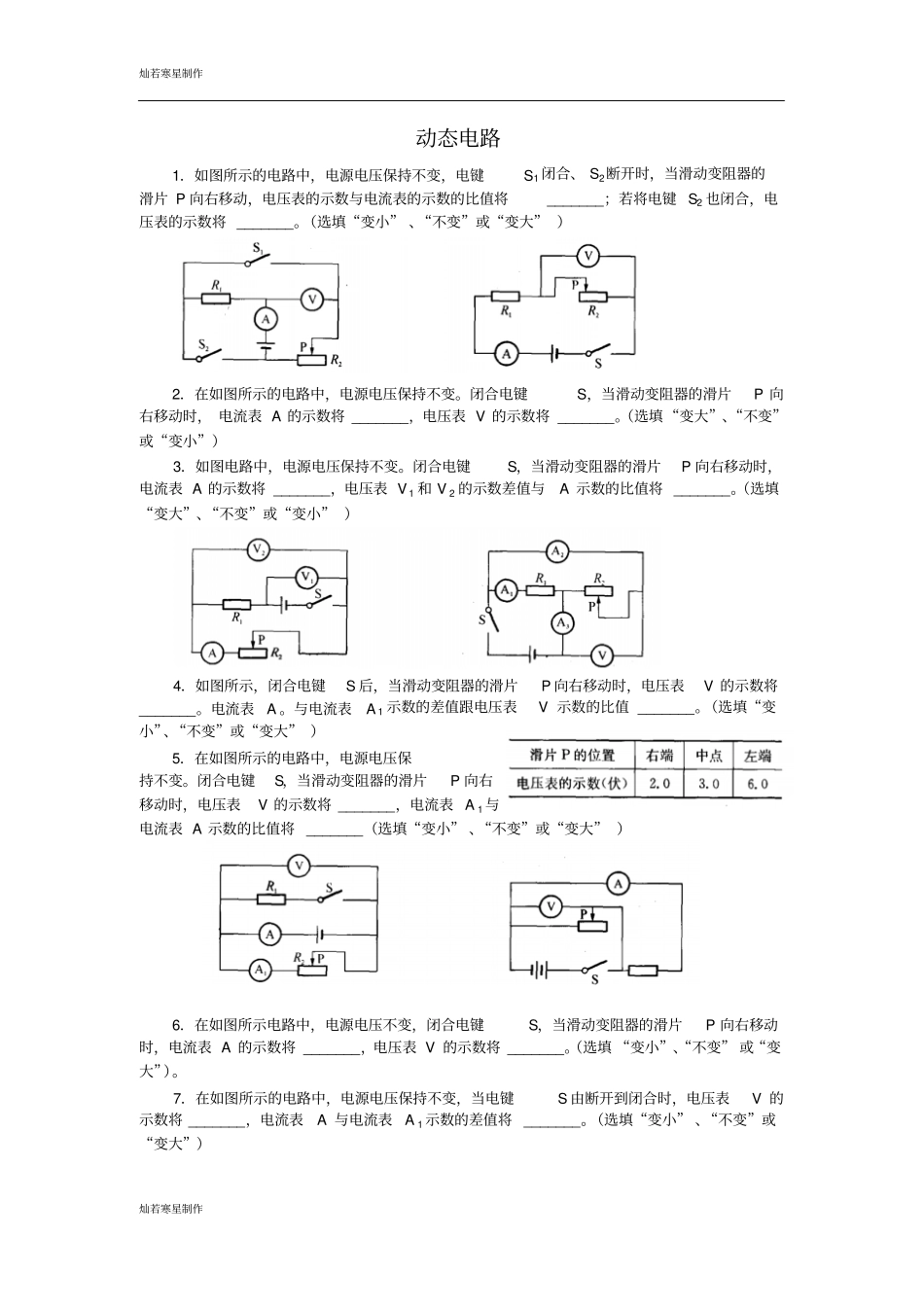

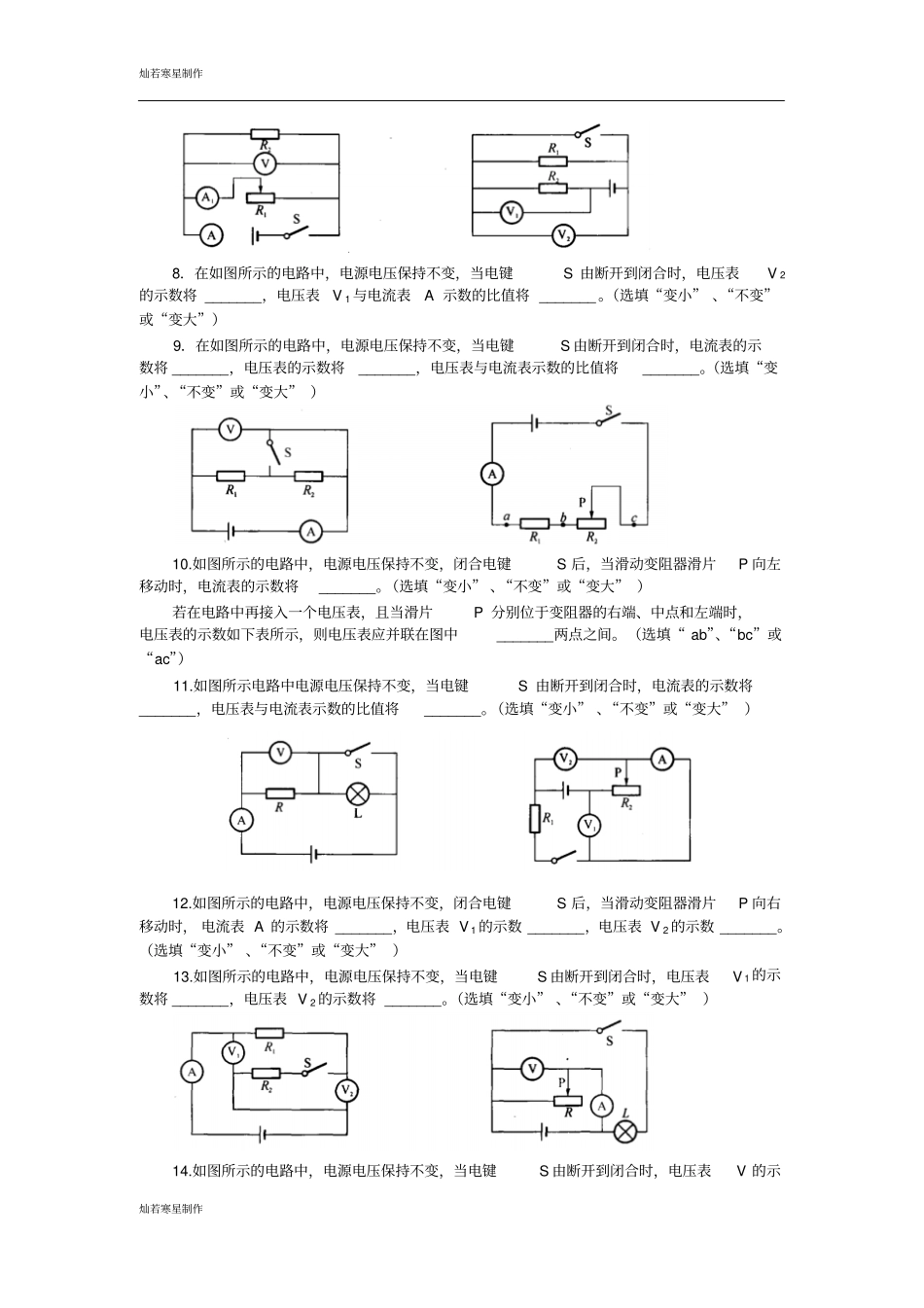

灿若寒星制作灿若寒星制作动态电路1．如图所示的电路中，电源电压保持不变，电键S1 闭合、 S2断开时，当滑动变阻器的滑片 P 向右移动，电压表的示数与电流表的示数的比值将_______；若将电键 S2 也闭合，电压表的示数将 _______。（选填“变小” 、“不变”或“变大” ）2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P 向右移动时， 电流表 A 的示数将 _______，电压表 V 的示数将 _______。（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表 A 的示数将 _______，电压表 V 1 和 V 2 的示数差值与A 示数的比值将 _______。（选填“变大”、“不变”或“变小” ）4．如图所示，闭合电键S 后，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将_______。电流表A 。与电流表A 1 示数的差值跟电压表V 示数的比值 _______。（选填“变小”、“不变”或“变大” ）5．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将 _______，电流表 A 1 与电流表 A 示数的比值将 _______（选填“变小” 、“不变”或“变大” ）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表 A 的示数将 _______，电压表 V 的示数将 _______。（选填 “变小”、“不变” 或“变大”）。7．在如图所示的电路中，电源电压保持不变，当电键S 由断开到闭合时，电压表V 的示数将 _______，电流表A 与电流表A 1 示数的差值将 _______。（选填“变小” 、“不变”或“变大”）灿若寒星制作灿若寒星制作8．在如图所示的电路中，电源电压保持不变，当电键S 由断开到闭合时，电压表V 2的示数将 _______，电压表V 1 与电流表A 示数的比值将 _______ 。（选填“变小” 、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S 由断开到闭合时，电流表的示数将 _______，电压表的示数将_______，电压表与电流表示数的比值将_______。（选填“变小”、“不变”或“变大” ）10.如图所示的电路中，电源电压保持不变，闭合电键S 后，当滑动变阻器滑片P 向左移动时，电流表的示数将_______。（选填“变小” 、“不变”或“变大” ）若在电路中再接入一个电压表，且当滑片P 分别位于变阻器的...
