苏科版九年级物理上册动态电路及电路故障专题强化训练附答案VIP专享

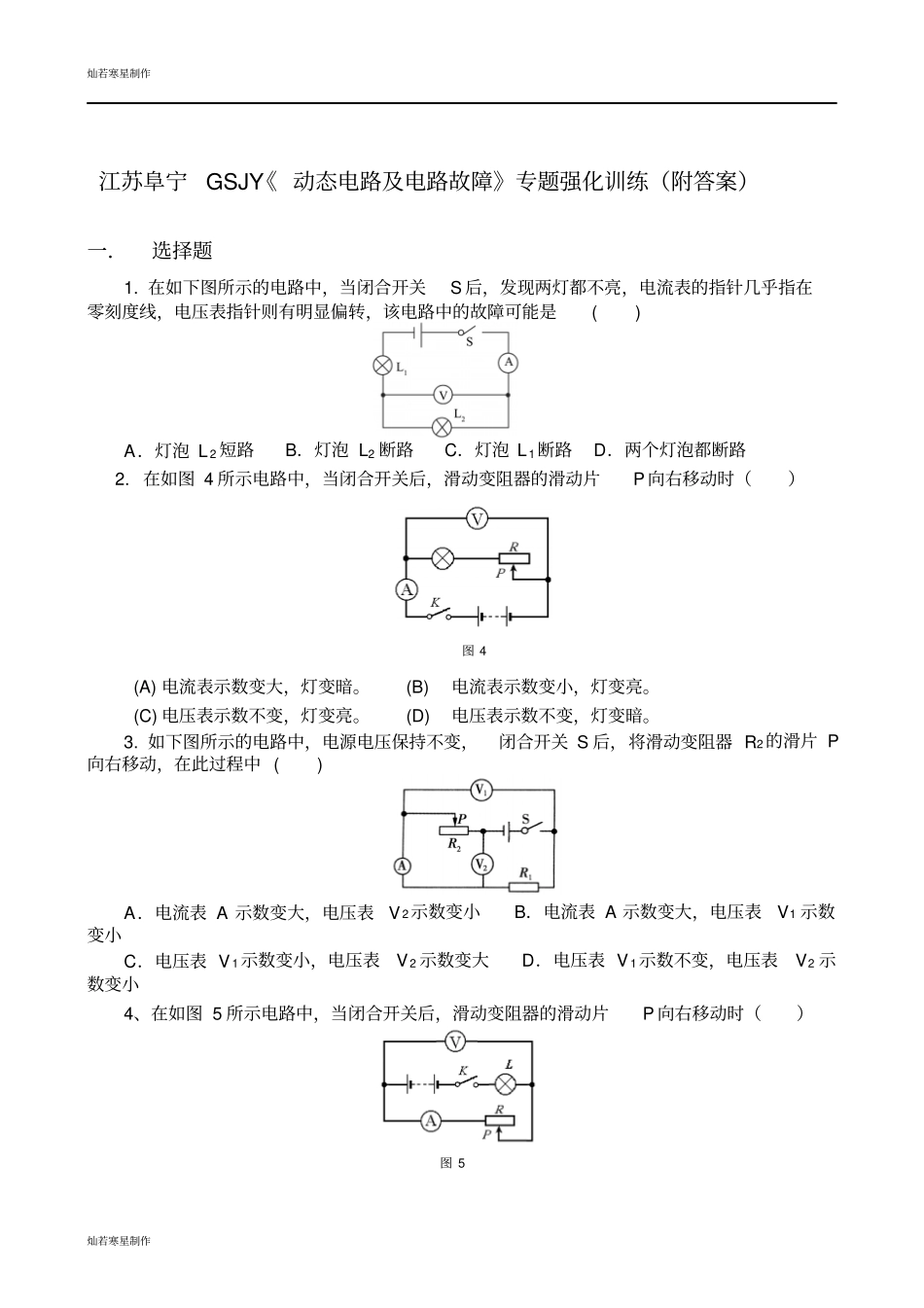

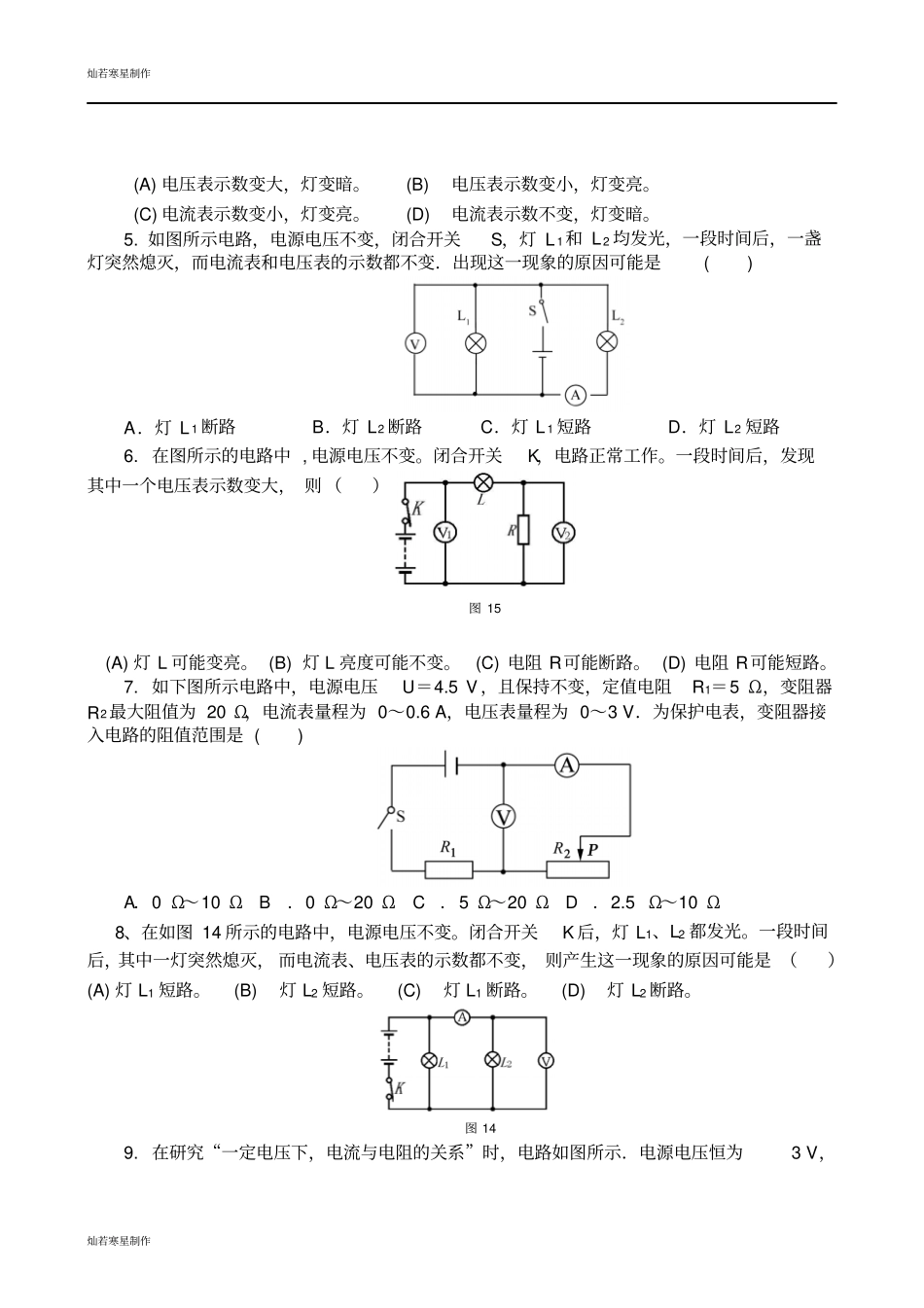

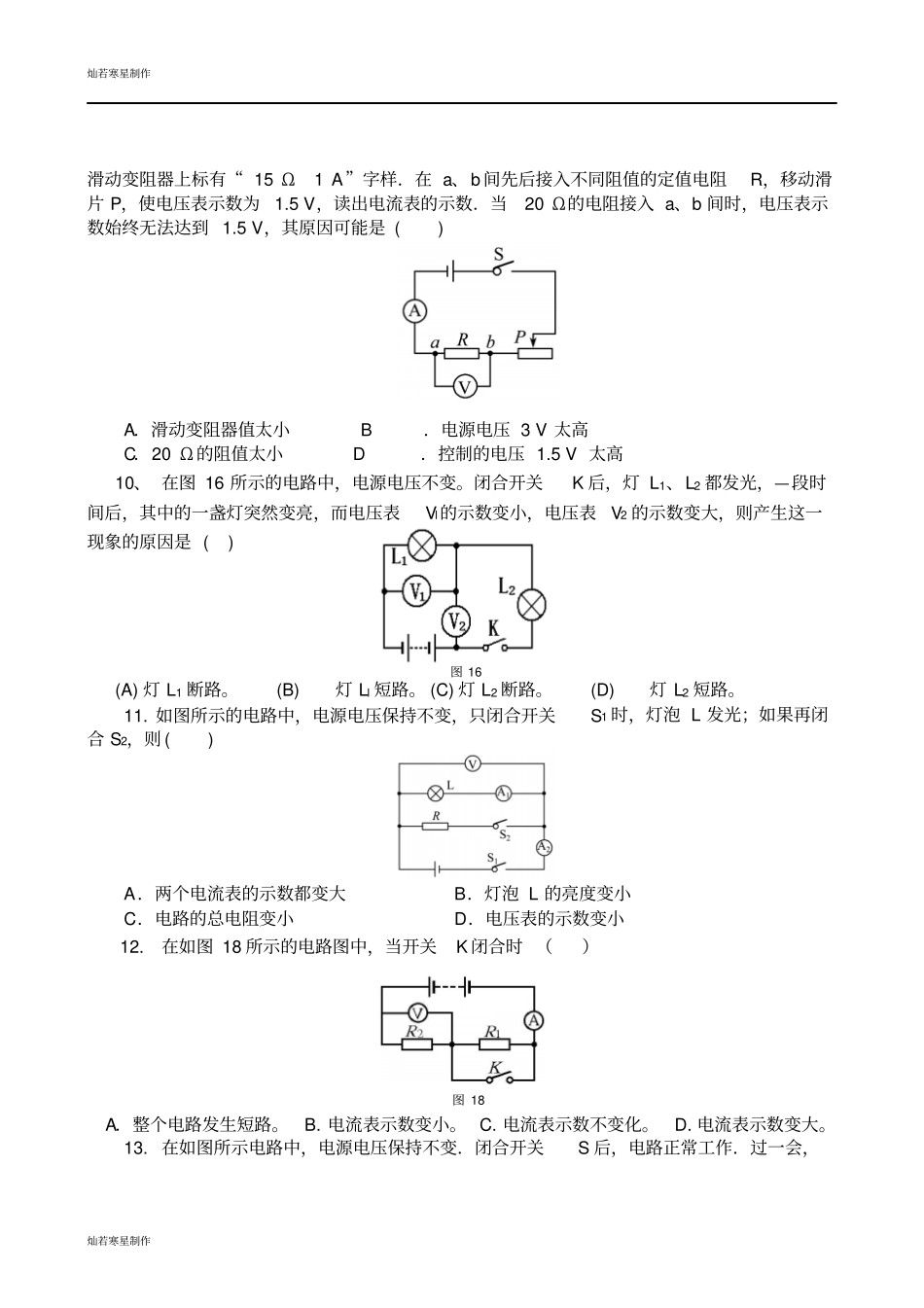

灿若寒星制作灿若寒星制作江苏阜宁GSJY《 动态电路及电路故障》专题强化训练（附答案）一．选择题1. 在如下图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是() A．灯泡 L 2 短路B．灯泡 L2 断路C．灯泡 L 1断路D．两个灯泡都断路2. 在如图 4 所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（）(A) 电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。(C) 电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。3. 如下图所示的电路中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2的滑片 P向右移动，在此过程中 () A．电流表 A 示数变大，电压表V 2示数变小B．电流表 A 示数变大，电压表V1 示数变小C．电压表 V 1示数变小，电压表V 2 示数变大D．电压表 V 1示数不变，电压表V2 示数变小4、在如图 5 所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（）图 4 图 5 灿若寒星制作灿若寒星制作(A) 电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。(C) 电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。5. 如图所示电路，电源电压不变，闭合开关S，灯 L 1和 L 2 均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是() A．灯 L 1 断路B．灯 L2 断路C．灯 L 1 短路D．灯 L2 短路6. 在图所示的电路中 , 电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大， 则 （）(A) 灯 L 可能变亮。 (B) 灯 L 亮度可能不变。 (C) 电阻 R可能断路。 (D) 电阻 R可能短路。7. 如下图所示电路中，电源电压U＝4.5 V ，且保持不变，定值电阻R1＝5 Ω，变阻器R2最大阻值为 20 Ω，电流表量程为 0～0.6 A，电压表量程为 0～3 V．为保护电表，变阻器接入电路的阻值范围是 () A．0 Ω～10 Ω B．0 Ω～20 Ω C．5 Ω～20 Ω D．2.5 Ω～10 Ω8、在如图 14 所示的电路中，电源电压不变。闭合开关K 后，灯 L1、L2 都发光。一段时间后，其中一灯突然熄灭， 而电流表、电压表的示数都不变， 则产生这一现象的原因可能是 （）(A) 灯 L1 短路。 (B)灯 L2 短路。 (C)灯 L1 断路。 (D)灯 L2 断路。9. 在研究“一定电压下，电流与电阻的关系”时，电...
