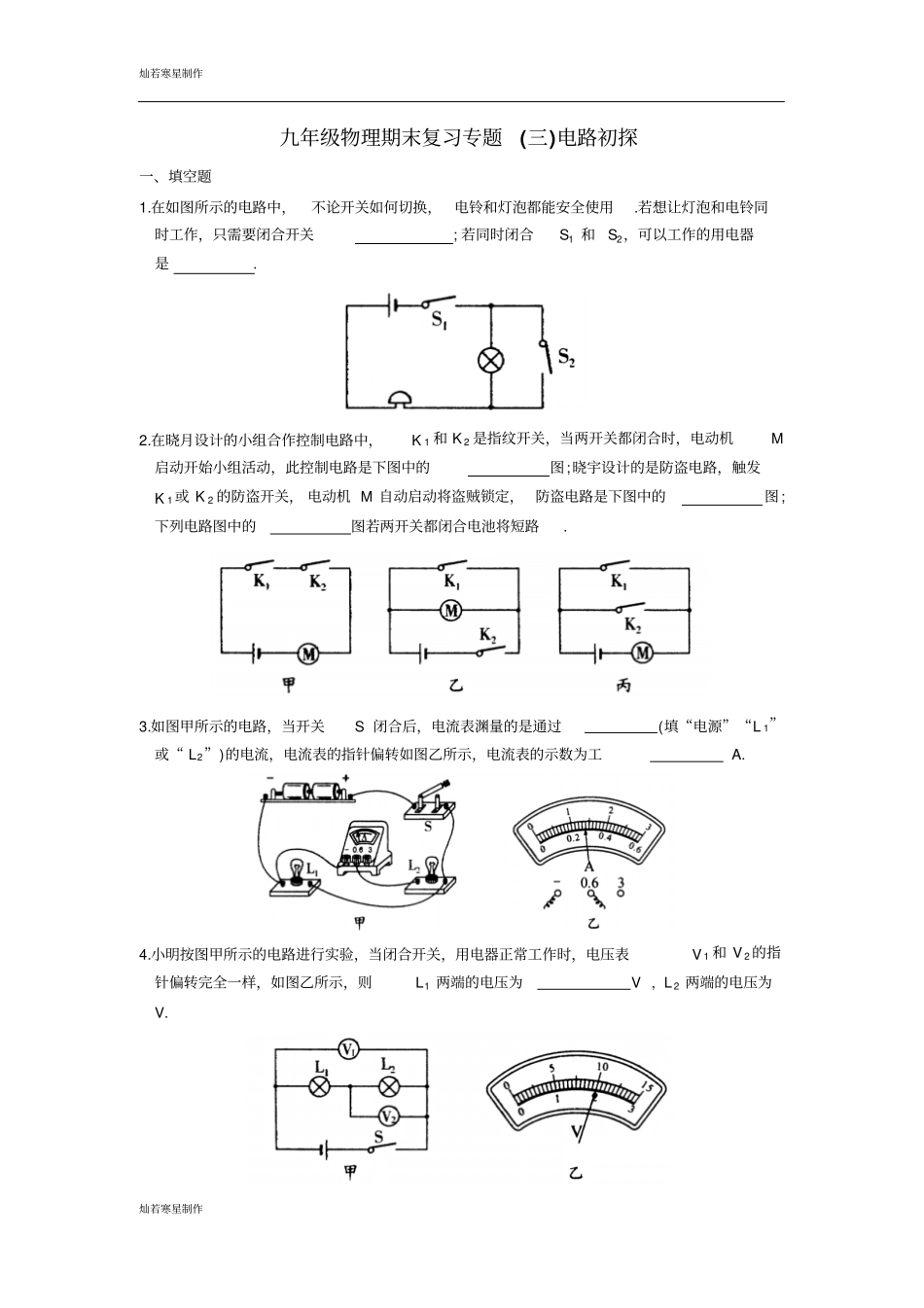

灿若寒星制作灿若寒星制作九年级物理期末复习专题(三)电路初探一、填空题1.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作，只需要闭合开关; 若同时闭合S1 和S2，可以工作的用电器是. 2.在晓月设计的小组合作控制电路中，K 1 和 K 2 是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是下图中的图;晓宇设计的是防盗电路，触发K 1 或 K 2 的防盗开关， 电动机 M 自动启动将盗贼锁定， 防盗电路是下图中的图;下列电路图中的图若两开关都闭合电池将短路. 3.如图甲所示的电路，当开关S 闭合后，电流表渊量的是通过(填“电源”“L 1”或“ L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为工A. 4.小明按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表V 1 和 V 2 的指针偏转完全一样，如图乙所示，则L1 两端的电压为V , L 2 两端的电压为V. 灿若寒星制作灿若寒星制作5.如图所示， 电源电压为3 V.闭合开关后， 小灯泡 L 1、L 2 都不亮 .小鹭同学用电压表检测后，得出 L1 断路的结论 .其测量结果应该是:U ab = V, Ubc= V, U ac=3 V. 二、选择题6.如图所示是电冰箱的简化电路图，图中 M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，下列判断正确的是( ) A. S 1 闭合、 S2 断开时，照明灯与电动机并联B. S 1、S2 都闭合时，照明灯与电动机串联C.关上冰箱门时，S1 自动断开，使得照明灯熄灭D. 冰箱内温度降低到设定温度时，S1 自动断开，电动机停止工作7.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好.四个车门中只要一个车门没有关好 (相当于一个开关断开)，该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是 ( ) 8.飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1 表示，用开关 S1 控制， 30 天后自动断开，R1 停止工作 ;另一部分为信息储存电路，可用等效电阻R2表示，用开关S2 控制，能持续工作6 年，如图所示 .关于黑匣子的等效电路图中正确的是( ) 灿若寒星制作灿若寒星制作9.如图是某品牌榨汁机.为保障安全，该榨汁机设置了双重开关—电源开关S1 和安全开关S2.当杯体倒扣在主机上时，S2 自动闭合，此时再闭合S1，电动机才能启动，开始榨汁.下列电路图符合上述要求的是( ) 10. (多选 )如图所示，某电子线路板上有...
