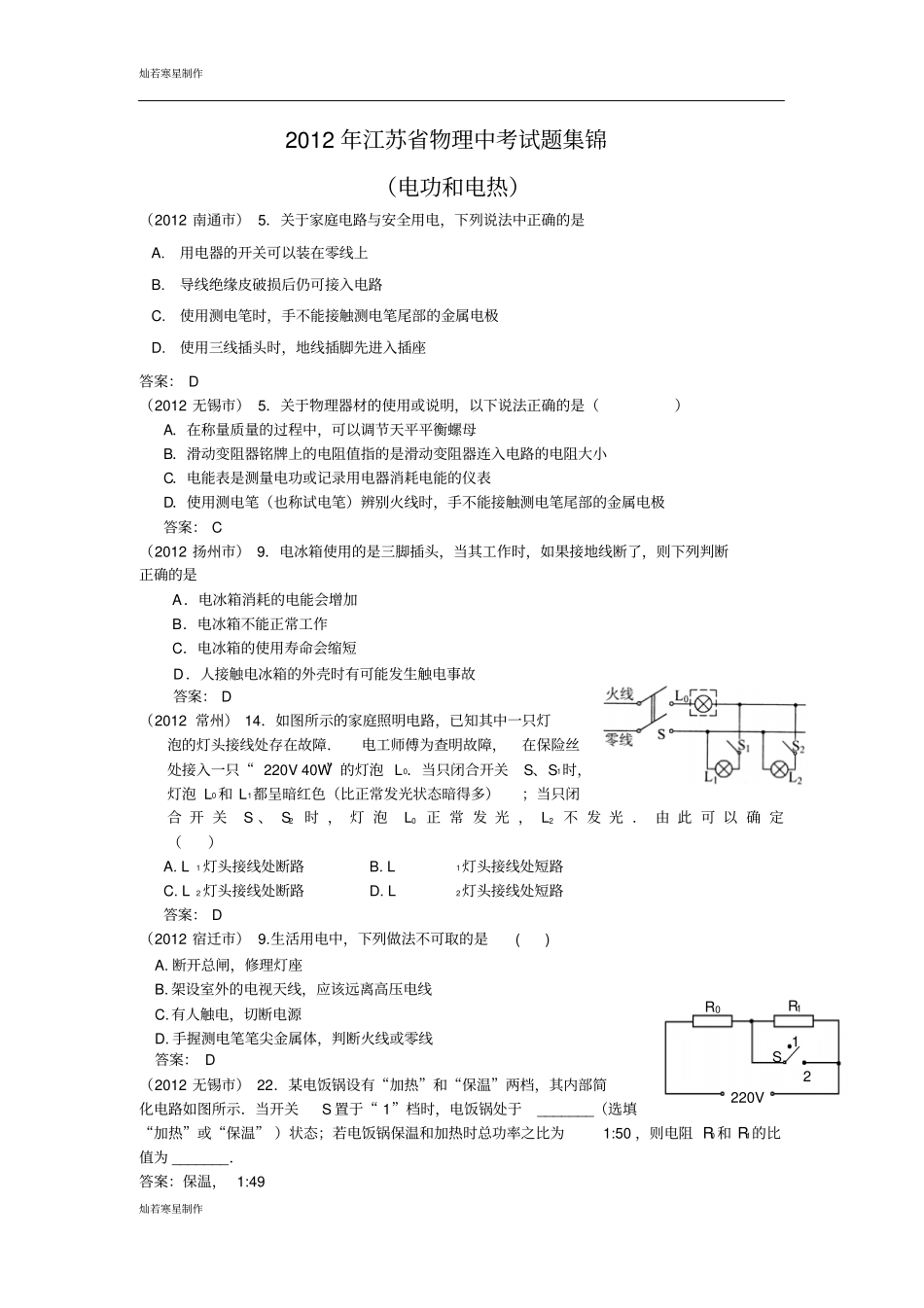

灿若寒星制作灿若寒星制作2012 年江苏省物理中考试题集锦（电功和电热）（2012 南通市） 5．关于家庭电路与安全用电，下列说法中正确的是 A.用电器的开关可以装在零线上 B.导线绝缘皮破损后仍可接入电路 C.使用测电笔时，手不能接触测电笔尾部的金属电极 D.使用三线插头时，地线插脚先进入插座答案： D （2012 无锡市） 5．关于物理器材的使用或说明，以下说法正确的是（）A．在称量质量的过程中，可以调节天平平衡螺母B．滑动变阻器铭牌上的电阻值指的是滑动变阻器连入电路的电阻大小C．电能表是测量电功或记录用电器消耗电能的仪表D．使用测电笔（也称试电笔）辨别火线时，手不能接触测电笔尾部的金属电极答案： C （2012 扬州市） 9．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是A．电冰箱消耗的电能会增加B．电冰箱不能正常工作C．电冰箱的使用寿命会缩短D．人接触电冰箱的外壳时有可能发生触电事故答案： D（2012 常州） 14．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“ 220V 40W”的灯泡 L0．当只闭合开关S、S1时，灯泡 L0 和 L1都呈暗红色（比正常发光状态暗得多）；当只闭合 开 关S 、 S2 时 ， 灯 泡L0 正 常 发 光 ， L2 不 发 光 ． 由 此 可 以 确 定（）A. L1 灯头接线处断路 B. L1灯头接线处短路C. L2 灯头接线处断路 D. L2灯头接线处短路答案： D （2012 宿迁市） 9.生活用电中，下列做法不可取的是( ) A. 断开总闸，修理灯座B. 架设室外的电视天线，应该远离高压电线C.有人触电，切断电源D. 手握测电笔笔尖金属体，判断火线或零线答案： D （2012 无锡市） 22．某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示．当开关S 置于“ 1”档时，电饭锅处于_______（选填“加热”或“保温” ）状态；若电饭锅保温和加热时总功率之比为1:50 ，则电阻 R0 和 R1的比值为 _______．答案：保温， 1:49 220V S 1 2 R0R1灿若寒星制作灿若寒星制作（2012 扬州市） 19．如图所示， 电源电压 6V 不变， 电阻 R1=10Ω，R2=20Ω，当开关 S 接到点 2 时，电压表示数为▲V ；当开关 S 转换到点 1 时，在 10s 内电流所做的功为▲J．答案： 2V，36J（2012 常州） 20. 2012 年 4 月 22 日，中国新一代“人造太阳”实验装置───...
