超声诊疗仪基础知识VIP免费

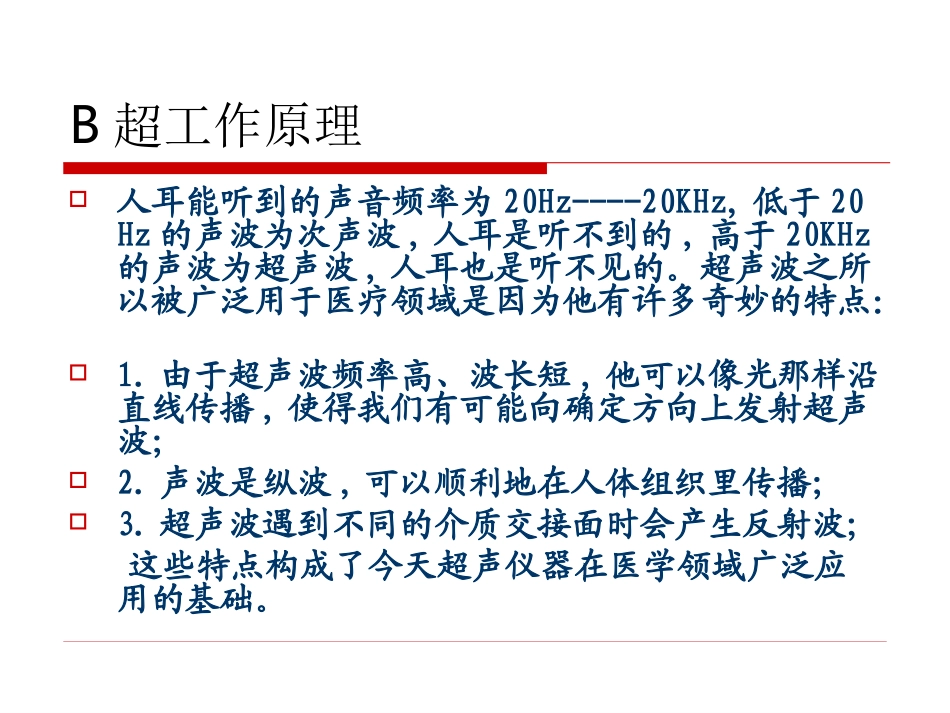

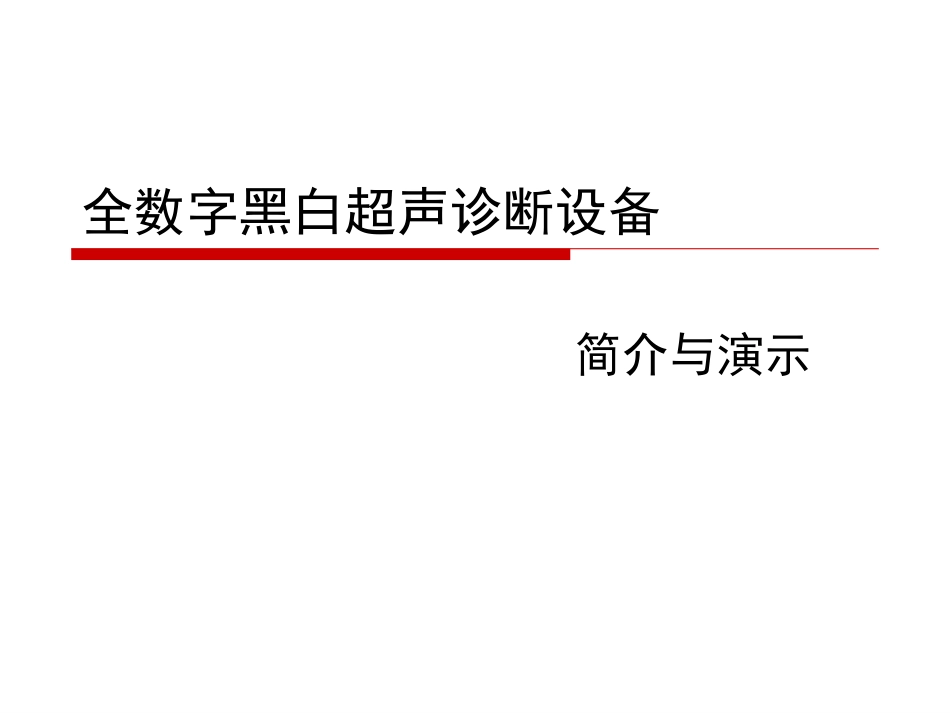

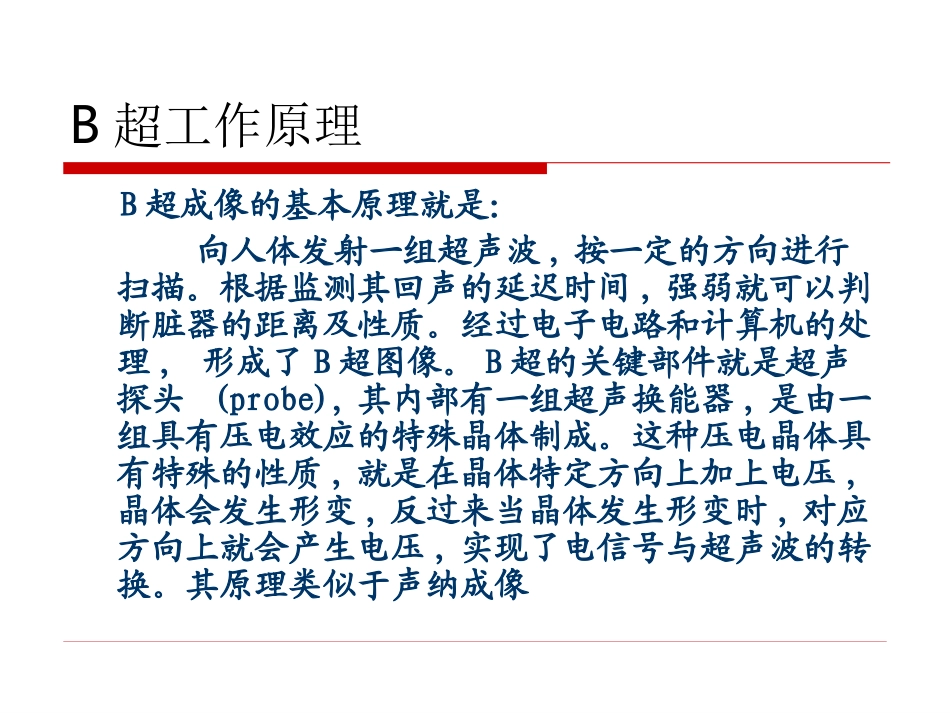

全数字黑白超声诊断设备简介与演示B超工作原理人耳能听到的声音频率为20Hz----20KHz,低于20Hz的声波为次声波,人耳是听不到的,高于20KHz的声波为超声波,人耳也是听不见的。超声波之所以被广泛用于医疗领域是因为他有许多奇妙的特点：1.由于超声波频率高、波长短,他可以像光那样沿直线传播,使得我们有可能向确定方向上发射超声波；2.声波是纵波,可以顺利地在人体组织里传播；3.超声波遇到不同的介质交接面时会产生反射波；这些特点构成了今天超声仪器在医学领域广泛应用的基础。B超成像的基本原理就是：向人体发射一组超声波,按一定的方向进行扫描。根据监测其回声的延迟时间,强弱就可以判断脏器的距离及性质。经过电子电路和计算机的处理,形成了B超图像。B超的关键部件就是超声探头(probe),其内部有一组超声换能器,是由一组具有压电效应的特殊晶体制成。这种压电晶体具有特殊的性质,就是在晶体特定方向上加上电压,晶体会发生形变,反过来当晶体发生形变时,对应方向上就会产生电压,实现了电信号与超声波的转换。其原理类似于声纳成像B超工作原理B超的组成一台B超主要由以下三部分组成：1.探头；2.主机；3.显示器显示器主机探头B超探头探头结构B超探头探头分类1.凸阵探头；2.高频线阵探头；3.微凸探头；4.腔体探头（阴道探头和直肠探头）；B超探头凸阵探头：适用于腹部（包括肝、肾、胆囊、胰腺）等部位的检查；高频线阵（浅表）探头：适用于小器官（甲状腺、乳腺、睾丸、新生儿、外周血管及前列腺）等部位的检查；微凸探头：适用于心脏（包括成人、儿童心脏）等部位的检查；腔体探头：通常指阴道探头，适用于妇科（包括子宫、卵巢）、产科（包括早孕、基本产科、完全产科、多胎、胎儿回声）的检查；B超探头探头规格的识别：常见的探头规格有：R50、R60、R10、R13、R20、L40等。这里面，R表示探头扫描方式为凸阵扫描；后面的数字表示扫描的曲率半径；L表示探头扫描方式为线阵扫描；后面的数字表示扫描的宽度。例如：R60表示此探头为凸阵探头，扫描曲率半径为60mm。B超探头探头扫描角度的计算:根据探头的扫描半径我们可以计算探头的实际扫描角度。80阵元的R60探头阵元间距为0.78mm128阵元的R60探头阵元间距为0.50mm那么我们可以根据公式来计算角度80（阵元）×0.78（阵元间距）2×π×60（半径）计算出来的结果就是此探头的扫描角度了R=60mm×360°探头声透镜超声探头的频带探头的中心频率：指探头工作时的主要发射频率，如：常见的凸阵探头标称3.5MHz，这就是此探头的中心频率。变频：超声频率越高探测深度越浅但回波信号分辨率越好，频率越低，探测深度越深，但回波信号分辨率越差。探测不同检测部位，就需要变动探头的发射频率，以达到最好的效果。探头的变频组数以及变频点位置可以根据招投标要求修改B超的工作频率：指所有探头的发射频率范围。如：ZQ-9902，支持凸阵探头，探头变频范围为2.0-5.0MHz支持高频线阵探头，探头变频范围为5.0-10.0MHz，支持腔体探头，探头变频范围为5.0-8.0MHz，那么ZQ-9902的工作频率就是2.0-10.0MHz。组织谐波成像谐波成像:由于声在人体组织内传播过程产生的非线性以及组织界面入射/反射关系的非线性，使得当发射的声波频率为f0时，回波（由于反射或散射）频率中除有f0（称基波），还有2f0，3f0……等成分（称为谐波），其中以二次谐波（2f0）的能量最大。利用回声（反射或散射）中的二次谐波所携带的人体信息形成的声像图称为超声谐波成像。（TissueHarmonicImaging）通常缩写为THI如图：蓝线为基波，当发射频率为2.5MHz时，红线为二次谐波频率为5.0MHz。宽带宽带接收接收近场近场远场远场发射频谱发射频谱2f0f0宽带宽带发射发射B超显示器一般分为CRT显示器和LCD（液晶）显示器CRT显示器又有黑白显示器和彩色显示器体现显示器的性能的技术指标就是看显示器所能达到的分辨率；分辨率的表现为横向扫描线数×纵向扫描线数。如：分辨率为800×600，表明此时显示器横向扫描线数为800线，纵向扫描线数为600线。通道和阵元通道：可等同于物理通道。对接收通道而言，通道即指具有接收隔离、前置放大、TGC控制等具体电路的硬件。在多声束形成技...
