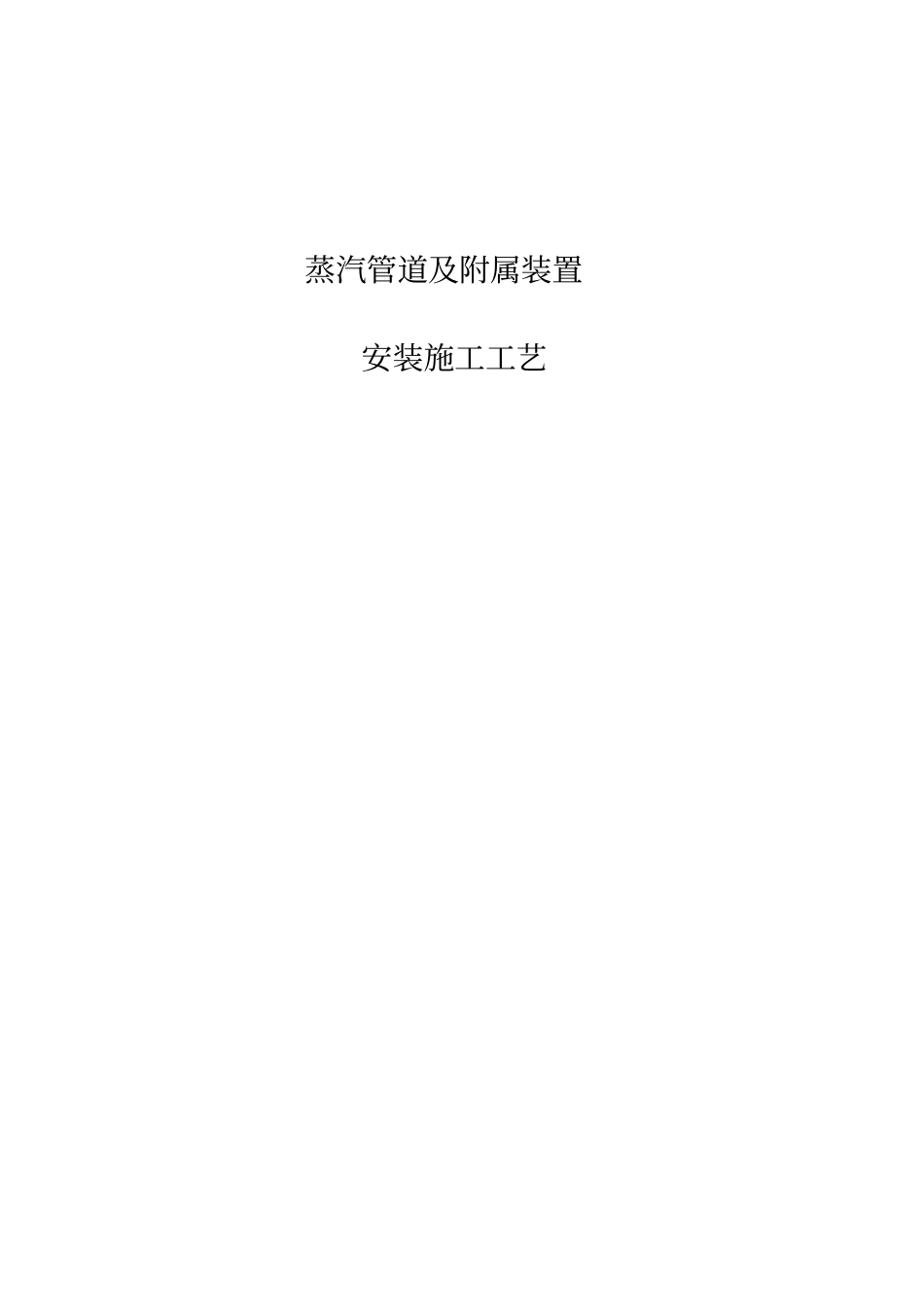

蒸汽管道及附属装置施工工艺

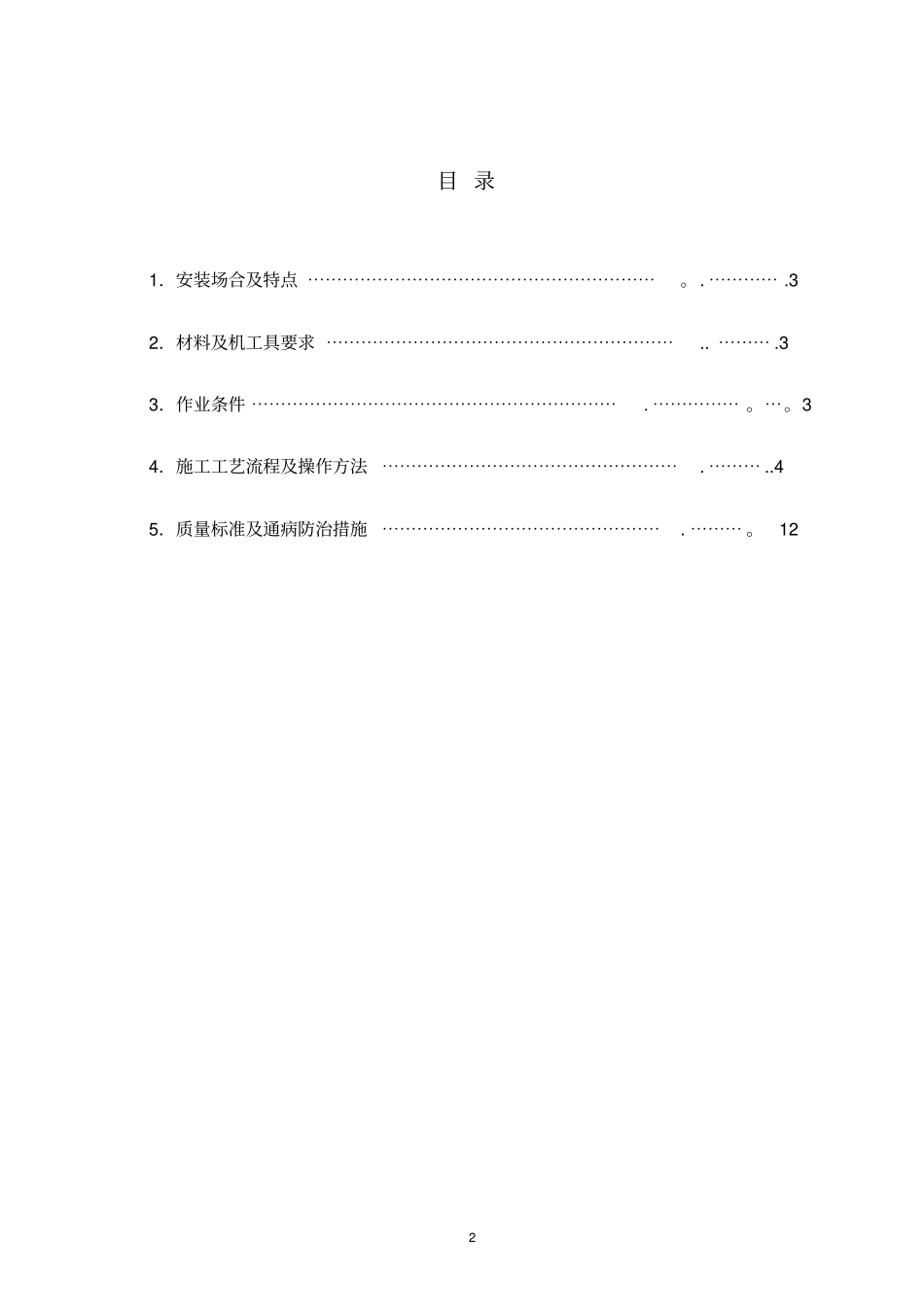

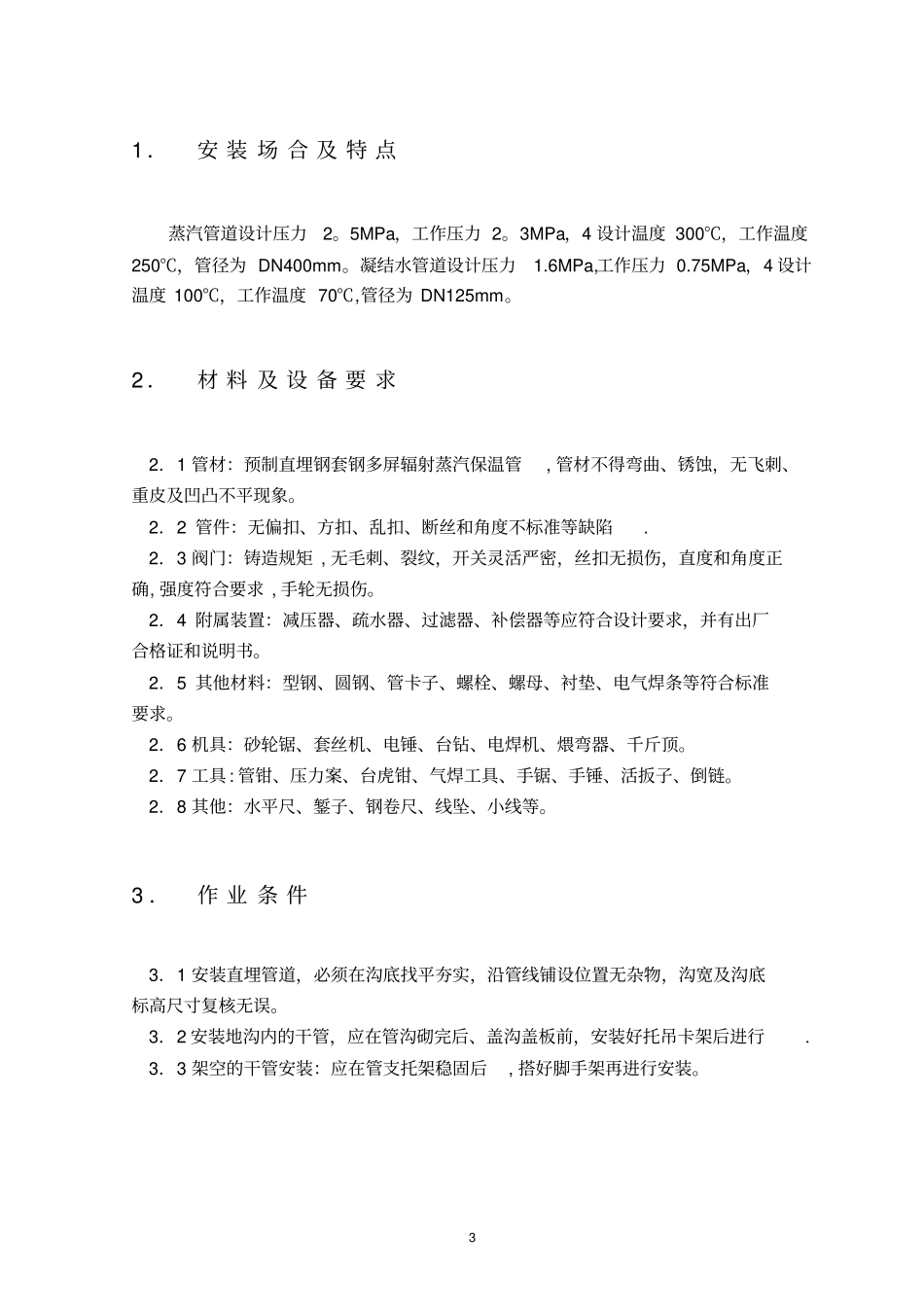

蒸汽管道及附属装置安装施工工艺2 目 录1．安装场合及特点 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯。. ⋯⋯⋯⋯ .3 2．材料及机工具要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ⋯⋯⋯ .3 3．作业条件 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯⋯⋯ 。⋯。3 4．施工工艺流程及操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯ ..4 5．质量标准及通病防治措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯ 。 12 3 1 ．安 装 场 合 及 特 点蒸汽管道设计压力2。5MPa，工作压力 2。3MPa，4 设计温度 300℃，工作温度250℃，管径为 DN400mm。凝结水管道设计压力1.6MPa,工作压力 0.75MPa，4 设计温度 100℃，工作温度 70℃,管径为 DN125mm。2 ．材 料 及 设 备 要 求2．1 管材：预制直埋钢套钢多屏辐射蒸汽保温管, 管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。2．2 管件：无偏扣、方扣、乱扣、断丝和角度不标准等缺陷. 2．3 阀门：铸造规矩 , 无毛刺、裂纹，开关灵活严密，丝扣无损伤，直度和角度正确, 强度符合要求 , 手轮无损伤。2．4 附属装置：减压器、疏水器、过滤器、补偿器等应符合设计要求，并有出厂合格证和说明书。2．5 其他材料：型钢、圆钢、管卡子、螺栓、螺母、衬垫、电气焊条等符合标准要求。2．6 机具：砂轮锯、套丝机、电锤、台钻、电焊机、煨弯器、千斤顶。2．7 工具 : 管钳、压力案、台虎钳、气焊工具、手锯、手锤、活扳子、倒链。2．8 其他：水平尺、錾子、钢卷尺、线坠、小线等。3 ．作 业 条 件3．1 安装直埋管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。3．2 安装地沟内的干管，应在管沟砌完后、盖沟盖板前，安装好托吊卡架后进行. 3．3 架空的干管安装：应在管支托架稳固后, 搭好脚手架再进行安装。4 4 ．施 工 工 艺 流 程 及 操 作 方 法4． 1 工 艺 流 程 ：4． 2 安 装 前 准 备 ：4．2．1 认真熟悉图纸，根据土建施工进度, 预留槽洞及预埋件。4．2．2 按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图 . 把干管起点、末端和拐弯、节点、预留口、座标位置等找好。4． 3 室 外 蒸 汽 管 道 安 装4．3．1 管道直埋 : 4．3．1．1 根据设计图纸的位置，进行测量、打桩、放线、挖土、地沟垫层处理等。4．3．1．2 ...
