蒸汽管道计算实例

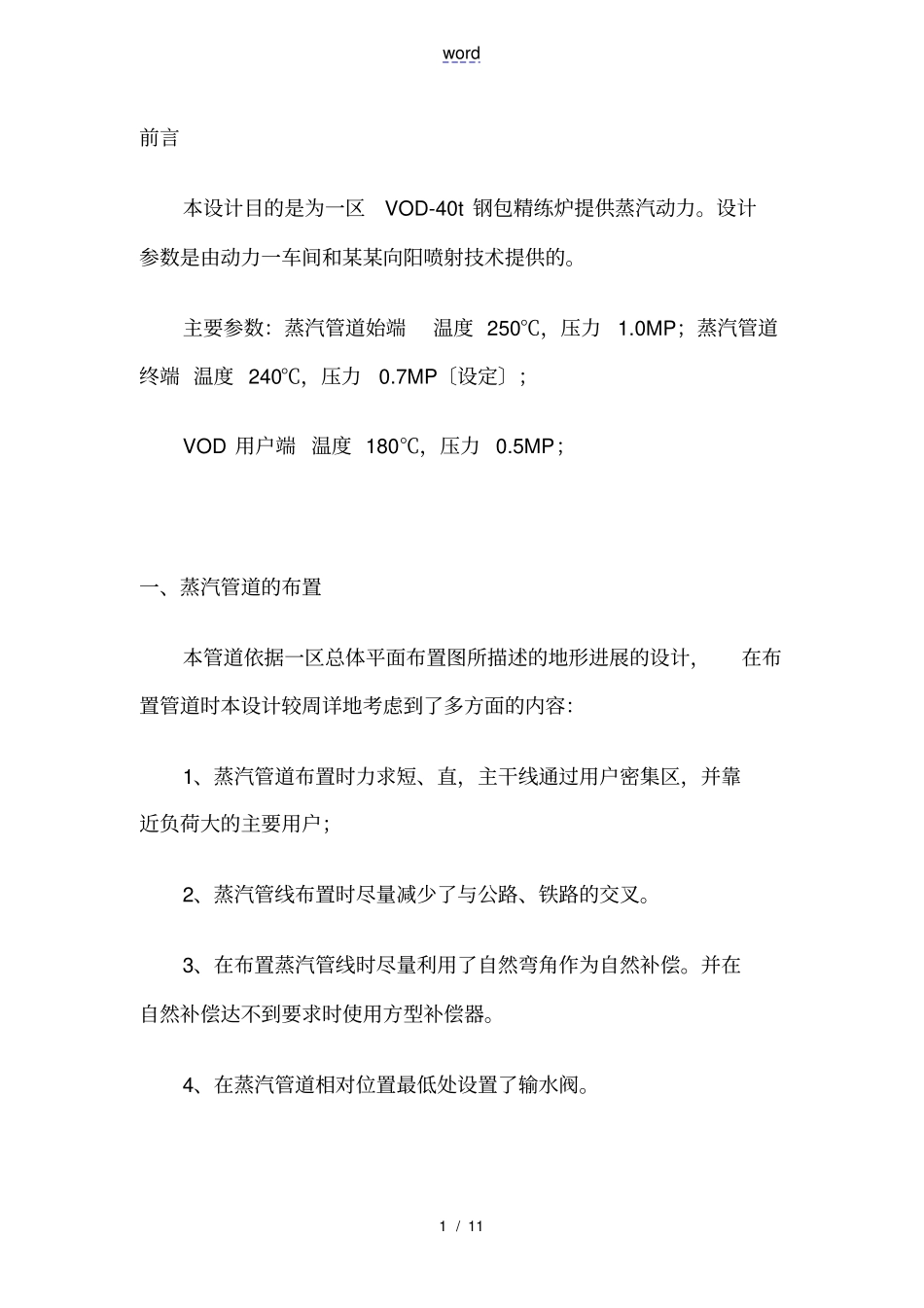

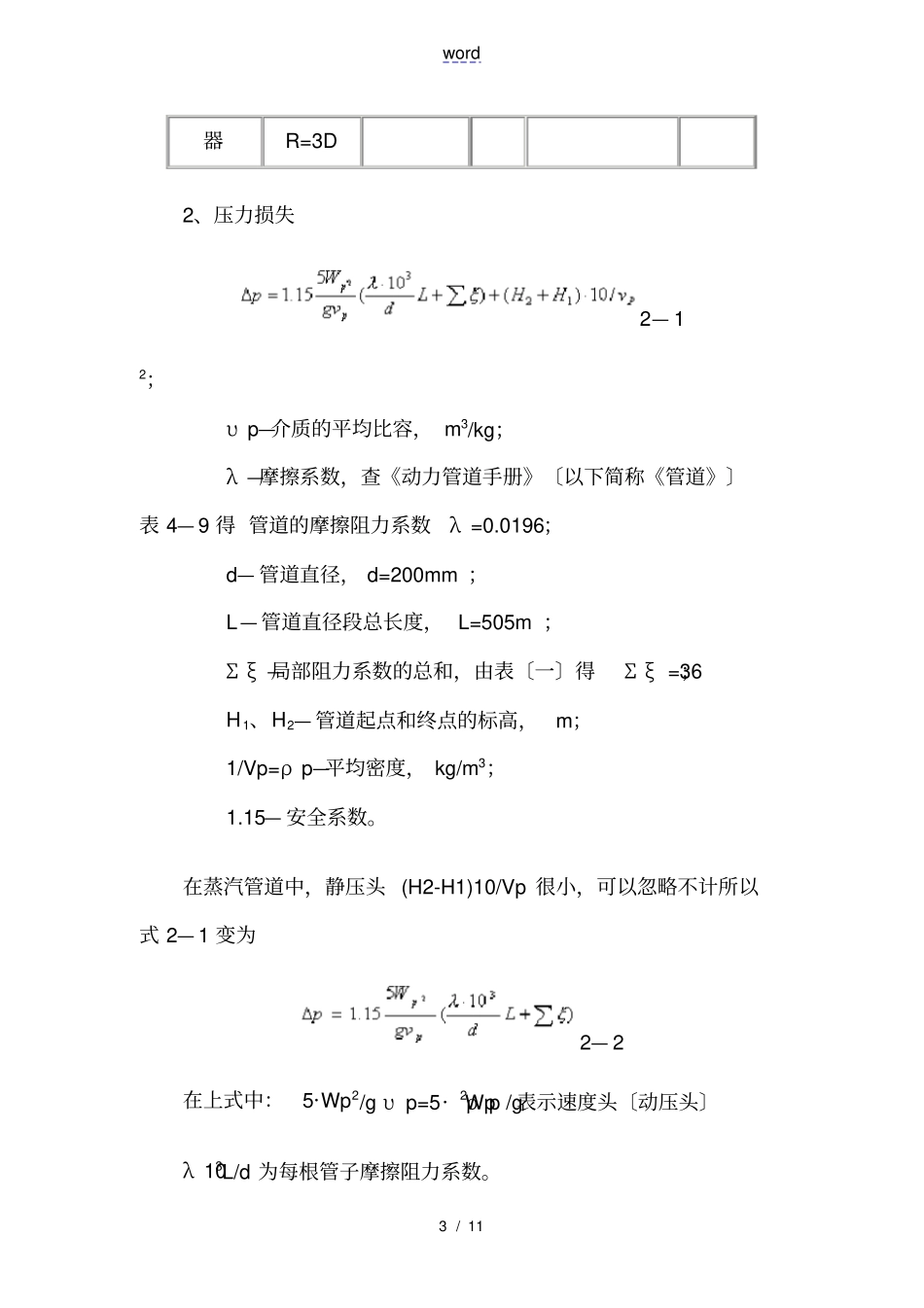

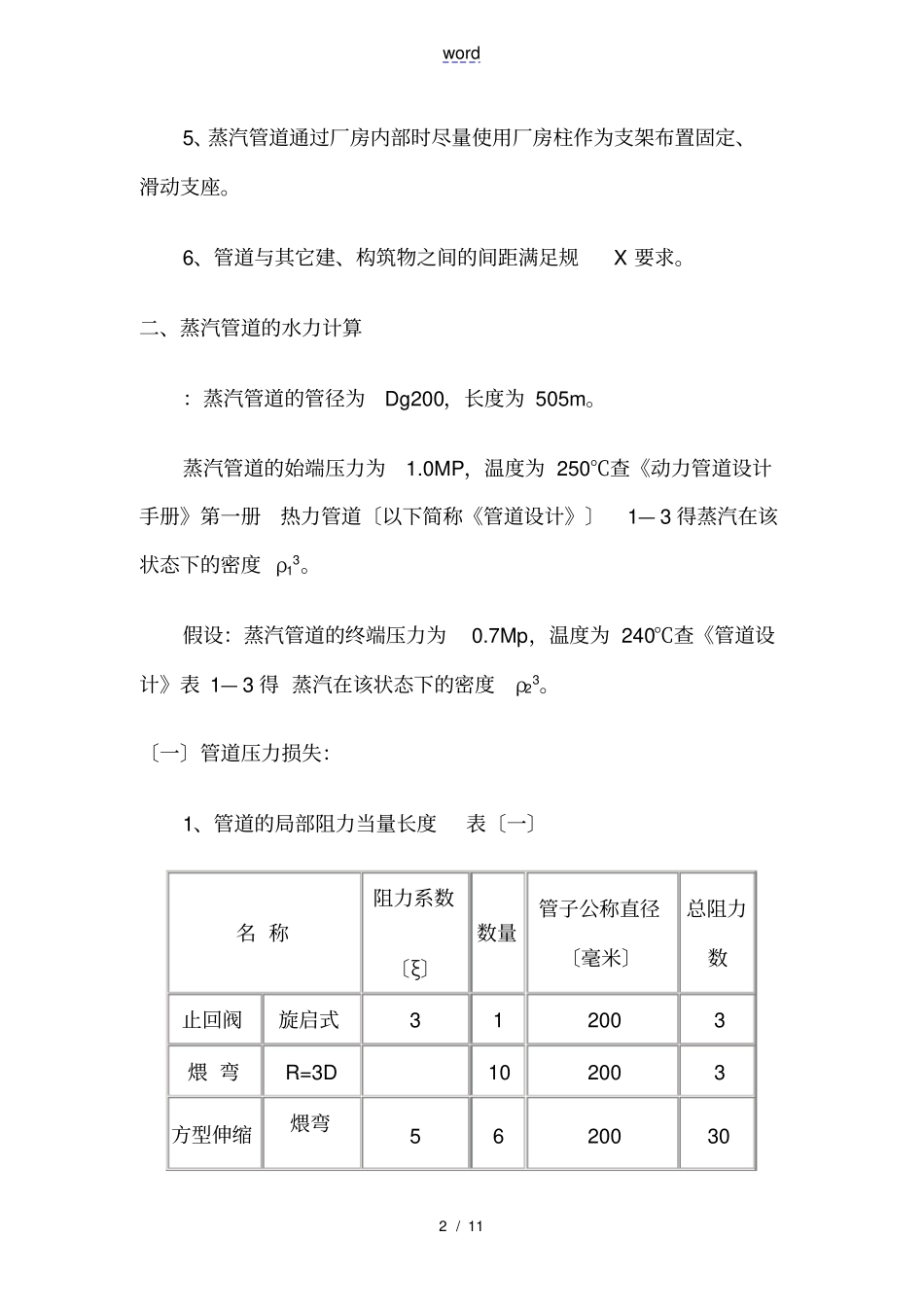

word 1 / 11 前言本设计目的是为一区VOD-40t 钢包精练炉提供蒸汽动力。设计参数是由动力一车间和某某向阳喷射技术提供的。主要参数：蒸汽管道始端温度 250℃，压力1.0MP；蒸汽管道终端 温度 240℃，压力0.7MP〔设定〕；VOD 用户端 温度 180℃，压力 0.5MP；一、蒸汽管道的布置本管道依据一区总体平面布置图所描述的地形进展的设计，在布置管道时本设计较周详地考虑到了多方面的内容：1、蒸汽管道布置时力求短、直，主干线通过用户密集区，并靠近负荷大的主要用户；2、蒸汽管线布置时尽量减少了与公路、铁路的交叉。3、在布置蒸汽管线时尽量利用了自然弯角作为自然补偿。并在自然补偿达不到要求时使用方型补偿器。4、在蒸汽管道相对位置最低处设置了输水阀。word 2 / 11 5、蒸汽管道通过厂房内部时尽量使用厂房柱作为支架布置固定、滑动支座。6、管道与其它建、构筑物之间的间距满足规X 要求。二、蒸汽管道的水力计算：蒸汽管道的管径为Dg200，长度为 505m。蒸汽管道的始端压力为1.0MP，温度为 250℃查《动力管道设计手册》第一册热力管道〔以下简称《管道设计》〕1— 3 得蒸汽在该状态下的密度 ρ13。假设：蒸汽管道的终端压力为0.7Mp，温度为 240℃查《管道设计》表 1— 3 得 蒸汽在该状态下的密度ρ23。〔一〕管道压力损失：1、管道的局部阻力当量长度表〔一〕名 称阻力系数〔ξ〕数量管子公称直径〔毫米〕总阻力数止回阀旋启式3 1 200 3 煨 弯R=3D 10 200 3 方型伸缩煨弯5 6 200 30 word 3 / 11 器R=3D 2、压力损失2— 1 2；υ p—介质的平均比容， m3/kg；λ —摩擦系数，查《动力管道手册》〔以下简称《管道》〕表 4— 9 得 管道的摩擦阻力系数λ =0.0196 ；d— 管道直径， d=200mm ；L— 管道直径段总长度， L=505m ；Σ ξ —局部阻力系数的总和，由表〔一〕得Σ ξ =36；H1、H2— 管道起点和终点的标高，m；1/Vp=ρ p—平均密度， kg/m3；1.15— 安全系数。在蒸汽管道中，静压头 (H2-H1)10/Vp 很小，可以忽略不计所以式 2— 1 变为2— 2 在上式中：5·Wp2/g υ p=5·Wp2ρ p /g表示速度头〔动压头〕λ 103L/d 为每根管子摩擦阻力系数。word 4 / 11 把上述数值代入 2— 2 中得=0.316 Mp 计算出的压力降为0.447Mp，所以蒸汽管道的终端压力P2=P1-Δ p=1.0-0.316=0.684 Mp。相对误差为：〔 0.7-0.684〕/0.7=2.3% 。所以假设压力合理〔二〕...
