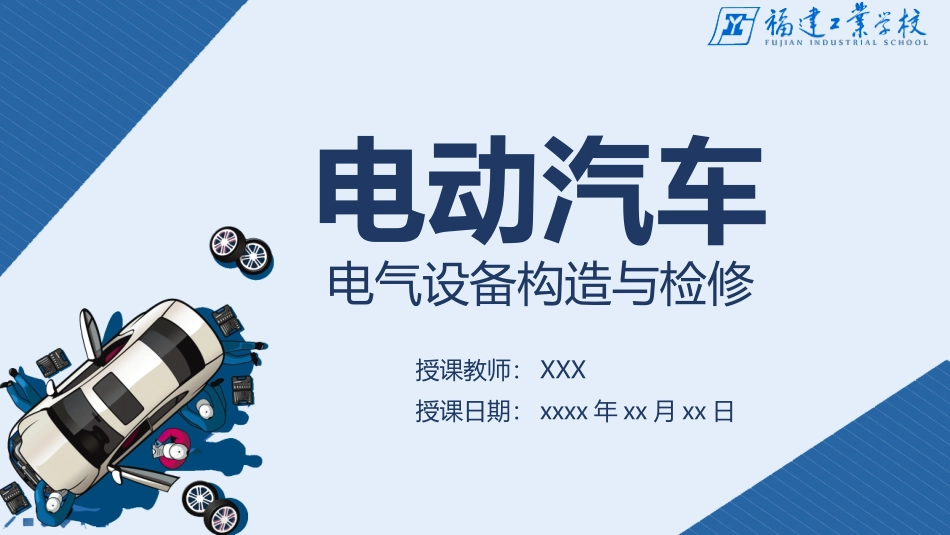

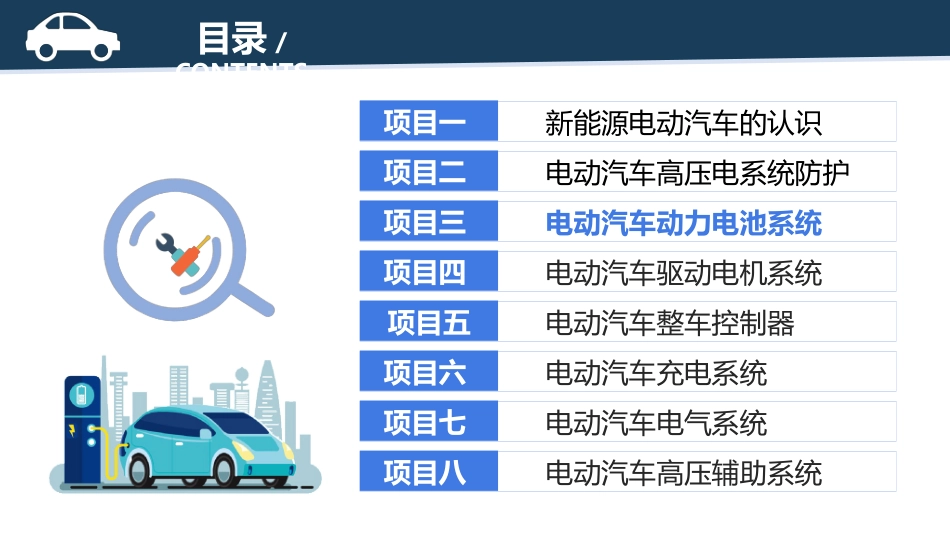

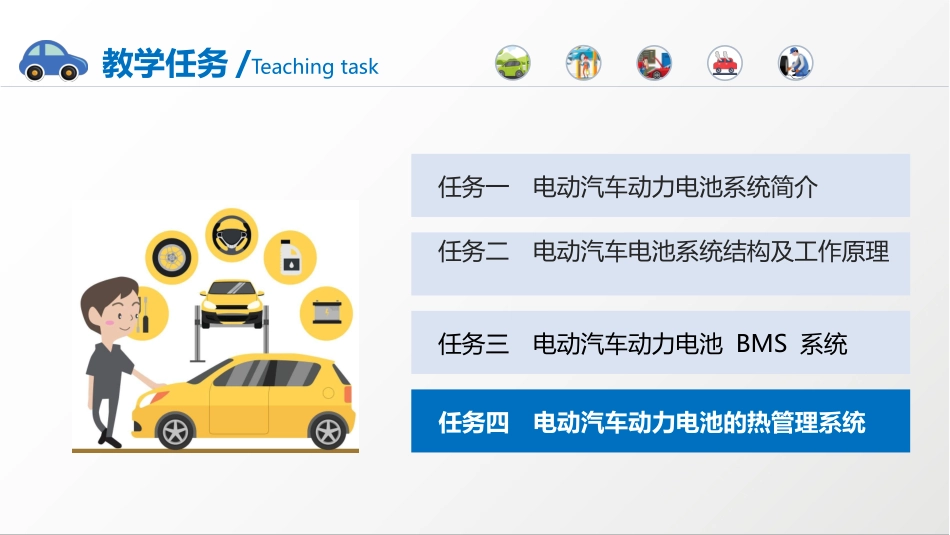

授课教师：XXX授课日期：xxxx年xx月xx日电动汽车电气设备构造与检修目录/CONTENTS新能源电动汽车的认识项目一电动汽车高压电系统防护项目二电动汽车动力电池系统项目三电动汽车驱动电机系统项目四电动汽车整车控制器项目五电动汽车充电系统项目六电动汽车电气系统项目七电动汽车高压辅助系统项目八教学任务/Teachingtask任务一电动汽车动力电池系统简介任务二电动汽车电池系统结构及工作原理任务三电动汽车动力电池BMS系统任务四电动汽车动力电池的热管理系统学习目标/LearningObjectives1.了解动力蓄电池热管理系统的功能和作用。2.能够区分不同热管理系统的散热和保温方式。3.能够根据原理图找出相对应电池热管理系统中的零部件。学习任务/Learningtask实训室中的电动汽车在驾驶性测试后出现了发热异常的现象，请结合本学习目标对该车辆进行检测诊断，以小组形式讨论并将检测报告最终结果上交，由理论与实训教师共同评分。知识地图/Knowledgemap二、电池热管理系统的结构分类及原理一、电池热管理系统的作用三、DX3EV400电池热管理系统介绍2.温度对电池的影响3.电池热管理系统的作用1.电池热量的产生电动汽车动力蓄电池的热管理系统2.加热系统1.冷却系统3.保温系统1.电池热量的产生电池的主要热量来自于电池在使用过程中的内阻热；另一部分主要来自于电池内部的电化学反应热，图3-34为化学反应吸热/放热的示意图。图3-34化学反应吸热/放热示意图2.温度对电池的影响热量的产生导致电池温度上升，而温度的上升影响动力蓄电池的性能。同时，环境温度的过高过低同样影响电池的性能。温度对电池的影响电池的容量电池的充放电效率及功率电池的安全性电池的寿命注：以锂离子电芯为例，讲解温度对电池的影响。2.温度对电池的影响图3-35某电芯不同温度下的放电曲线•温度影响电池的容量。如图3-35、表3-1所示，电池在低温情况下较常温容量衰减近30%。高低温放电曲线25℃55℃-20℃容量保持电压/VCellNo.放电容量(Ah)百分比(%)25℃55℃-20℃25℃55℃-20℃1#17.56418.14712.488100%103.3%71.1%2#17.59118.37212.701100%104.4%72.2%平均值17.57718.25912.594100%103.85%71.6%表3-1某电芯不同温度下的放电容量保持率2.温度对电池的影响/kW（单体）SOC(%)/T(℃)0568102030405060708090100<00.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.000000.01840.01850.01850.01860.01860.01900.01850.01770.01630.01290.01320.01350.01400.000050.01920.01910.01900.01920.01970.02010.01940.01870.01780.01350.01390.01410.01450.0000100.04210.04250.04250.04310.04340.04380.04410.04440.03210.03270.03340.03430.03530.0000200.06010.06060.06100.06150.06210.06250.06320.06360.06430.06560.06700.05490.05650.0000300.07100.07180.07190.07230.07270.07440.07540.07600.07680.07870.08070.06870.07060.0000400.07000.07040.07050.07320.07200.07390.07400.07420.07550.07710.07840.06880.07090.0000450.05910.06020.06020.06080.06080.06220.06320.06360.06430.06570.06710.06880.07090.0000500.02870.02990.02990.03020.03020.03090.03150.03180.03200.03270.03340.03430.03540.0000550.02890.02310.02910.02970.02960.03010.03040.03110.03150.03160.03260.03400.03520.0000>550.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.0000•温度影响电池的充放电效率及功率。如表3-2所示，电池在低温下的及高温下的充放电效率及功率受限。表3-2某电芯的持续充放电功率表2.温度对电池的影响表3-2某电芯的持续充放电功率表（续表）SOC（%）/T（℃）0568102030405060708090100<-200.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.00000.0000-200.00000.00610.00610.00610.00640.01250.01900.03210.03260.03300.03360.03430.03510.0359-150.00000.00680.00690.00680.00700.01290.01890.03200.03240.03360.03410.03430.03580.0366-100.00000.01230.01230.01480.01600.02500.03160.03450.03410.03490.03520...
