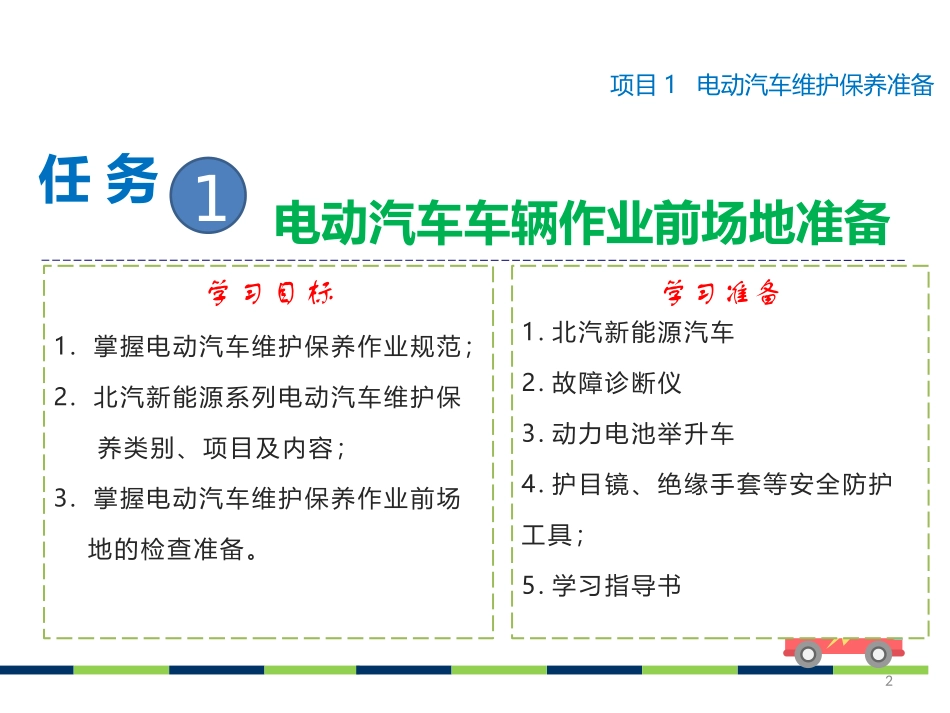

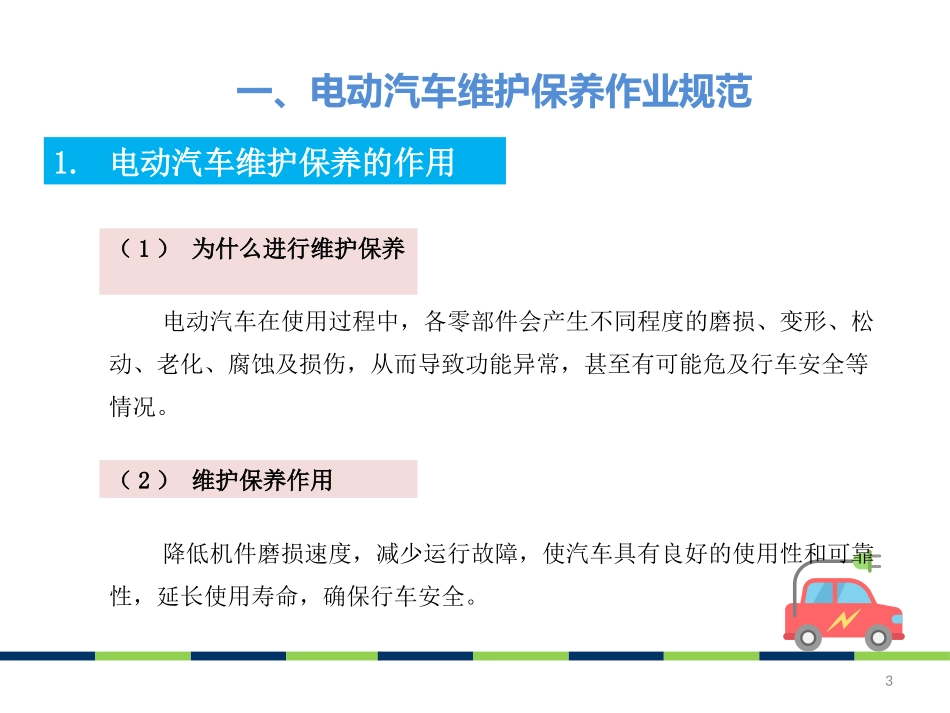

授课教师：电动汽车维护保养任务电动汽车车辆作业前场地准备项目1电动汽车维护保养准备学习目标1.掌握电动汽车维护保养作业规范；2.北汽新能源系列电动汽车维护保养类别、项目及内容；3.掌握电动汽车维护保养作业前场地的检查准备。学习准备1.北汽新能源汽车2.故障诊断仪3.动力电池举升车4.护目镜、绝缘手套等安全防护工具；5.学习指导书12一、电动汽车维护保养作业规范1.电动汽车维护保养的作用电动汽车在使用过程中，各零部件会产生不同程度的磨损、变形、松动、老化、腐蚀及损伤，从而导致功能异常，甚至有可能危及行车安全等情况。降低机件磨损速度，减少运行故障，使汽车具有良好的使用性和可靠性，延长使用寿命，确保行车安全。（1）为什么进行维护保养（2）维护保养作用3一、电动汽车维护保养作业规范2.电动汽车维护保养安全操作规范（1）维护保养场地周边不得有易燃物品及与工作无关的金属物品，无关人员和未经过高压安全培训人员，不允许进入场地对电动车辆进行调试维护。（2）维护保养人员必须佩戴必要的防护工具，不得佩戴金属饰物。（3）与工作无关的工具不得带入工作场地，必须使用的金属工具，手持部分一定要做绝缘处理。4一、电动汽车维护保养作业规范2.电动汽车维护保养安全操作规范（4）维护保养现场整车高压上电，必须两人以上进行，一人操作、一人监护。（5）整车故障必须拖车时，一定要把变速器置于空档，当不能挂空档或者不能确定档位时，必须卸下传动轴或者半轴。（6）维护保养过程中严格遵循先低压后高压、先常规项后高压的顺序。53.北汽新能源系列电动汽车维护保养类别、项目及内容保养类别保养项目累计行驶里程（公里）1000020000300004000050000以此类推A级保养全车保养√√√B级保养高压、安全检查√√√电动汽车保养类别一、电动汽车维护保养作业规范（1）电动汽车保养类别：根据行驶里程分为A、B级两类63.北汽新能源系列电动汽车维护保养类别、项目及内容一、电动汽车维护保养作业规范系统类别检查内容处理方法保养级别及项目A级B级动力电池系统安全防护检查并视情处理√√绝缘检查并视情处理√√接插件状态检查视情处理√√标识检查视情处理√螺栓紧固力矩检查视情处理√√动力电池加热功能检查检查视情处理√外部检查清洁处理√√数据采集分析视情处理电机系统安全防护检查视情处理√√绝缘检查检查视情处理√√电机及控制器冷却检查检查视情处理√√外部检查清洁处理√√（2）北汽新能源系列电动汽车维护保养项目及内容73.北汽新能源系列电动汽车维护保养类别、项目及内容一、电动汽车维护保养作业规范系统类别检查内容处理方法保养级别及项目A级B级电器电控系统机舱及各部位低压线束防护及固定检查视情处理√√机舱及各部位插接件状态检查视情处理√√机舱及底盘高压线束防护及固定检查视情处理√√机舱及底盘各高、低压电器固定及插接件连接状态检查视情处理并清洁√√蓄电池检查电量状态，并视情况处理√√灯光、信号检查并视情况处理√√充电口及高压线检查并视情况处理√√高压绝缘监测系统检测并视情处理√故障诊断系统报警监测检测检查并视情处理√制动系统驻车制动器检查效能并视情处理√√制动装置泄漏检查√√制动液液位检查√√制动真空泵、控制器检查（漏气），并视情处理√√前、后制动摩擦副检查并视情况更换√√（2）北汽新能源系列电动汽车维护保养项目及内容83.北汽新能源系列电动汽车维护保养类别、项目及内容一、电动汽车维护保养作业规范系统类别检查内容处理方法保养级别及项目A级B级转向系统转向盘及转向管柱连接紧固状态检查并视情况处理√√转向机本体连接紧固状态检查并视情况处理√√检查转向横拉杆间隙及防尘套检查并视情况处理√√检查转向助力功能路试并视情况处理√车身系统风窗及洗涤雨刷检查并视情况更换处理√√顶窗检查并视情况处理√√座椅及滑道检查并视情况处理√√门锁及铰链检查并视情况处理√√机舱铰链及锁扣检查并视情况处理√√后背门（厢）铰链及锁检查并视情况处理√√（2）北汽新能源系列电动汽车维护保养项目及内容93.北汽新能源系列电动汽车维护保养类别、项目及内容一、电动汽车维护保养作业规...
