电力通信基础知识VIP免费

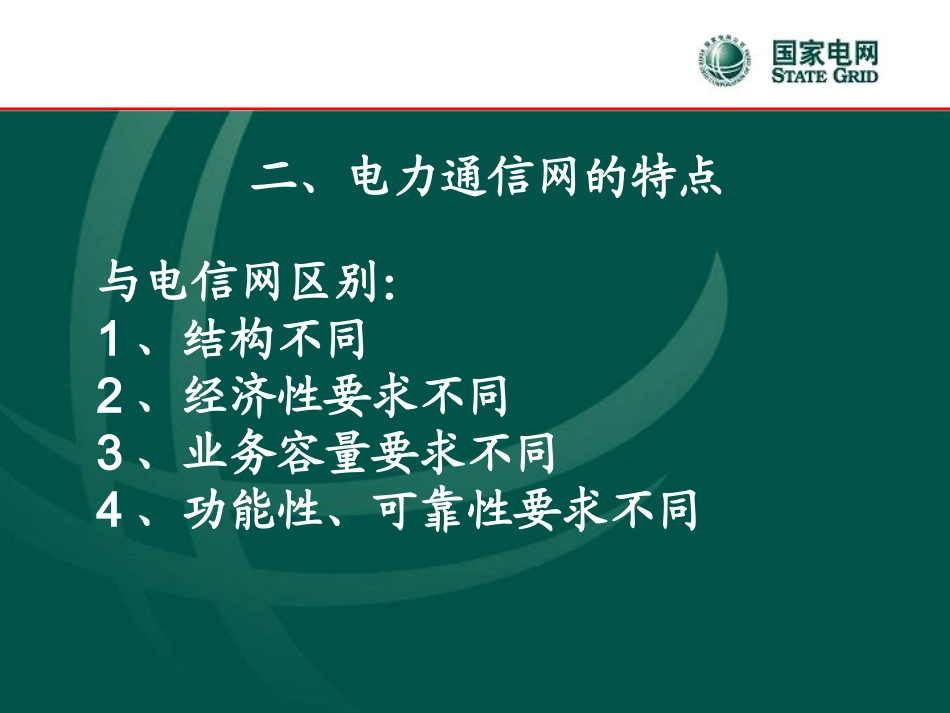

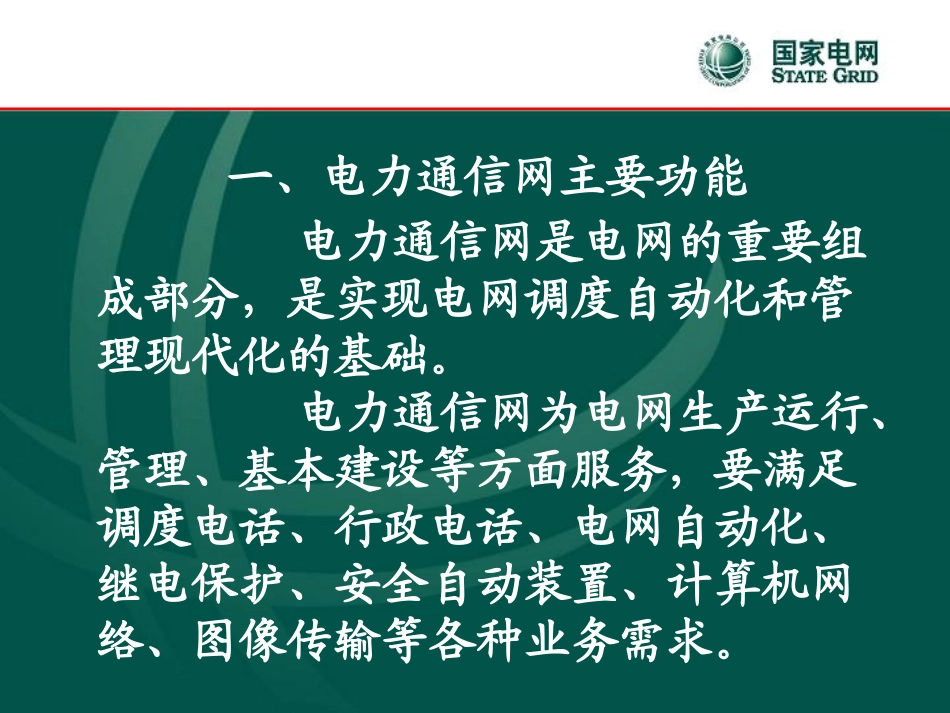

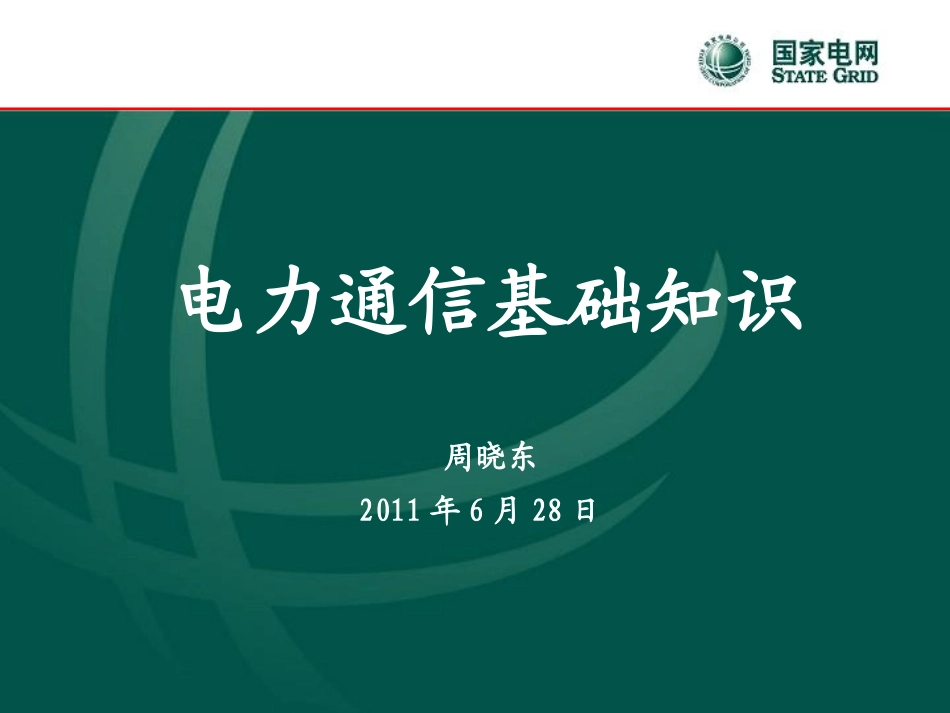

周一视频早调会工作汇报部门单位年月日电力通信基础知识周晓东2011年6月28日周一视频早调会工作汇报部门单位年月日一、电力通信网主要功能电力通信网是电网的重要组成部分，是实现电网调度自动化和管理现代化的基础。电力通信网为电网生产运行、管理、基本建设等方面服务，要满足调度电话、行政电话、电网自动化、继电保护、安全自动装置、计算机网络、图像传输等各种业务需求。周一视频早调会工作汇报部门单位年月日二、电力通信网的特点与电信网区别：1、结构不同2、经济性要求不同3、业务容量要求不同4、功能性、可靠性要求不同周一视频早调会工作汇报部门单位年月日三、电力通信网主要采用通信技术电力通信网中按功能分类：1、传输网2、业务网3、支撑网周一视频早调会工作汇报部门单位年月日电力通信网按照技术分类主要有：1、电力线载波2、通信电缆3、微波通信4、光纤通信5、数字程控交换6、数据网通信7、通信监控系统8、同步时钟网周一视频早调会工作汇报部门单位年月日光纤通信电力通信主要应用光缆：普通光缆、OPGW光缆、ADSS光缆、GWWOP光缆、OPPC光缆等。光纤通信传输技术有：PDH、SDH、WDM、DWDM等周一视频早调会工作汇报部门单位年月日中心束管式普通光缆周一视频早调会工作汇报部门单位年月日ADSS光缆（全介质自承式光缆）周一视频早调会工作汇报部门单位年月日周一视频早调会工作汇报部门单位年月日OPGW光缆铝包钢线铝包钢线不锈钢管光单元不锈钢管光单元防腐油膏防腐油膏铝合金线铝合金线周一视频早调会工作汇报部门单位年月日ODF(光纤配线架）为光缆提供接口作用周一视频早调会工作汇报部门单位年月日光纤跳线连接光端设备周一视频早调会工作汇报部门单位年月日光端机（华为metro3000）周一视频早调会工作汇报部门单位年月日DDF(数字配线架）为2M线的连接中起中间连接作用周一视频早调会工作汇报部门单位年月日电力线载波载波机、保护收发信机载波机、保护收发信机电力线路耦合电容器结合滤波器阻波器周一视频早调会工作汇报部门单位年月日四、福建电力通信介绍1、福建电力通信的发展周一视频早调会工作汇报部门单位年月日2、骨干通信网骨干通信网用于35kV及以上高压电网中传送与电网生产、调度管理相关的各类业务信息。周一视频早调会工作汇报部门单位年月日福建省公司骨干通信网覆盖率现状汇总统计附表1福建省公司骨干通信网覆盖率现状汇总统计表序号单位总数量光传输网络覆盖情况行政交换网覆盖情况调度交换网覆盖情况会议电视网覆盖情况数据通信网覆盖情况备注覆盖数量覆盖率覆盖数量覆盖率覆盖数量覆盖率覆盖数量覆盖率覆盖数量覆盖率1500kV及以上变电站1414100%14100%14100%14100%964%2330/220kV变电站109109100%109100%109100%00%4541%3110/66kV变电站47945294%40184%479100%00%13228%435kV变电站48823248%23648%488100%00%6012%5地市级公司99100%9100%9100%9100%9100%6县级公司666598%6598%6598%5583%58%7国网公司直属单位33100%3100%00%00%3100%8区域及省公司直属单位201050%20100%525%735%20100%9地市级公司直属单位2323100%23100%00%00%1565%10地市级营业网点774964%5774%00%00%45%11县级及以下营业网点67452678%24837%00%00%6910%12省级及以上直调电厂4040100%40100%40100%1538%40100%合计20021532－－－1225－－－1209－－－100－－－411－－－填报说明：1、以2009年底为截止日期。2、省公司对本级（Ⅲ级）和所辖地市公司Ⅳ级骨干通信网的情况进行汇总填报，区域公司对本级（Ⅱ级）和所辖Ⅲ、Ⅳ级骨干通信网的整体情况进行汇总填报，国网公司对本级（Ⅰ级）和所辖Ⅱ、Ⅲ、Ⅳ级骨干通信网整体情况进行汇总填写。周一视频早调会工作汇报部门单位年月日福建省公司骨干传输网现状汇总统计附表2福建省公司骨干通信网传输网现状汇总统计表序号统计类别单位本级建设现状所辖公司建设现状汇总备注1光缆1.1OPGW光缆公里779863451.2ADSS光缆公里11211581.3其它光缆公里36812151.4合计公里827887182传输设备2.1光纤传输设备台/套56915872.2微波传输设备台/套79682.3载波传输设备台/套8810962.4卫星通信设备台/套30含应急通信2.5其它传输设备台/套2986842.6合计台...
