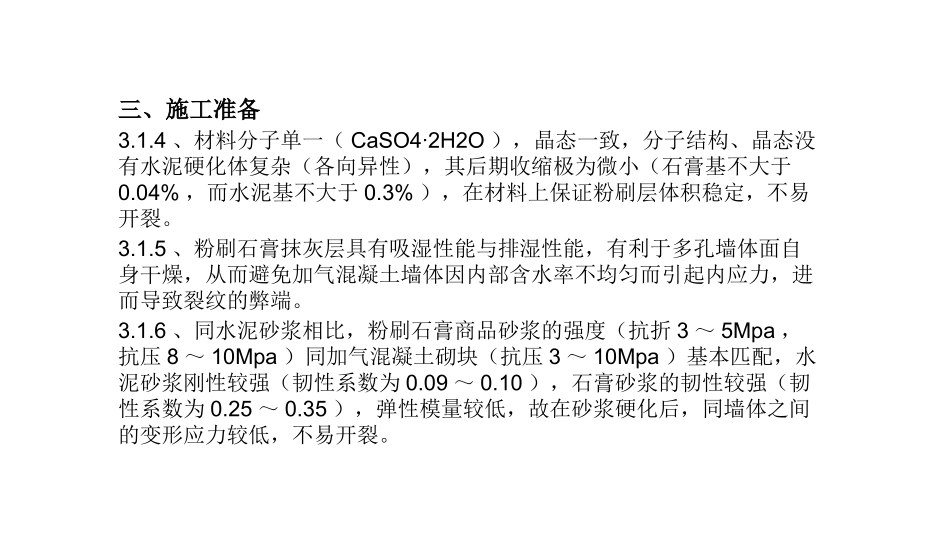

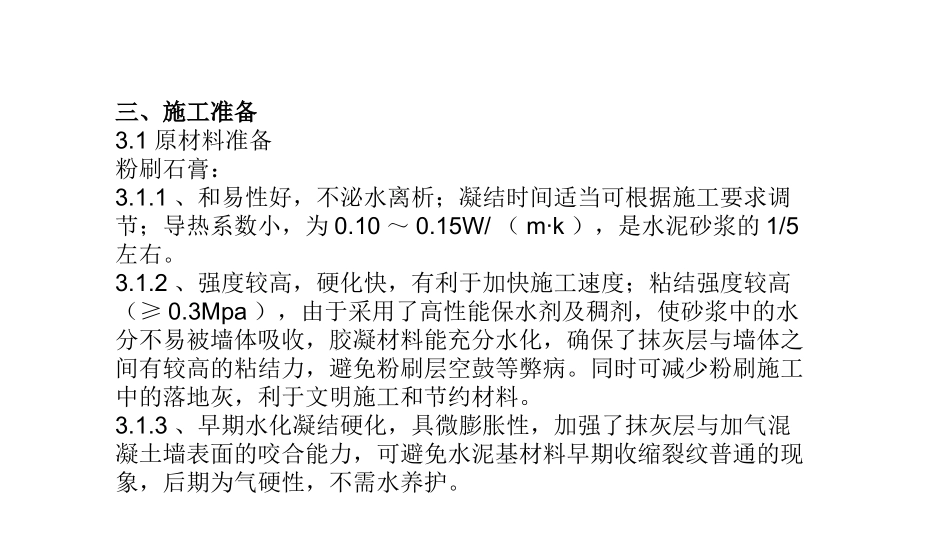

提高拉结筋预埋件安装合格率粉刷石膏施工方案三、施工准备3.1原材料准备粉刷石膏：3.1.1、和易性好，不泌水离析；凝结时间适当可根据施工要求调节；导热系数小，为0.10～0.15W/（m·k），是水泥砂浆的1/5左右。3.1.2、强度较高，硬化快，有利于加快施工速度；粘结强度较高（≥0.3Mpa），由于采用了高性能保水剂及稠剂，使砂浆中的水分不易被墙体吸收，胶凝材料能充分水化，确保了抹灰层与墙体之间有较高的粘结力，避免粉刷层空鼓等弊病。同时可减少粉刷施工中的落地灰，利于文明施工和节约材料。3.1.3、早期水化凝结硬化，具微膨胀性，加强了抹灰层与加气混凝土墙表面的咬合能力，可避免水泥基材料早期收缩裂纹普通的现象，后期为气硬性，不需水养护。三、施工准备3.1.4、材料分子单一（CaSO4·2H2O），晶态一致，分子结构、晶态没有水泥硬化体复杂（各向异性），其后期收缩极为微小（石膏基不大于0.04%，而水泥基不大于0.3%），在材料上保证粉刷层体积稳定，不易开裂。3.1.5、粉刷石膏抹灰层具有吸湿性能与排湿性能，有利于多孔墙体面自身干燥，从而避免加气混凝土墙体因内部含水率不均匀而引起内应力，进而导致裂纹的弊端。3.1.6、同水泥砂浆相比，粉刷石膏商品砂浆的强度（抗折3～5Mpa，抗压8～10Mpa）同加气混凝土砌块（抗压3～10Mpa）基本匹配，水泥砂浆刚性较强（韧性系数为0.09～0.10），石膏砂浆的韧性较强（韧性系数为0.25～0.35），弹性模量较低，故在砂浆硬化后，同墙体之间的变形应力较低，不易开裂。三、施工准备3.1.7、粉刷石膏系工厂化生产、预混袋装，现场只需按推荐加水量施工，避免了现场配制的不确定性，保证了质量的稳定性。3.1.8、集界面、抹灰、腻子于一体，无须单独做腻子，可直接在表面做乳胶漆。三、施工准备3.2抹灰砂浆成品砂浆：采取机械搅拌，搅拌时间不少于2min，抹灰砂浆随拌随用，水泥砂浆必须在3小时内用完。禁止人工拌合抹灰砂浆。现场搅拌：根据的施工配合比进行准确配料，要求搅拌均匀;3.3胶粉聚苯颗粒、罩面砂浆该材料导热系数低，保温隔热性能好，抗压强度高，粘接力强，附着力强，耐冻融、干燥收缩率及浸水线性变行率小，不易空鼓、开裂。本系统采用现场成型抹灰工艺，材料和易性好，易操作，施工效率高，材料成型后整体性能好。避免了块材保温、接缝易开裂的弊病，且在各种转角处无需裁板做处理，施工工艺简单。胶粉聚苯颗粒保温系统总体造价较低，能满足相关节能规范要求，而且特别适合建筑造型复杂的各种外墙保温工程，是目前普及率较高的一种建筑保温节能做法项目技术要求耐候性经80次高温（70℃）—淋水（15℃）循环和20次加热（50℃）—冷冻（—20℃）循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于01MPa，破坏界面应位于保温层。吸水量/（g/㎡）浸水1h≤1000C型抗冲击性T型普通型（单网）3J冲击合格加强型（双网）10J冲击合格抗风压值不小于工程项目的风荷载设计值耐冻融严寒及寒冷地区30次循环、夏热冬冷地区10次循环表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/g/(㎡·h)≥0.85不透水性试样防护层内侧无水渗透耐磨损，500L秒无开裂，龟裂或表面保护层剥落、损伤系统抗拉强度（C型）/MPa≥0.1并且破坏部位不得位于各层界面饰面砖粘结强度（T型）/MPa（现场抽测）≥0.4抗震性能（T型）设防烈度等级下面砖饰面及外保温系统无脱落火反应性不应被点燃，试验结束后试件厚度变化不超过10%3.4作业条件准备3.4.1内墙穿墙螺栓孔封堵完毕，砌体墙与剪力墙交接部位的缝隙已填塞密实；3.4.2结构工程已完成，验收合格。按要求挂网施工完成并经验收合格。3.4.3施工时使用的操作架已准备好。3.4.4安装预埋线管、线盒、电箱已安装完毕，并隐检合格。3.4.5施工墙体、洞口控制线、水平控制线已设置准确，校核完成。3.5工艺流程施工工艺施工放线――基体处理――喷浆――湿润养护――挂加强网――打点、做灰饼、冲筋――做护角――抹底灰――抹面灰――养护四、施工工艺4.1施工放线完全按照施工设计图纸放控制线，包括墙体装饰控制线、洞口控制线、水平控制线，要求准确一致，放线完毕必须严格检查房间开间进深、房间...
