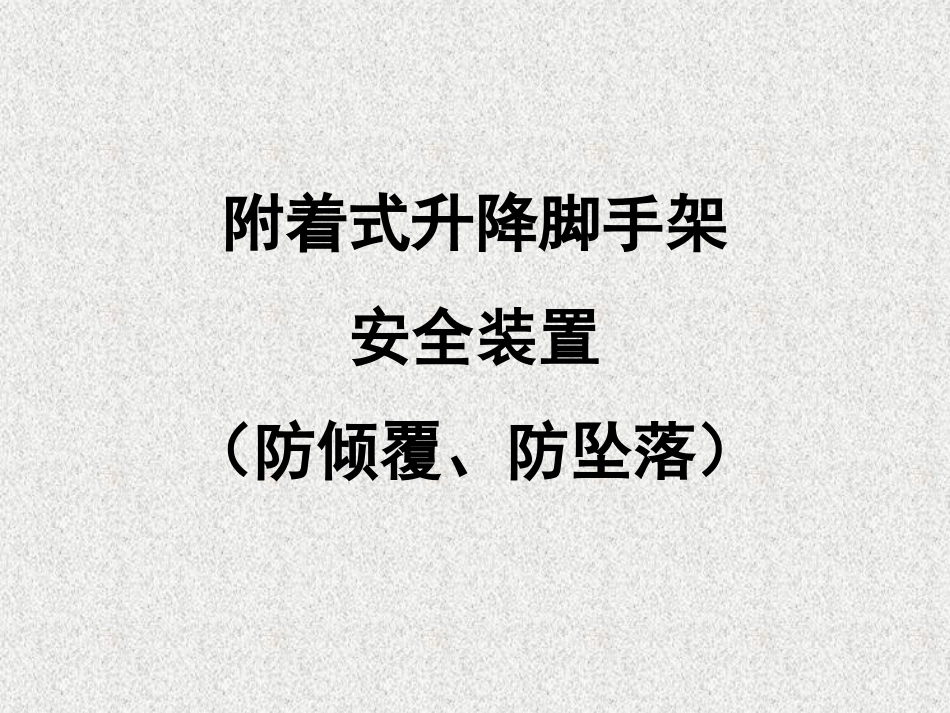

附着式升降脚手架安全装置VIP免费

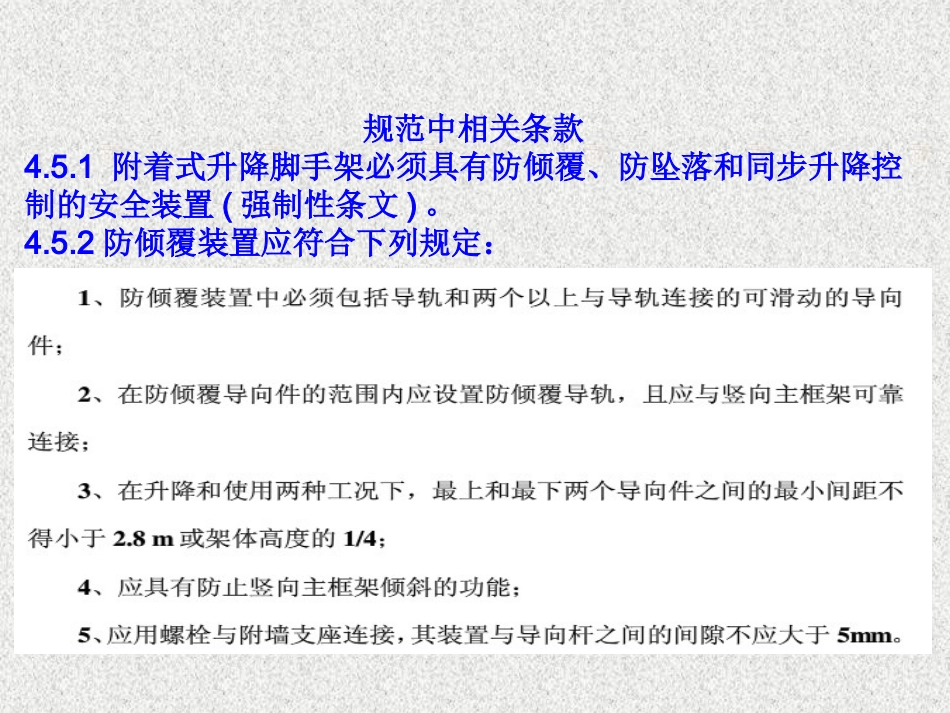

附着式升降脚手架安全装置（防倾覆、防坠落）规范中相关条款4.5.1附着式升降脚手架必须具有防倾覆、防坠落和同步升降控制的安全装置(强制性条文)。4.5.2防倾覆装置应符合下列规定：防倾覆装置：防倾覆装置，防止架体在升降和使用过程中发生倾覆的装置。防倾覆装置是由导向件和导轨共同组成的，缺一不可；在施工中导向件一般集成于附墙支座上，目前常见的防倾覆装置主要有以下两种形态：以上是防倾覆装置组合时的状态，下面是未组装前的状态。主框架含导轨件附墙支座含导向功能附墙支座细部图防倾覆装置无论是以上的哪一种，它们的工作原理基本是相同的，我们现在施工现场常用的附着式升降脚手架一般是将导向、承重、防倾覆、防坠落等功能集于附墙支座一身，功能可靠，适用性强。需要注意的是4.5.2中3的要求，使用工况下，附着式升降脚手架最上和最下两个导向件间距不得小于2.8M、同时不得小于架体高度的1/4。本条的目的在与防止单个导向件受力过大，造成损坏，进而导致架体倾覆。法规中相关条文（强制性条文）法规中相关条文（强制性条文）防坠落装置防坠落装置是附着式升降脚手架极重要的组成部分，是保障架体整体安全稳定的最后一道防线，防坠落装置损坏，将会给整个附着式升降脚手架带来巨大的事故隐患。坠落原因分析：1、提升葫芦出现断链或折轴或提升设备的其他问题以及提升设备安装的悬挑钢梁破坏引起；2、由架体与附着支撑的连接件出现脱离性破坏引起；3、由附着支撑的结构破坏引起的；4、由附着支撑与工程结构的连接件的破坏引起。其结果都造成使架体失去悬挂的支持，从而引起坠落。防坠落装置在设置时一般遵循冗余原理，即每个竖向主框架处设置不少于1个防坠装置，由于防坠装置在架体下坠过程中不能保证一定起作用，只能通过加设防坠装置的方法，保证在架体坠落过程中至少一个防坠装置起到作用，从而达到防坠的目的。防坠装置的类型防坠装置的类别一般可按其采用的机械制动原理和构造来划分。分为两大类。一）卡位阻挡类型：这类防坠装置在出现坠落时，卡位装置动作，将架体阻停在附着构造的某一部位上，目前共2种形式：1、棘轮棘爪及其原理派生的构造；2、摆针（鹅头挡板）式二）摩擦制动类型这类防坠装置在出现坠落时，通过摩擦原理将结构阻停住，防坠吊杆是这类防坠装置的典型。一、卡位阻挡类型棘轮棘爪构造架体提升时，棘轮顺时针转动，发生意外时，链条运动反向、棘爪动作，将架体制动，下降时须板开机爪。棘轮棘爪构造原理在附着式升降脚手架上主要应用为防坠顶针。棘爪棘轮派生结构的防坠装置，其制动原理与棘爪棘轮相类似，但是其解决了下降过程中的制动问题。棘爪派生原理防坠器内部构造图摆块限位防止摆块超出摆动范围正面图摆针（鹅头挡板）式摆针式防坠装置是目前常用的防坠装置之一，其工作原理是当上升或下降的速度超过摆针(额头型挡板)的复位速度时，摆针即将架体阻挡住。摆针型防坠器摆针式防坠装置有两种复位原理，一种是靠摆针自身重力复位，另一种是通过加设弹簧等的方式进行复位。弹簧复位摆针二、摩擦制动类型摩擦制动类型防坠落装置的种类较多，但原理是相同的，通过不同的楔块、偏心轮等与导轨件或吊杆相摩擦进而达到制动的目的。1、楔块楔面自锁构造即采用斜面自锁原理的楔块装置，在正常升降处于开锁状态；在发生坠落时，制动机构进入自锁状态；楔块制动状态2、摩擦轮轴斜面构造原理同楔块楔面自锁构造，但以摩擦轮轴替代楔块；轮轴制动状态3、偏心凸轮结构在正常状态下，凸轮处于开锁状态，坠落时把架体锁住。凸轮制动状态附着式升降脚手架除了在升降过程中涉及到防坠落装置，在使用工况下也涉及到防坠落装置。使用工况下的防坠落装置相比上述防坠落装置简单了许多，主要是通过防坠顶针和加固件达到防坠目的。防坠顶针在附着式升降脚手架上升过程中可以配合防坠装置起到双重防坠作用。防坠顶针防坠顶针在使用时需注意以下问题：1、在下降过程中需事先将防坠顶针与导轨架脱离。2、防坠顶针一般是可调节的，在上升或下降过程结束后将防坠防坠顶针支顶在导轨架上后需调节顶针长度以便防坠顶针起到防坠的作用。加固件加固件除了在附着式升降脚手架...
