高频小信号放大器精VIP免费

高频小信号放大器精_第1页
1/43
高频小信号放大器精_第2页
2/43
高频小信号放大器精_第3页
3/43

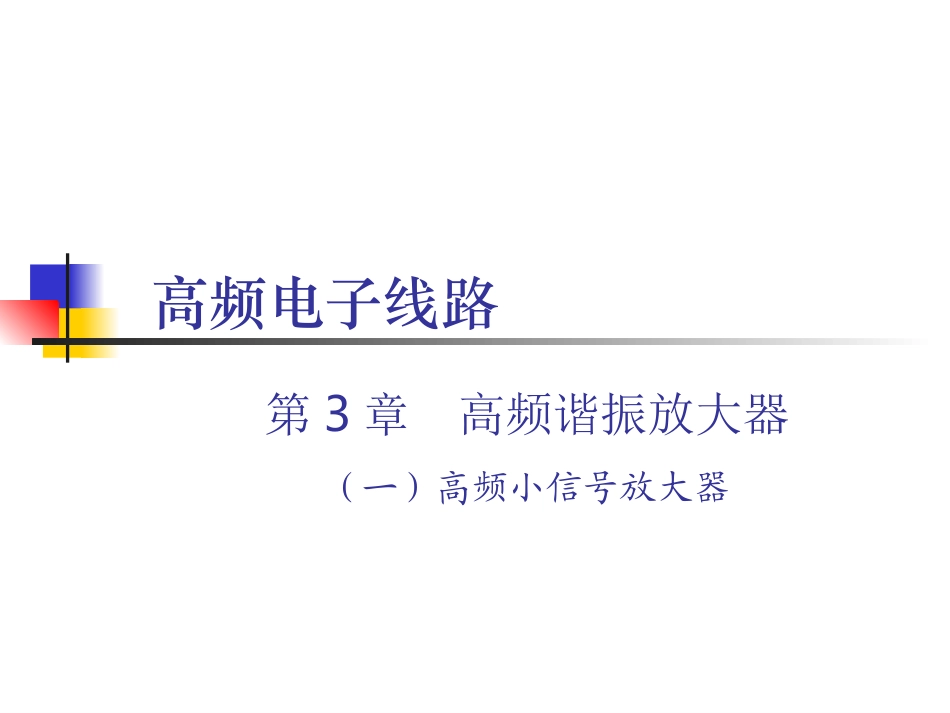

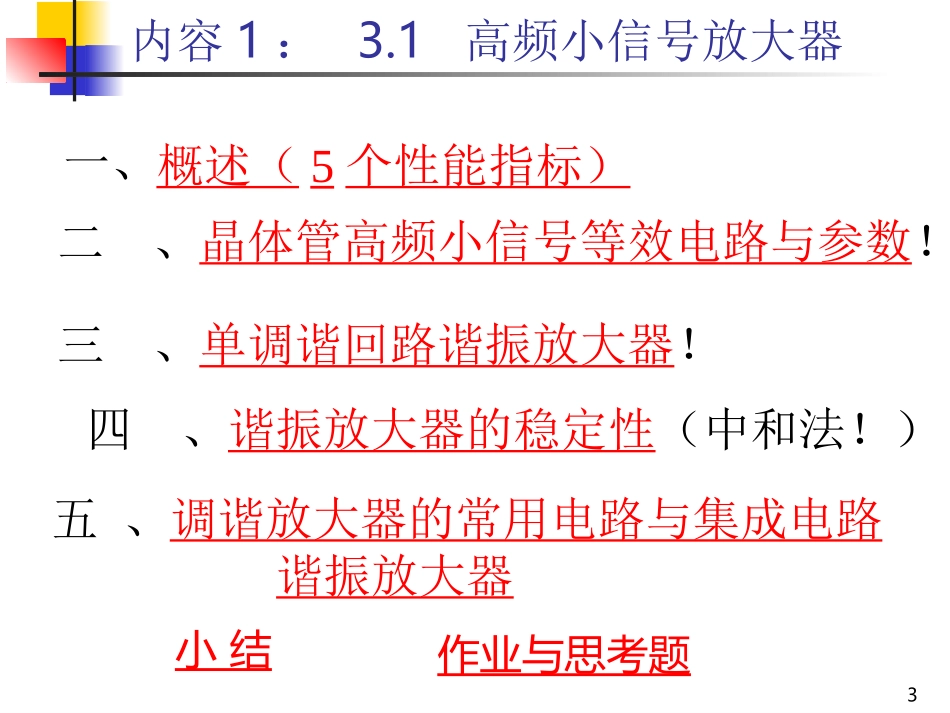

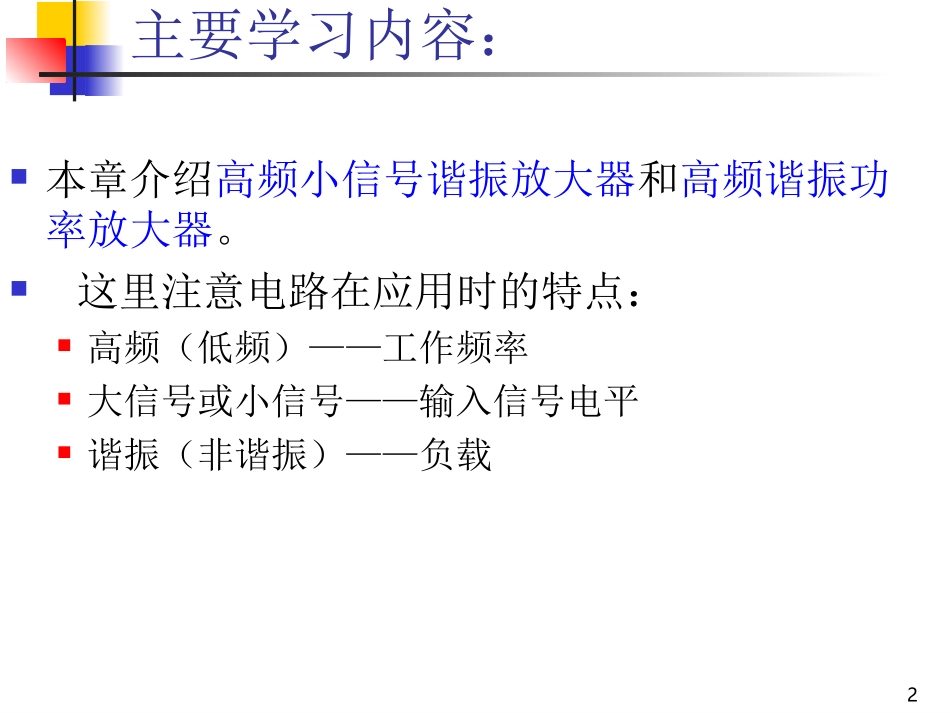

第3章高频谐振放大器(一)高频小信号放大器高频电子线路2主要学习内容:本章介绍高频小信号谐振放大器和高频谐振功率放大器。这里注意电路在应用时的特点:高频(低频)——工作频率大信号或小信号——输入信号电平谐振(非谐振)——负载3内容1:3.1高频小信号放大器一、二、晶体管高频小信号等效电路与参数!三、单调谐回路谐振放大器!四、谐振放大器的稳定性(中和法!)五、调谐放大器的常用电路与集成电路谐振放大器小结作业与思考题概述(5个性能指标)4接收机中的高频放大器高频放大和中频放大是高频小信号放大器。滤波器高频放大器混频器中频放大器解调器本地振荡器低频放大器信宿自动增益控制5一、概述1、高频谐振小信号放大器的特点①频率较高中心频率一般在几百kHz到几百MHz频带宽度在几kHz到几十MHz②小信号信号较小故工作在线性范围内(甲类放大器)2、分类高频小信号按所用的材料可分为晶体管(BJT)、场效应管(FET)、集成电路(IC)按频谱宽度可以分为窄带放大器和宽带放大器按电路形式可以分为单级放大器和多级放大器按负载性质可以分为谐振放大器和非谐振放大器•谐振放大器是采用谐振回路作负载的放大器,具有放大、滤波和选频的作用。非谐振由阻容放大器和各种滤波器组成,其结构简单,便于集成。6一、概述(续1)3、高频小信号放大器电路的性能指标i0Vlog20UUKioplog10PPK1).增益:(放大系数)电压增益:功率增益:分贝表示:iUUKoVi0PPPK2)通频带:放大器的电压增益下降到最大值的0.7(即1/)倍时,所对应的频率范围称为放大器的通频带,用表示。2f0.7也称为3分贝带宽。7.02fB27ff02f0.70.71fKPKPo2f0.70.5f0为什么有通频带这个指标?放大器电路所放大的一般都是已调制的信号,已调制的信号都包含一定谱宽度,所以放大器必须有一定的通频带,让必要的信号频谱分量通过放大器。与谐振回路相同,放大器的通频带决定于回路的形式和回路的等效品质因数QL。此外,放大器的总通频带,随着级数的增加而变。并且,通频带愈宽,放大器的增益愈小。一、概述(续2)183)选择性:从各种不同频率信号的总和(有用的和有害的)中选出有用信号,抑制干扰信号的能力称为放大器的选择性,选择性常采用矩形系数和频带宽度来表示。按理想情况,谐振曲线应为一矩形。为了表示实际曲线接近理想曲线的程度,引入“矩形系数”,它表示对邻道干扰的抑制能力。①矩形系数:为放大器的相对电压增益下降到0.1(或0.01)时,相应的频带宽度BW0.1(或BW0.01)与放大器通频带BW0.7之比。2f0.1,2f0.01分别为放大倍数下降至0.1和0.01处的带宽,Kr愈接近于1越好。一、概述(续3)7.01.0122ffKro7.001.0r0.0122ffKfKV/KVo2f0.12f0.7理想0.10.71实际Kv0是最大电压增益,出现在谐振频率上95)噪声系数:放大器的噪声性能可用噪声系数表示:NF越接近1越好在多级放大器中,前二级的噪声对整个放大器的噪声起决定作用,因此要求它的噪声系数应尽量小。以上这些要求,相互之间即有联系又有矛盾。增益和稳定性是一对矛盾,通频带和选择性是一对矛盾。因此应根据需要决定主次,进行分析和讨论。)(/)(/nosonisiF输出信噪比输入信噪比PPPPN为使放大器稳定工作,必须采取稳定措施,即限制每级增益,选择内反馈小的晶体管,应用中和或失配方法等。4)工作稳定性:指在电源电压变化或器件参数变化时,以上三参数的稳定程度。一、概述(续5)10二、晶体管高频小信号等效电路与参数1、形式等效电路(网络参数等效电路)212211VyVyIVyVyIofri则有2121:VVyyyyIIofri即式中:导纳称为输出短路时的输入0112ViVIy传输导纳称为输入短路时的反向0211VrVIy传输导纳称为输出短路时的正向0122VfVIy导纳称为输入短路时的输出0221VoVIy晶体管共发射极电路图11y参数等效电路二、晶体管高频小信号等效电路与参数(续1)12二、晶体管高频小信号等效电路与参数(续2)2、混合π参数等效电路把晶体管内部的物理过程用RLC表示。用这种物理模型的方法...
