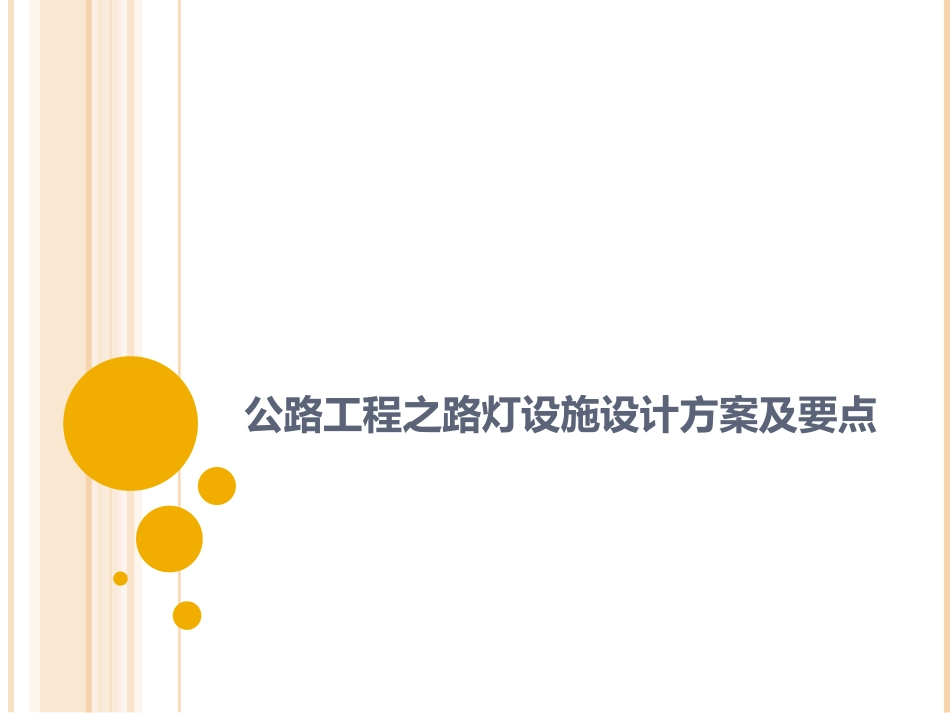

公路工程之路灯设施设计方案及要点VIP免费

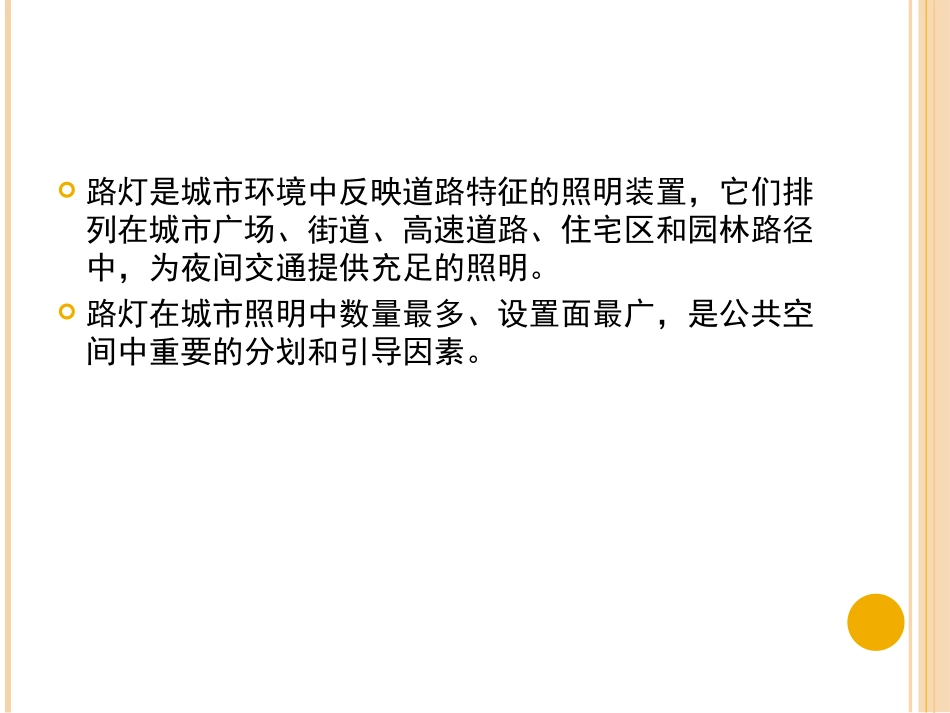

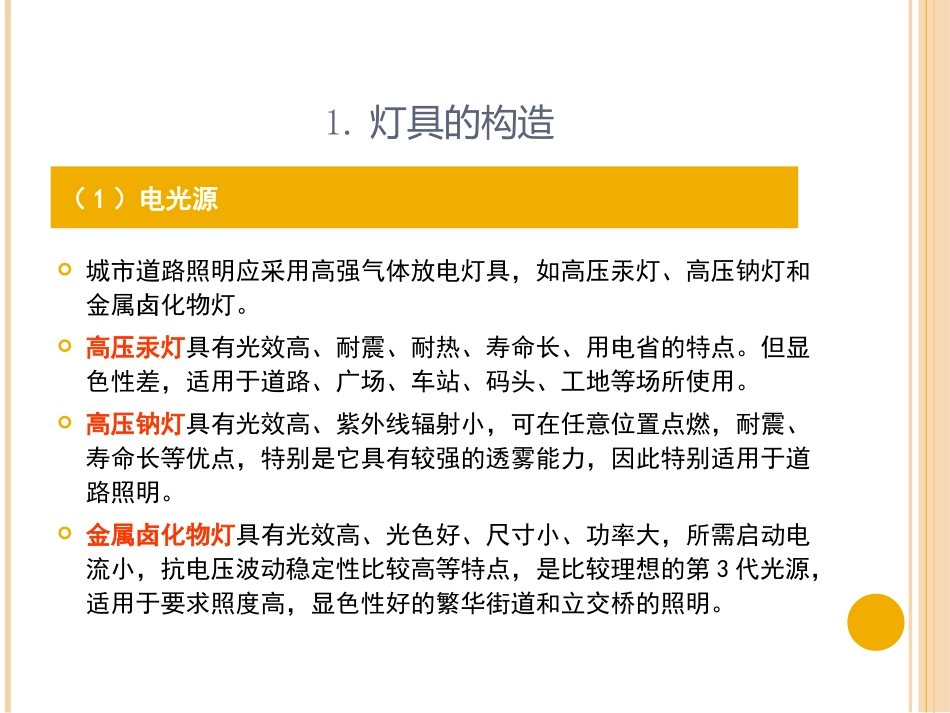

公路工程之路灯设施设计方案及要点路灯是城市环境中反映道路特征的照明装置，它们排列在城市广场、街道、高速道路、住宅区和园林路径中，为夜间交通提供充足的照明。路灯在城市照明中数量最多、设置面最广，是公共空间中重要的分划和引导因素。1.灯具的构造城市道路照明应采用高强气体放电灯具，如高压汞灯、高压钠灯和金属卤化物灯。高压汞灯具有光效高、耐震、耐热、寿命长、用电省的特点。但显色性差，适用于道路、广场、车站、码头、工地等场所使用。高压钠灯具有光效高、紫外线辐射小，可在任意位置点燃，耐震、寿命长等优点，特别是它具有较强的透雾能力，因此特别适用于道路照明。金属卤化物灯具有光效高、光色好、尺寸小、功率大，所需启动电流小，抗电压波动稳定性比较高等特点，是比较理想的第3代光源，适用于要求照度高，显色性好的繁华街道和立交桥的照明。（1）电光源1.灯具的构造灯具的作用是把光源发出的光按需要重新加以分配，以提高光源光通量的利用率，并使路面获得良好的均匀亮度。此外，灯具还能起到固定和保护光源，并把光源和电源连接起来以及限制眩光的作用。对灯具设计的基本要求是配光合理和效率高。（2）灯具光通量光通量是每单位时间到达、离开或通过曲面的光能数量。流明(lm)是国际单位体系(SI)和美国单位体系(AS)的光通量单位。道路照明灯具的分类功能性灯具灯具内装有控光部件（反光器和折光器），以便重新分配光源光通量，使配光符合道路照明要求，光的利用率得以提高，眩光也受到限制。此类灯具也有一定的装饰效果，常用于一般道路、大型广场、停车场及立体交叉场所的照明。装饰性灯具一般采用装饰性透光部件围绕光源组合而成，并适当兼顾效率和限制眩光效果。这种灯具一般多用于庭院、商业街道的照明，人行道、艺术效果要求高的广场也可以采用。截光型灯具配光较窄，光通分布主要集中在0～60°范围内，严格限制了水平光线，几乎感觉不到眩光，因此适用于高速道路。非截光型灯具配光很宽(灯具横向)，不限制眩光，光通分布一般在0°～80°范围内，而且在70°～80°之间光强很高，0°～70°之间较弱，因此，适用于要求明亮的繁华街道或其它场所。半截光型灯具介于截光与非截光型之间，广泛用于一般道路照明。按灯具用途分类按灯具的光强分布分类功能性灯具装饰性灯具返回返回1.灯具的构造灯柱和灯具的布光角度决定了照明的范围。灯柱是灯具的支撑体，在某些场所，建筑物外墙、门柱等也可以起到支撑灯具的作用。可以根据环境场所的配光要求确定灯柱的高度和间距。基座和埋设基础起到固定灯柱的作用，并把地下敷设电线导入灯柱。有些路灯基座还设有检修口。（3）灯柱、基座和埋设基础图1灯杆根部内接线2.路灯的分类由于路灯所处环境不同，对照明方式以及灯具、灯柱和基座的造型、布置等也须提出不同的综合设计要求。此外，路灯在环境中的作用还反映出人们心理和生理的需要。所有这些都在路灯的分类中有所体现。但是，不同的分类原则会导致不同的分类结果，下面我们以路灯的高度为主要依据对其进行分类。（1）低位置路灯（0.3～1.0m）（2）步行和散步道路灯（1～4m）（3）停车场和干道路灯（4～12m）（4）专用灯和高柱灯（6～10m）（20～40m）2.路灯的分类位于人眼的高度以下，即0.3～1.0m的路灯。它一般位于宅院、庭园、散步道等较为有限的空间环境中，表现出一种亲切温馨的气氛，以较小的间距为人们行走的路径照明。埋设于园林地面和嵌设于建筑入口踏步和墙裙的灯具应属此类路灯的特例。灯柱的高度在1～4m之间。灯具造型有筒灯、横向展开面灯、球灯和方向可以控制的罩灯灯。这种路灯可设置于道路一侧，既可等距排列，也可自由布置。灯具和灯柱造型应有其个性，并注重细节处理，以配合人们在中、近视距的观感。（1）低位置路灯（2）步行和散步路灯低位置灯具简洁而又富于现代感的庭园灯园林灯具步行和散步道路灯步行和散步道路灯2.路灯的分类灯柱的高度在4～12m之间。通常采用较强的光源和较远的距离（10～50m）列置。对这种路灯的灯具设计要考虑控制光线投射角度，以防止对场...
