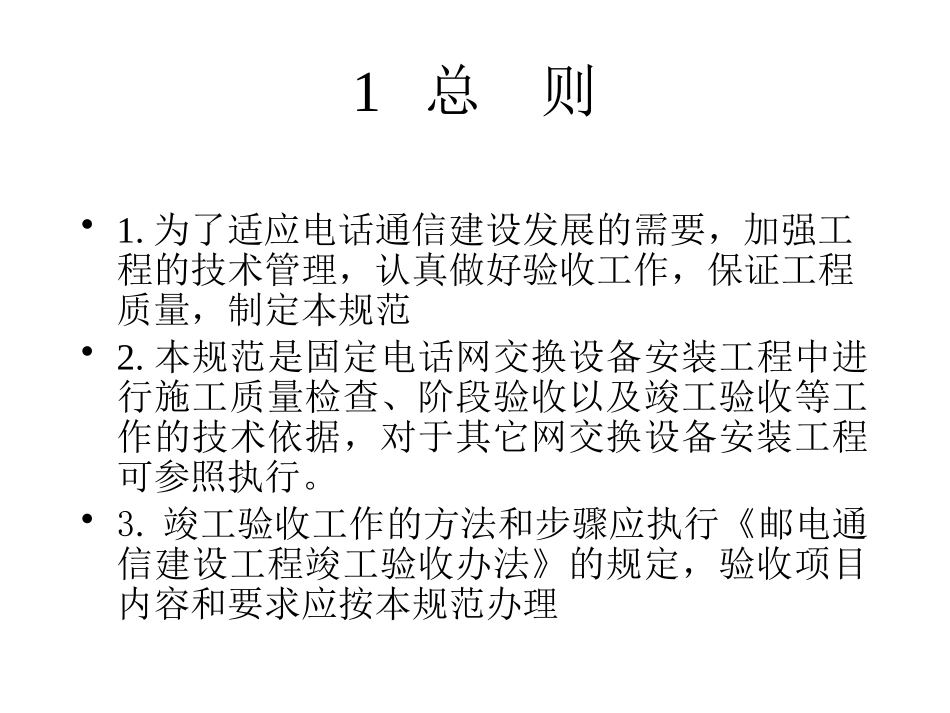

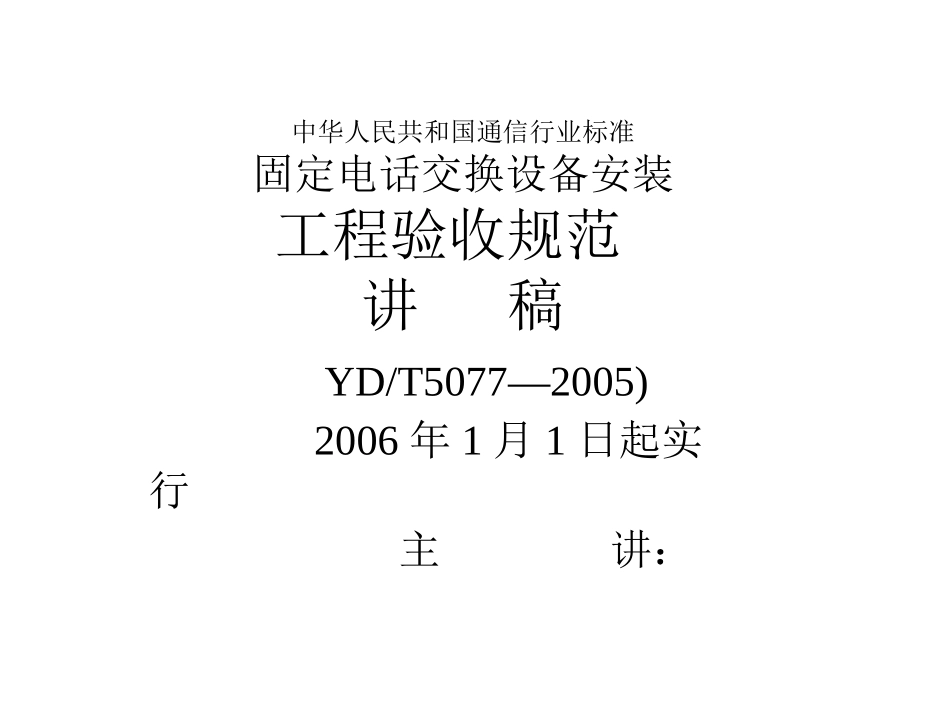

中华人民共和国通信行业标准固定电话交换设备安装工程验收规范讲稿YD/T5077—2005)2006年1月1日起实行主讲:主要变动•写作方式的变化。•加强了对于抗震的描述。•加强了对于安全的强调。•增加了强制性条文和必须采用经过发布的入网合格证的设备。1总则•1.为了适应电话通信建设发展的需要,加强工程的技术管理,认真做好验收工作,保证工程质量,制定本规范•2.本规范是固定电话网交换设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据,对于其它网交换设备安装工程可参照执行。•3.竣工验收工作的方法和步骤应执行《邮电通信建设工程竣工验收办法》的规定,验收项目内容和要求应按本规范办理•7对于未配满终端电路板的局所,应按照设计能力进行验收测试。•8本规范与国家有关标准和规范有矛盾时,应以国家标准和规范为准。2工程验收前检奄•2.1环境检查1.机房及有关走廊等地段的土建工程已全部竣工2.机房照明、插座的数量和容量符合配置要求机房空调设备性能良好,通风管道应清扫干净3新建的交换机房不得安装吊顶和活动地板。2.2安全检查•1.各级通信机房建筑必须符合YD5002--2005<邮电建筑防火设计标准》的有关规定。•2.机房内必须配备有效的灭火消防器材,凡要求设置的火灾自动报警系统和灭火系统,必须保持性能良好。•3.机房室内装修材料应采用非燃烧材料•4.楼板预留孔洞应配置阻燃材料的安全盖板,已用的电缆走线孔洞应用阻燃材料封堵。•5.机房内严禁存放易燃、易爆等危险物品。2.3机架设备•1.机房机架设备位置安装正确,符合安装工程设计平面图要求。•机架垂直安装偏差小于3mm。•3.大列主走道侧必须对齐成直线,误差不得大于5mm。相邻机架应紧密靠拢,整列机面应在同一平面上,无凹凸现象。•4.机架上的各种零件不得脱落或碰坏,漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。2.4机台和终端设备•1.机台位置安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象,•2.终端设备应配备完整,安装就位,标志齐全、正确。2.5总配线架及各种配线架•1.总配线架安装位置应符合设计要求。•2.跳线环安装位置应平直整齐,•3.总配线架滑梯安装应牢固可靠,滑动平稳,滑梯轨道拼接平正,手闸灵敏,•4.总配线架及各种配线架(含数字配线架、中间配线架等)各自列上下两端垂直误差应不大于3mm,底座水平误差每米不大于2mm•6.配线架必须按施工图要求进行抗震加固,2.6电缆走道及槽道•1.电缆走道及槽道的安装位置应符合施工图设计的规定,左右偏差不得超过50mm。•2.安装走道应符合下列规定水平走道应与列架保持平行或直角相交,平度每米偏差不超过2mm。垂直走道应与地面保持垂直并无倾斜现象,垂直度偏差不超过3mm。3.电缆走道穿过楼板孔或墙洞的地方,应加装子口保护。电缆放绑完毕后.应有阻燃材料封堵。•4.安装沿墙单边边或双边电缆走道时,在墙上埋设的支持物应牢固可靠,沿水平方向的间隔距离均匀安装后的走道应整齐一致,不得有起伏不平或歪斜现象。•5.安装槽道应符合下列规定端正牢固,并与大列保持垂直。列间槽道应成一直线,左右偏差不超过3毫米.两列槽道拼接处水平度偏差不超过2毫米.2.7布放电缆•1.布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐,外皮无损伤•2.交、直流电源的电力电缆,必须分开布放;电力电缆与信号线缆应分开布放。•电缆转弯处的曲率半径大于60mm。•4.布放走道电缆必须绑扎,绑扎后的电缆应互相紧密靠拢,外观平直整齐,线扣间距均匀,松紧适度,用麻线扎线时必须浸蜡•5.布放槽道电缆宜绑扎,槽内电缆应顺直,尽量不交叉。在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。•6.电缆的布放,应注意顺直不凌乱,尽量避免交叉,并且不得堵住送风通道。2.8插接架间电缆及布线•1.架间电缆的插接、电缆的走向及路由均符合厂家有关规定。•2.架间电缆及布线的两端必须有明显标志,没有错接、漏接。•3.插接部位紧密牢靠,接触良好。插接端子无折断或弯曲现象:•4.架间电缆及布线的外观平直整齐2.9敷...
