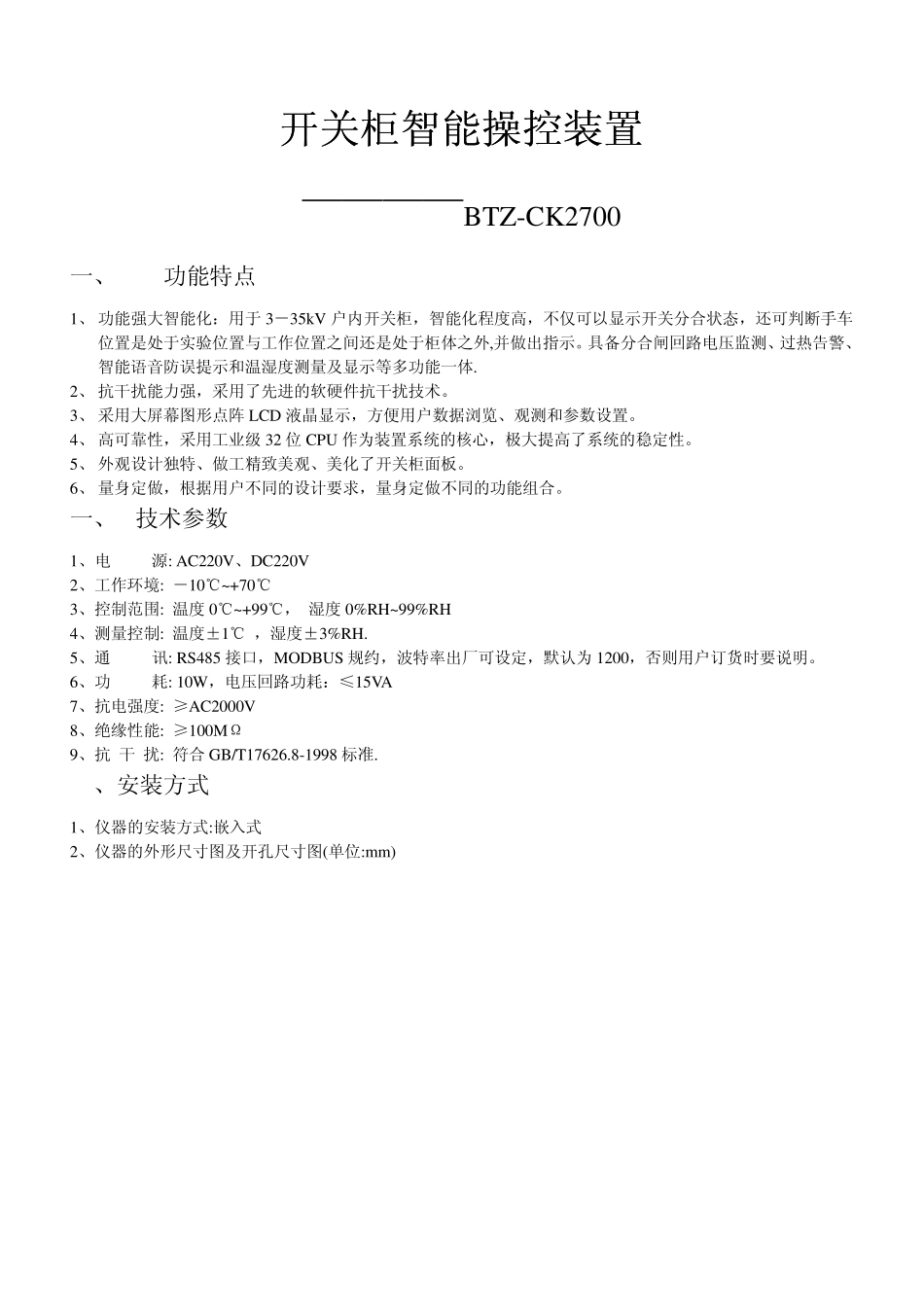

开 关 柜 智 能 操 控 装 置开 关 柜 智 能 操 控 装 置 — — — — BTZ-CK2700 一 、 产品功 能 特 点 1、 功 能 强 大 智 能 化 ： 用 于 3－ 35kV 户 内 开 关 柜 ， 智 能 化 程 度 高 ， 不 仅 可 以 显 示 开 关 分 合 状 态 ， 还 可 判 断 手 车位 置 是 处 于 实 验 位 置 与 工 作 位 置 之 间 还 是 处 于 柜 体 之 外 ,并 做 出 指 示 。 具 备 分 合 闸 回 路 电 压 监 测 、 过 热 告 警 、智 能 语 音 防 误 提 示 和 温 湿 度 测 量 及 显 示 等 多 功 能 一 体 . 2、 抗 干 扰 能 力 强 ， 采 用 了 先 进 的 软 硬 件 抗 干 扰 技 术 。 3、 采 用 大 屏 幕 图 形 点 阵 LCD 液 晶 显 示 ， 方 便 用 户 数 据 浏 览 、 观 测 和 参 数 设 置 。 4、 高 可 靠 性 ， 采 用 工 业 级 32 位 CPU 作 为 装 置 系 统 的 核 心 ， 极 大 提 高 了 系 统 的 稳 定性 。 5、 外 观 设 计独特 、 做 工 精致美观 、 美化 了 开 关 柜 面板。 6、 量 身定做 ， 根据 用 户 不 同的 设 计要求， 量 身定做 不 同的 功 能 组合 。 一 、 技 术 参 数 1、 电 源: AC220V、 DC220V 2、 工 作 环境: － 10℃~+70℃ 3、 控 制范围: 温 度 0℃~+99℃， 湿 度 0%RH~99%RH 4、 测 量 控 制: 温 度 ±1℃ ， 湿 度 ±3%RH. 5、 通 讯: RS485 接口， MODBUS 规约， 波特 率出 厂可 设 定， 默认 为 1200， 否 则 用 户 订 货 时 要说 明 。 6、 功 耗 : 10W， 电 压 回 路 功 耗 ： ≤ 15VA 7、 抗 电 强 度 : ≥ AC2000V 8、 绝 缘 性 能 : ≥ 100MΩ 9、 抗 干 扰 : 符 合 GB/T17626.8-1998 标 准 . 三、 安 装 方 式 1、 仪 器 的 安 装 方 式 :嵌 入 式 2、 仪 器 的 外 形 尺 寸 图 及 开 孔 尺 寸 图 (单 位 :mm) 开孔尺寸：220 长*165 宽 外型尺寸：238 长*179 宽*75 高 3、传感器的安装方式：复合式 1）采用 35m m 导轨式安装或螺丝固定. 2）采用固定式安装(孔距 37m m ,孔径 4m m ) ...
