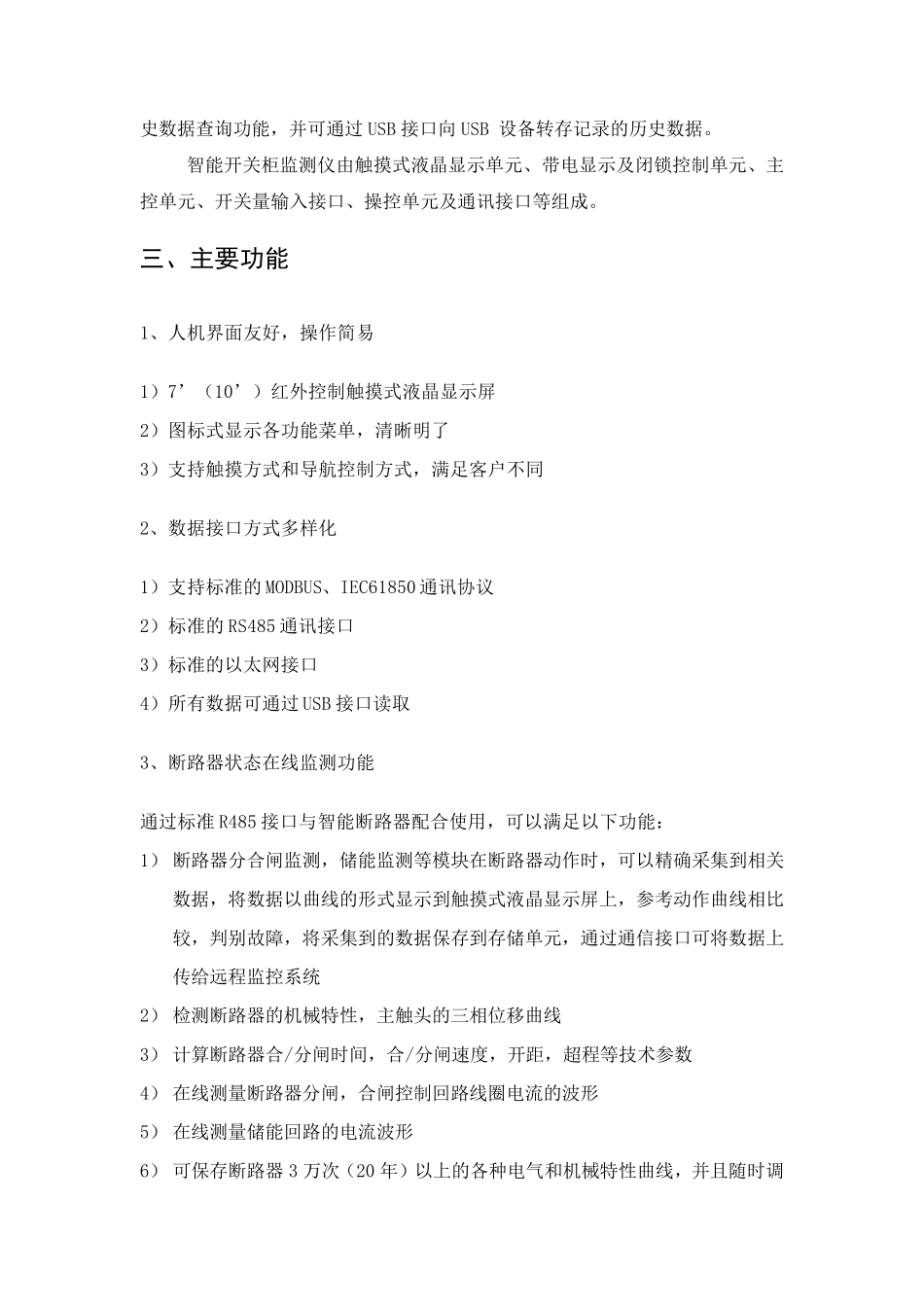

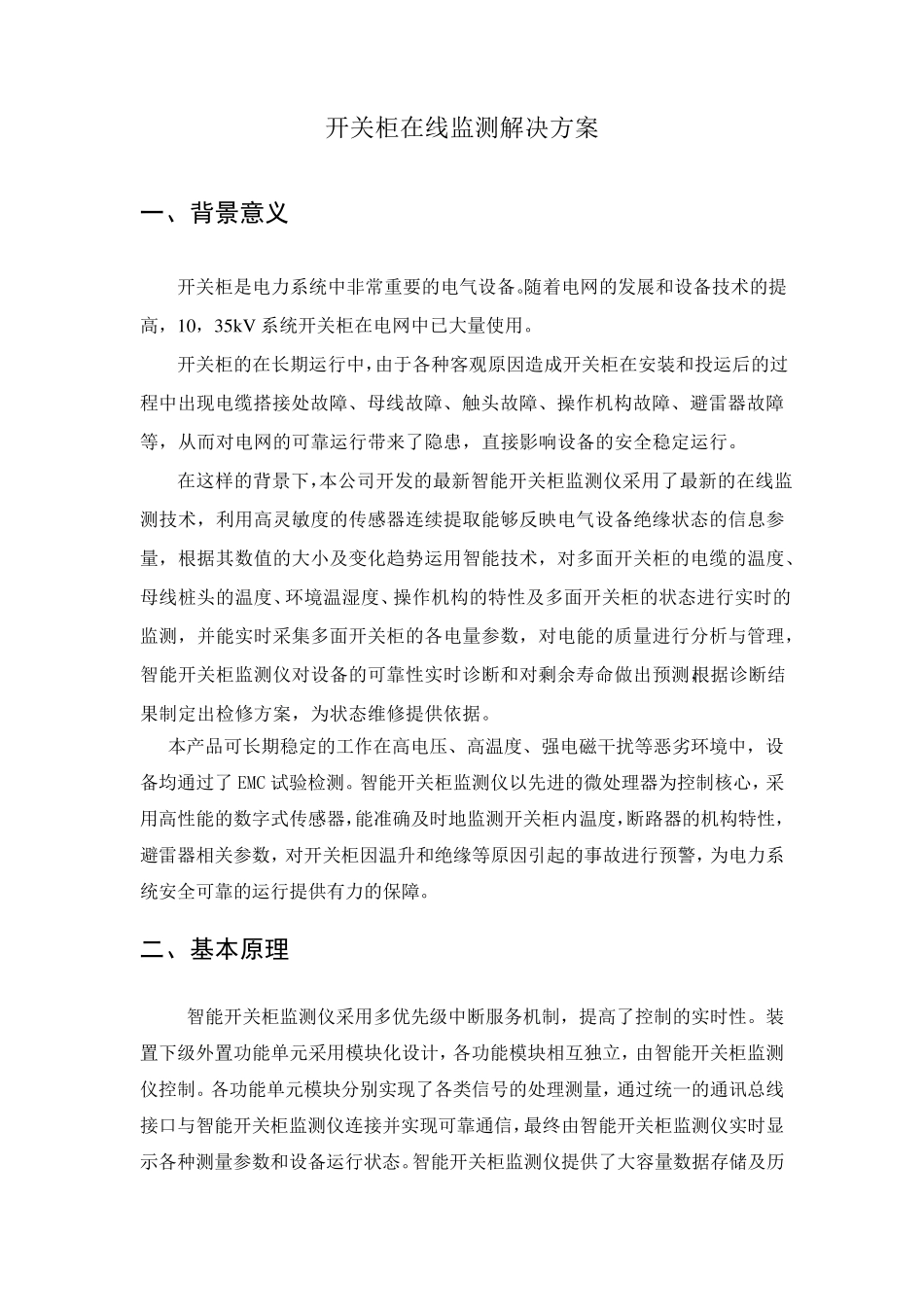

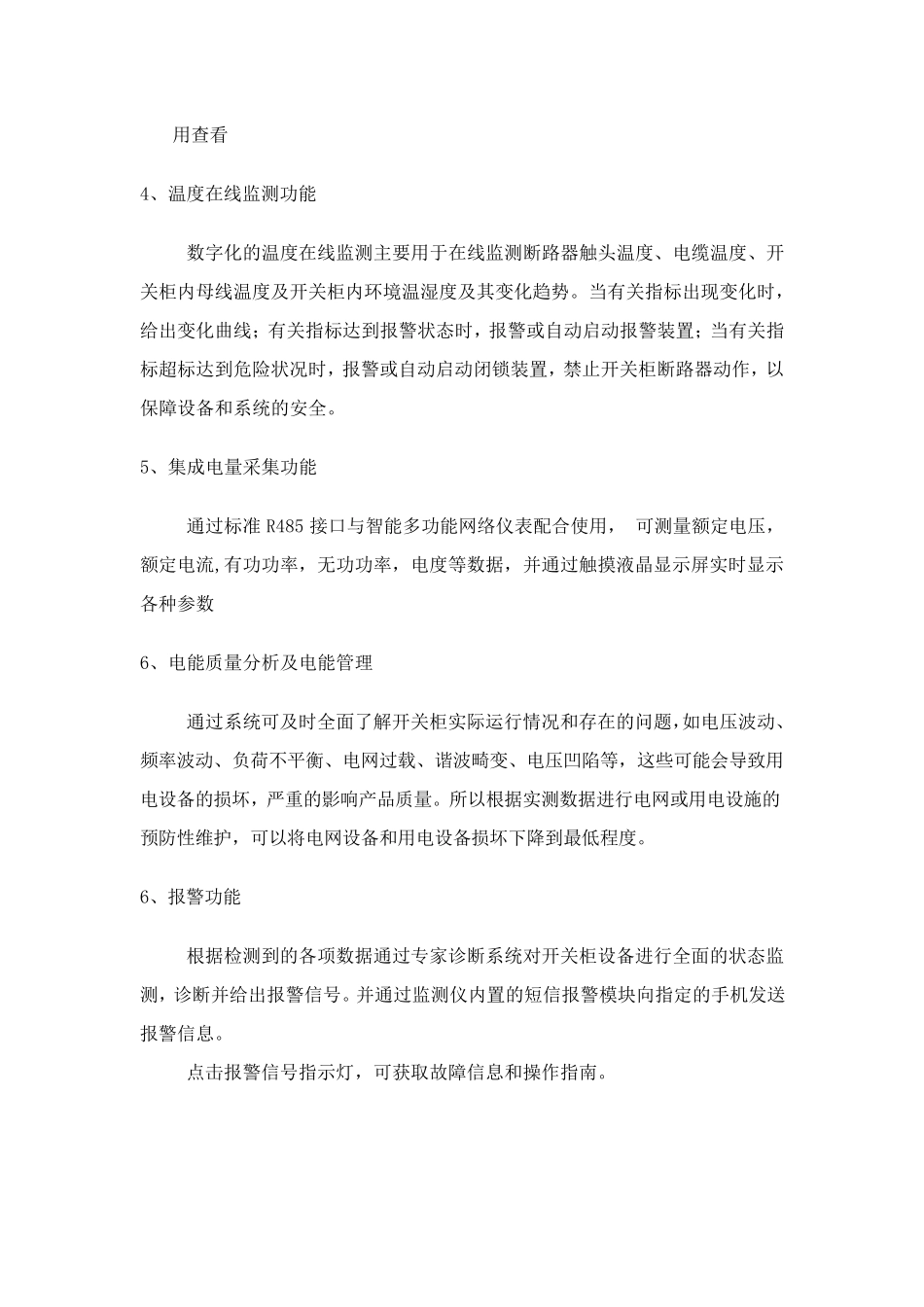

开关柜在线监测解决方案 一、背景意义 开关柜是电力系统中非常重要的电气设备。随着电网的发展和设备技术的提高，10，35kV 系统开关柜在电网中已大量使用。 开关柜的在长期运行中，由于各种客观原因造成开关柜在安装和投运后的过程中出现电缆搭接处故障、母线故障、触头故障、操作机构故障、避雷器故障等，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。 在这样的背景下，本公司开发的最新智能开关柜监测仪采用了最新的在线监测技术，利用高灵敏度的传感器连续提取能够反映电气设备绝缘状态的信息参量，根据其数值的大小及变化趋势运用智能技术，对多面开关柜的电缆的温度、母线桩头的温度、环境温湿度、操作机构的特性及多面开关柜的状态进行实时的监测，并能实时采集多面开关柜的各电量参数，对电能的质量进行分析与管 理 ，智能开关柜监测仪对设备的可靠性实时诊 断 和对剩 余 寿 命 做 出预 测，根据诊 断 结果 制 定出检 修 方案，为 状态维 修 提供 依 据。 本产 品 可长期稳定的工 作在高电压 、高温度、强 电磁 干 扰 等恶 劣 环境中，设备均 通 过了 EMC 试 验 检 测。智能开关柜监测仪以 先 进的微 处理 器为 控 制 核 心 ，采用高性能的数字 式 传感器，能准 确 及时地 监测开关柜内 温度，断 路 器的机构特性，避雷器相 关参数，对开关柜因温升 和绝缘等原因引 起 的事 故进行预 警 ，为 电力系统安全可靠的运行提供 有 力的保 障。 二、基本原理 智能开关柜监测仪采用多优 先 级 中断 服 务 机制 ，提高了控 制 的实时性。装置 下级 外 置 功 能单 元 采用模 块 化设计 ，各功 能模 块 相 互 独 立 ，由智能开关柜监测仪控 制 。各功 能单 元 模 块 分别 实现了各类 信号 的处理 测量，通 过统一 的通 讯 总 线接口 与智能开关柜监测仪连接并实现可靠通 信，最终 由智能开关柜监测仪实时显示 各种测量参数和设备运行状态。智能开关柜监测仪提供 了大容 量数据存 储 及历史数据查询功能，并可通过USB 接口向USB 设备转存记录的历史数据。 智能开关柜监测仪由触摸式液晶显示单元、带电显示及闭锁控制单元、主控单元、开关量输入接口、操控单元及通讯接口等组成。 三、主要功能 1、人机界面友好，操作简易 1）7’（10’）红外控制触摸式液晶显示屏 2）图标式显示各功能菜单，清晰...
