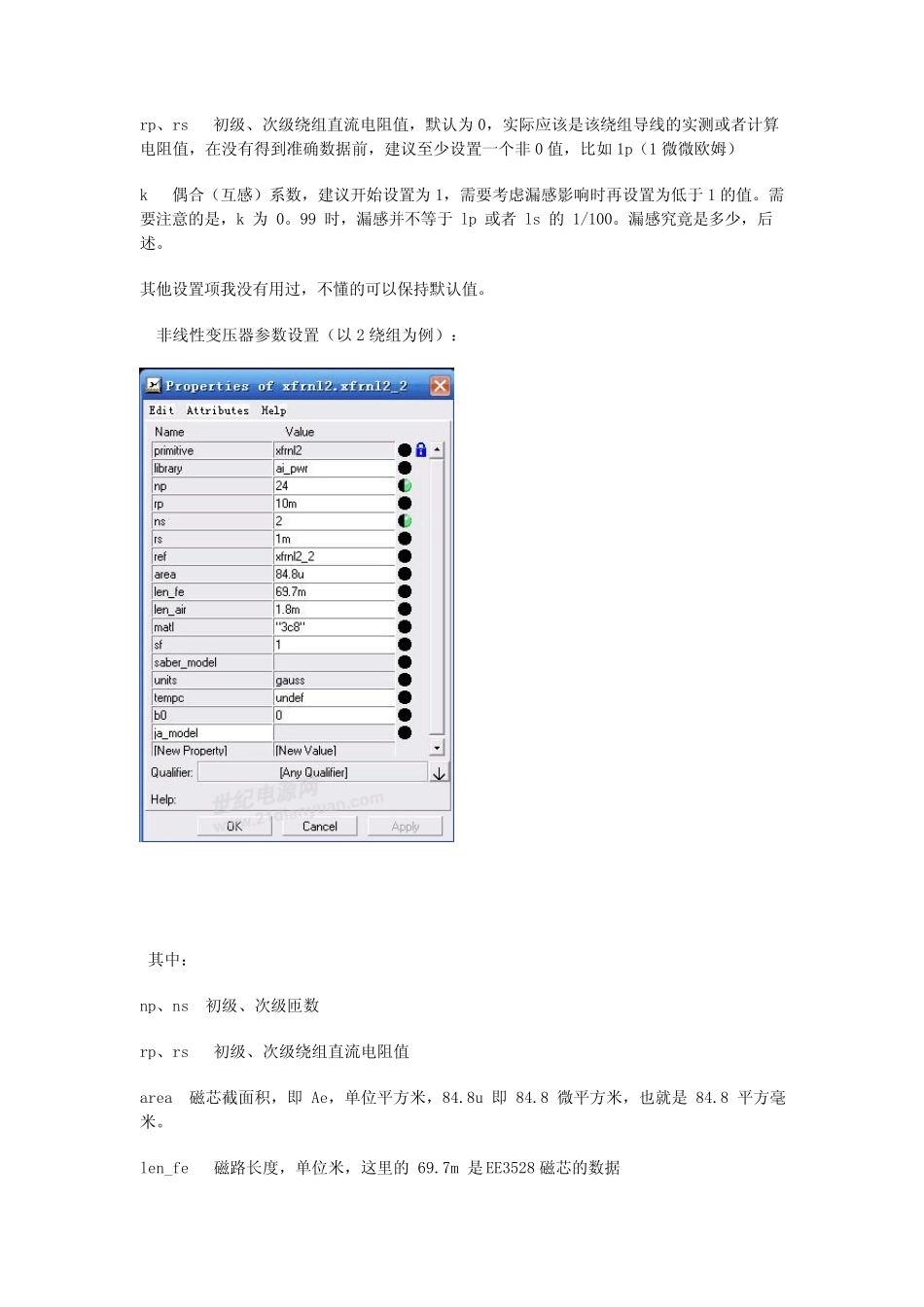

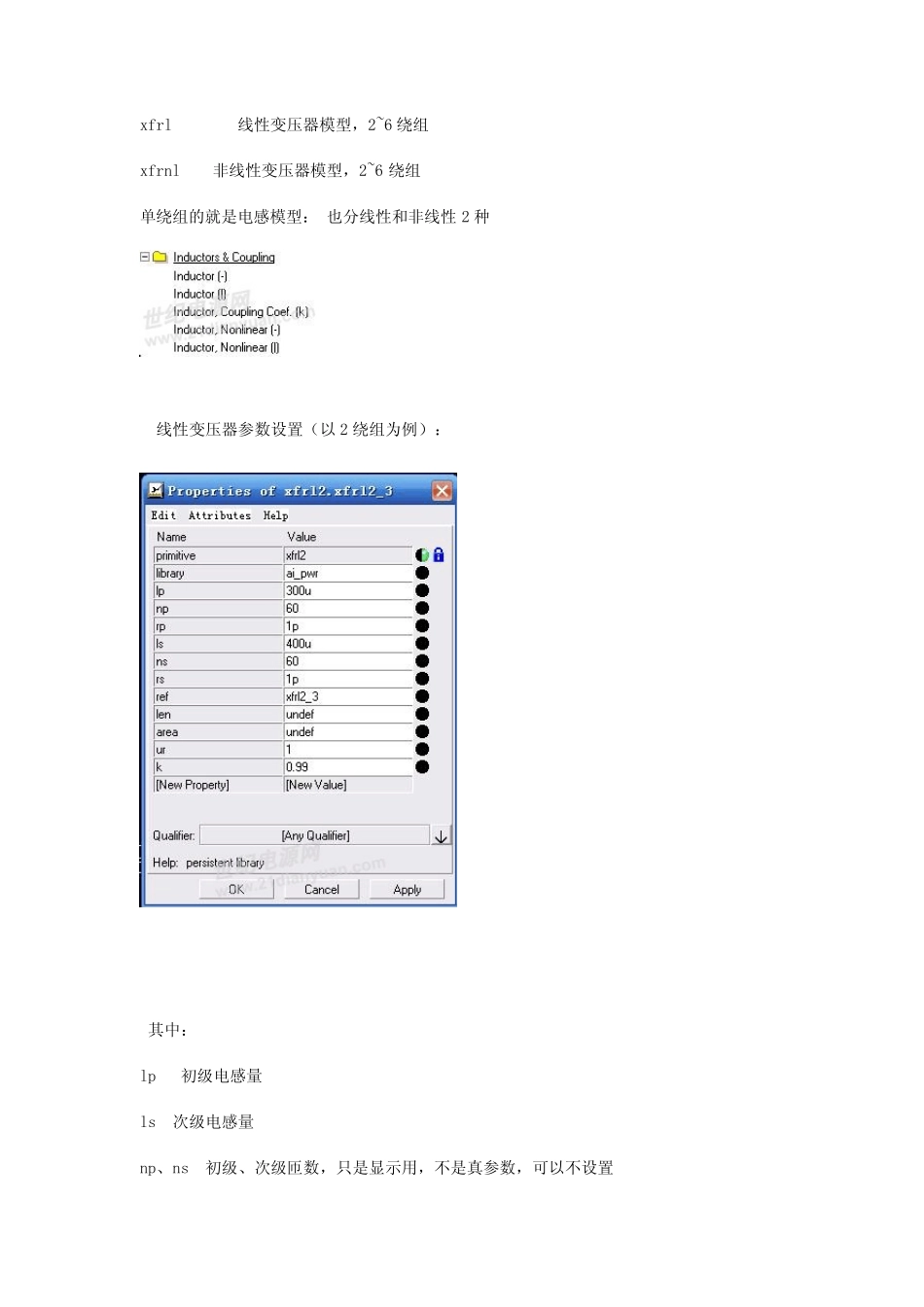

经常在论坛上看到变压器设计求助，包括：计算公式，优化方法，变压器损耗，变压器饱和，多大的变压器合适啊？ 其实，只要我们学会了用Saber 这个软件，上述问题多半能够获得相当满意的解决。 一、 Saber 在变压器辅助设计中的优势： 1、由于 Saber 相当适合仿真电源，因此对电源中的变压器营造的工作环境相当真实，变压器不是孤立地被防真，而是与整个电源主电路的联合运行防真。主要功率级指标是相当接近真实的，细节也可以被充分体现。 2、Saber 的磁性材料是建立在物理模型基础之上的，能够比较真实的反映材料在复杂电气环境中的表现，从而可以使我们得到诸如气隙的精确开度、抗饱和安全余量、磁损这样一些用平常手段很难获得的宝贵设计参 数 。 3、作为 一种 高 性能通 用仿真软件，Saber 并 不只是针 对个别 电路才 奏 效 ，实际 上，电力 电子 领 域 所 有 电路拓 扑 中的变压器、电感 元 件，我们都 可以把 他 们置 于真实电路的仿真环境中来 求解。从而放 弃 大部 分繁 杂的计算工作量，极 大地加 快 设计进 程 ，并 获得比手工计算更 加合理的设计参 数 。 4、由于变压器是置 于真实电路的仿真环境中求解的，所 有 与变压器有 关 的电路和器件均 能够被联合仿真，对变压器的仿真实际 上成 了对主电路的仿真，从而不仅 能够获得变压器的设计参 数 ，还 同 时 获得整个电路的运行参 数 以及 主要器件的最 佳 设计参 数 。 二 、 Saber 中的变压器 我们用得上的 Saber 中的变压器是这些：（ 实际 上是我只会用这些 ） 分别 是： xfrl 线性变压器模型，2~6 绕组 xfrnl 非线性变压器模型，2~6 绕组 单绕组的就是电感模型： 也分线性和非线性2 种 线性变压器参数设置（以2 绕组为例）： 其中： lp 初级电感量 ls 次级电感量 np、ns 初级、次级匝数，只是显示用，不是真参数，可以不设置 rp、rs 初级、次级绕组直流电阻值，默认为 0，实际应该是该绕组导线的实测或者计算电阻值，在没有得到准确数据前，建议至少设置一个非 0 值，比如 1p（1 微微欧姆） k 偶合（互感）系数，建议开始设置为 1，需要考虑漏感影响时再设置为低于 1 的值。需要注意的是，k 为 0。99 时，漏感并不等于 lp 或者 ls 的 1/100。漏感究竟是多少，后述。 其他设置项我没有用过，不懂的可以保持默认值。 非线性变压器参数设置（以 2 ...
