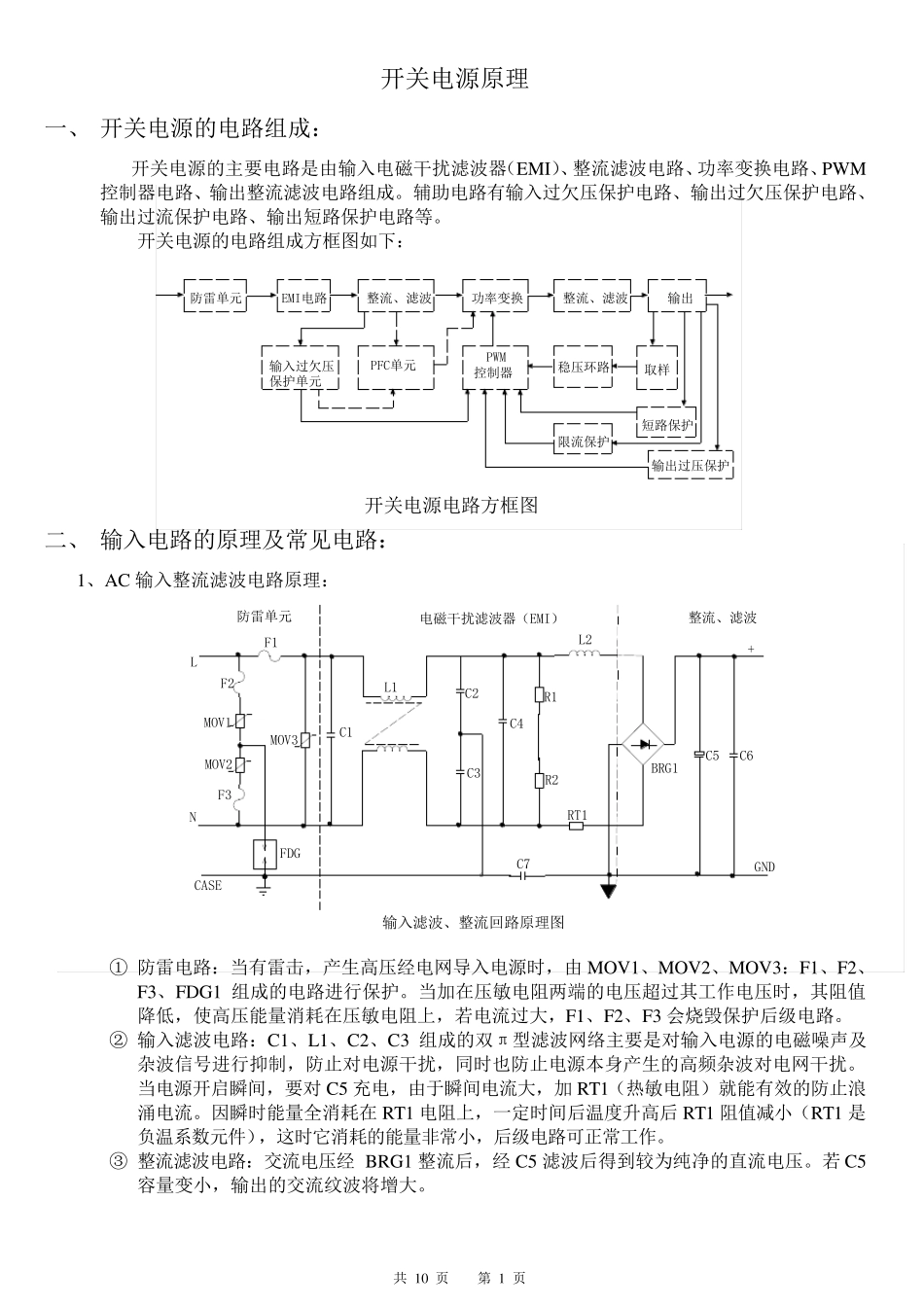

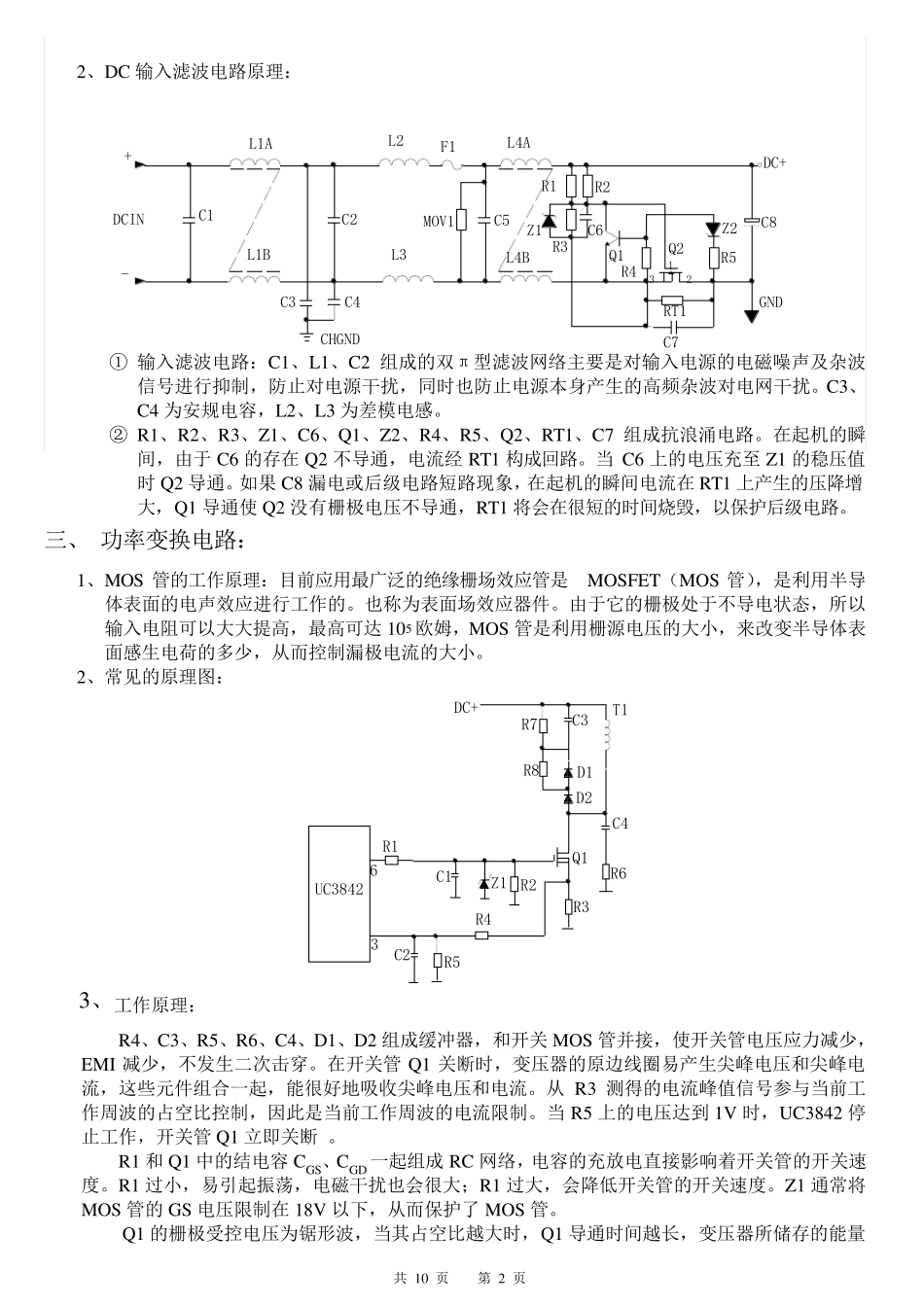

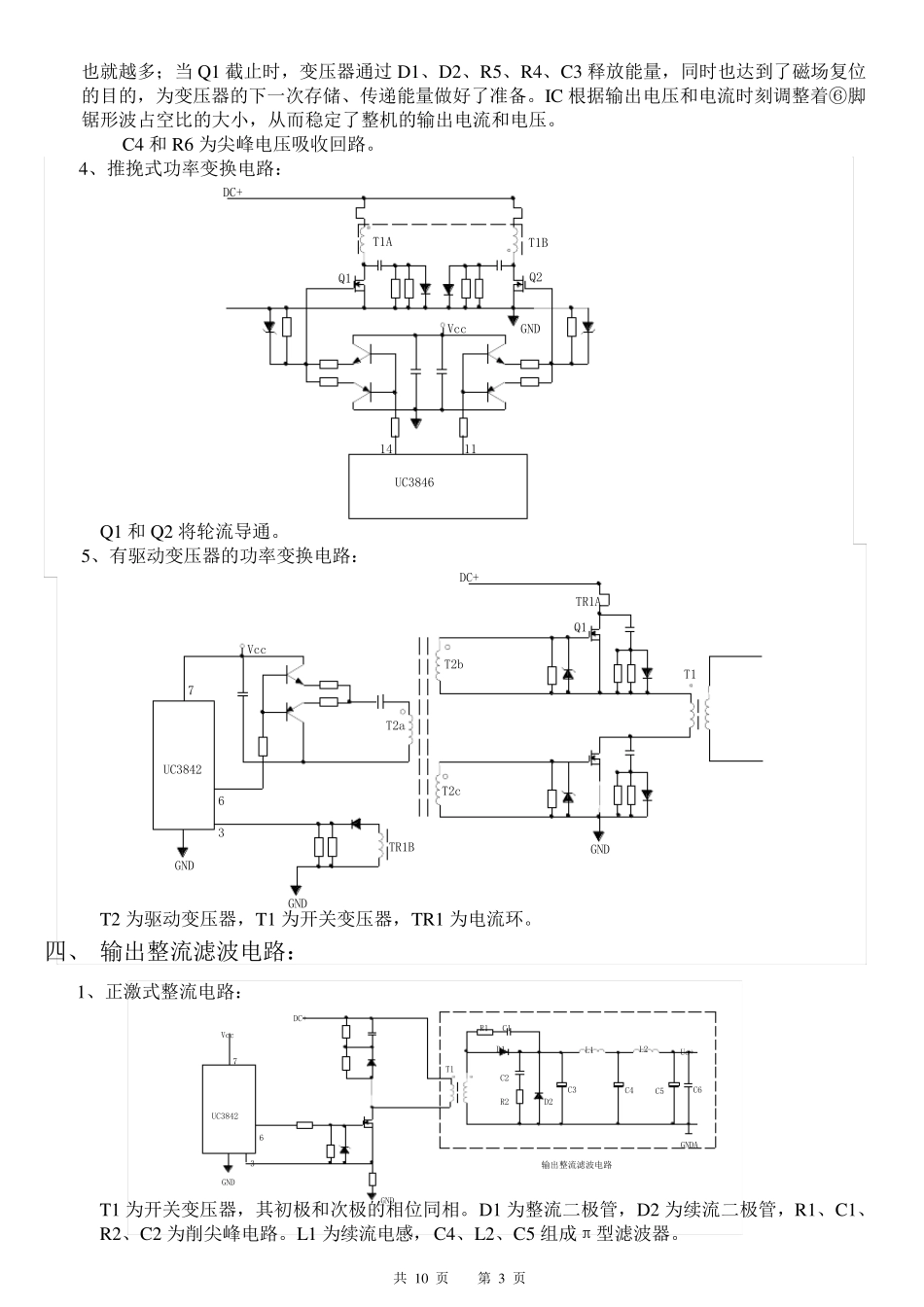

共 10 页 第 1 页 防雷单元 EMI电路 整流、滤波 功率变换 整流、滤波 输出PFC单元输入过欠压保护单元PWM短路保护取样输出过压保护控制器限流保护稳压环路开关电源电路方框图输入滤波、整流回路原理图CASENMOV2FDGC3F1MOV1LF2MOV3C1L1C2C6C5C7RT1R2BRG1GNDR1C4+F3L2防雷单元整流、滤波电磁干扰滤波器（EMI）开关电源原理 一、 开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PW M控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、 输入电路的原理及常见电路： 1、AC 输入整流滤波电路原理： ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3 组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对 C5 充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1 电阻上，一定时间后温度升高后RT1 阻值减小（RT1 是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③ 整流滤波电路：交流电压经BRG1 整流后，经C5 滤波后得到较为纯净 的直 流电压。若C5容 量变小，输出的交流纹 波将 增 大。 共 10 页 第 2 页 C5C4C3CHGNDL1A-DCINL1BC1+C2L3MOV1F1L2GNDRT1C7R5Z2R2R1Q1R3L4BC6Q21R432L4AC8DC+Z1R4C23R5UC38426R1C1Z1DC+C4R6Q1R2R3T1C3D1D2R7R82、DC 输入滤波电路原理： ① 输入滤波电路：C1、L1、C2 组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容，L2、L3 为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7 组成抗浪涌电路。在起机的瞬间，由于 C6 的存在 Q2 不导通，电流经 RT1 构成回路。当 C6 上的电压充至 Z1 的稳压值时 Q2 导通。如果 C8 漏电或后级电路短路现象，在起机的瞬间电流在...
