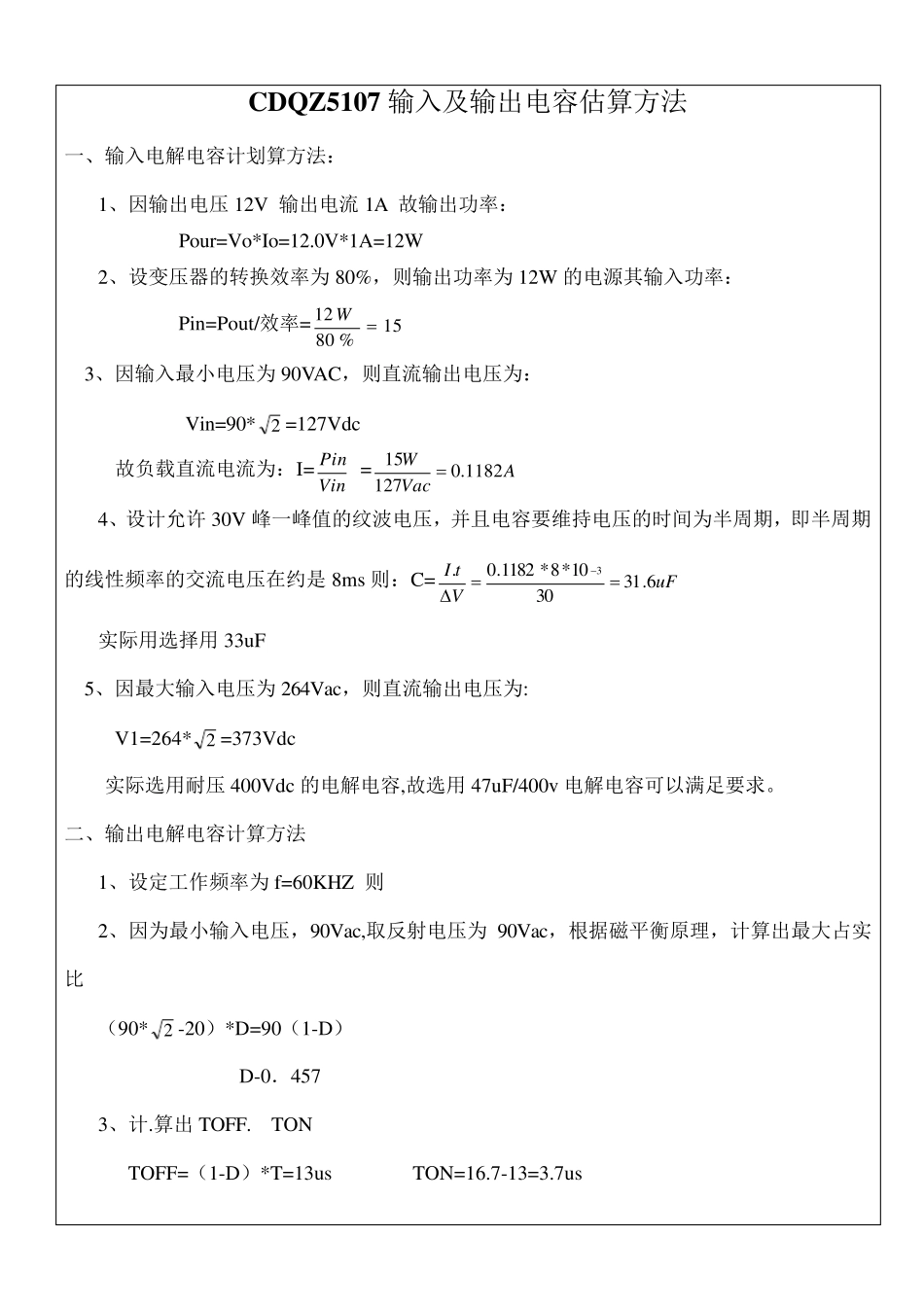

CDQZ-5107 SEHOTTKY 计算方法 1、由于前面计算变压器可知: Np=82T3 ; Ns=13 T3 2、在输入电压为 264Vac 时,反射到次级电压为: Vmax=264Vac*2 =373 VDC VSR=PSNN * Vmax =8213 *373=59.5 VDC 3、设次级感量引起的电压为:(VR:初级漏感引起的电压) VRR=PSNN * V R =8213 *90=14.5 VDC 4、计算肖特基的耐压值: VPP= VSR+ VRR+ Vo =59.5+14.5+12=86 VDC 5、计算出输出峰值电流: VSPK =DIO12=474.011*2=3.8A 6、由计算变压器可知: Irms=1.59A 。 故选择 3A/100V 的肖特基满足设计要求。(因 3A 的有效值为 3.9A) 客户名称 1 客户编号 1 1 公司编号 1 样品单编号 1 日期 1 输入范围 1 输入电压电流 1 1 1 CDQZ-5107 MOSFET 计算方法 1、由于前面计算变压器可知: Np=82T3 Ns=13 T3 2、输入电压最大值为264Vac,故经过桥式整流后,得到: Vmax=264Vac*2 =373 VDC 3、次级反射到初级的电压为: VPR=SPNN * VO =1382 *12=76 VDC 4、由前面计算变压器可知,取初级漏感引起的电压,VR =90 VDC,故MOFET 要求耐压值为: VDS= Vmax+ VR + VPR=373+90+76=539 VDC 5、计算初级峰值电流: Irms=DFVIVinOP***=6.0*100*88.01*82=0.227A ∴ IPK =3DIrms =3473.0227.0=0.571A 6、故选择 2A/600V 的MOSFET 满足设计要求,即选用仙童 2N60C。 客户名称 客户编号 公司编号 样品单编号 日期 输入范围 输入电压电流 CDQZ5107 输入及输出电容估算方法 一、输入电解电容计划算方法: 1、因输出电压 12V 输出电流 1A 故输出功率: Pou r=Vo*Io=12.0V*1A=12W 2、设变压器的转换效率为 80%,则输出功率为 12W 的电源其输入功率: Pin=Pou t/效率=15%8012W 3、因输入最小电压为 90VAC,则直流输出电压为: Vin=90*2 =127Vdc 故负载直流电流为:I=VinPin =AVacW1182.012715 4、设计允许 30V 峰一峰值的纹波电压,并且电容要维持电压的时间为半周期,即半周期的线性频率的交流电压在约是 8ms 则:C=u FVtI6.313010*8*1182.0.3  实际用选择用 33u F 5、因最大输入电压为 264Vac,则直流输出电压为: V1=264* 2 =373Vdc 实际选用耐压 400Vdc 的电解电容,故选用 47u F/400v 电解电容可以满足要求。 二、输出电解电容计算方法 1、设定工作频率为 f=60KHZ 则 2、因为最小输入电压,90Vac,取...
