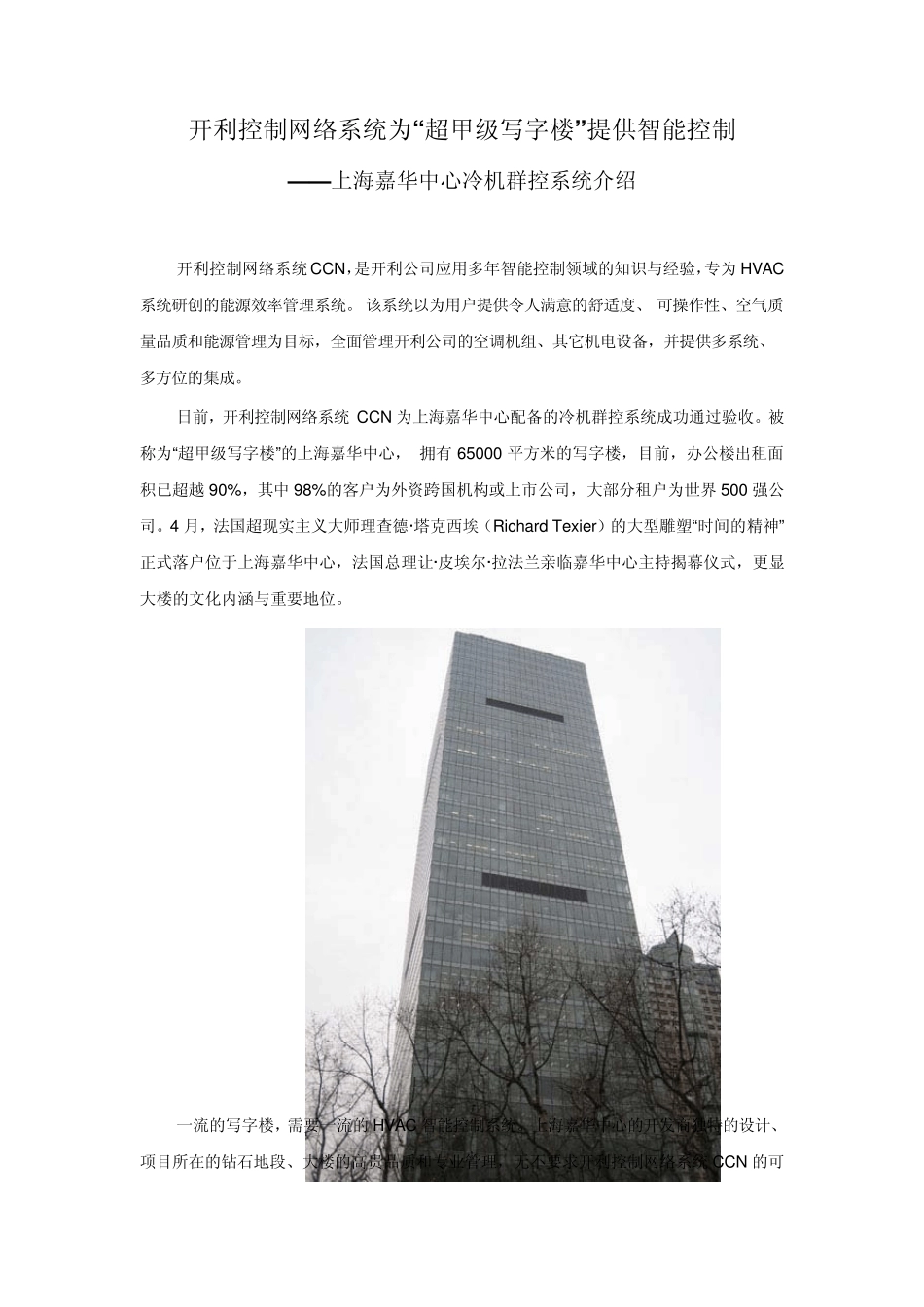

开利控制网络系统为“超甲级写字楼”提供智能控制 — — 上海嘉华中心冷机群控系统介绍 开利控制网络系统CCN,是开利公司应用多年智能控制领域的知识与经验,专为HVAC系统研创的能源效率管理系统。该系统以为用户提供令人满意的舒适度、 可操作性、空气质量品质和能源管理为目标,全面管理开利公司的空调机组、其它机电设备,并提供多系统、多方位的集成。 日前,开利控制网络系统CCN 为上海嘉华中心配备的冷机群控系统成功通过验收。被称为“超甲级写字楼”的上海嘉华中心, 拥有 65000 平方米的写字楼,目前,办公楼出租面积已超越 90%,其中98%的客户为外资跨国机构或上市公司,大部分租户为世界 500 强公司。4 月,法国超现实主义大师理查德·塔克西埃(Richard Texier)的大型雕塑“时间的精神”正式落户位于上海嘉华中心,法国总理让·皮埃尔·拉法兰亲临嘉华中心主持揭幕仪式,更显大楼的文化内涵与重要地位。 一流的写字楼,需要一流的HVAC 智能控制系统。上海嘉华中心的开发商独特的设计、项目所在的钻石地段、大楼的高贵品质和专业管理,无不要求开利控制网络系统CCN 的可靠与高质量运行。CCN 为其提供的冷机群控系统,保证冷源的稳定、高效、节能运行,为写字楼的每个空调区域提供高品质空气的舒适源头。 1. 上海嘉华中心冷机群控系统的控制对象 • 3 台 1000 冷吨的离心机组,1 台 500 冷吨的离心机组 • 4 台大功率冷冻水泵,2 台小功率冷冻水泵 • 4 台大功率冷却水泵,2 台小功率冷却水泵 • 7 台带双速风机的冷却塔 • 1 台板式热交换器 • 若干电动调节阀、开关阀 2. 上海嘉华中心冷机群控系统的组成 11 个开利 CCN 控制箱、 4 台冷机和 1 台监控电脑通过网络线连接,进行通讯。 CCN 控制箱内置 CCN 控制器。现场各机电设备的状态、温度、压差等信号通过电缆连入 CCN 控制器,CCN 控制器根据采集的各类信号并经过内置的程序运算后输出控制信号,通过电缆发送至现场各机电设备决定其开或关、或模拟量调节。 4 台冷机通过 CCN 网络发送各自的内部状态参数,并也通过网络接受指令开关冷机或修改运行参数。 监控电脑也连入 CCN 网络,提供友善的人机界面,方便物业管理人员监视各机电设备的运行状态和管理这些设备的日常使用(如参数设定、故障复位、报表打印等)。 3. 软硬件设备功能、作用 z Chillerv isor Sy stem Manager III 冷机群控管理控制...
