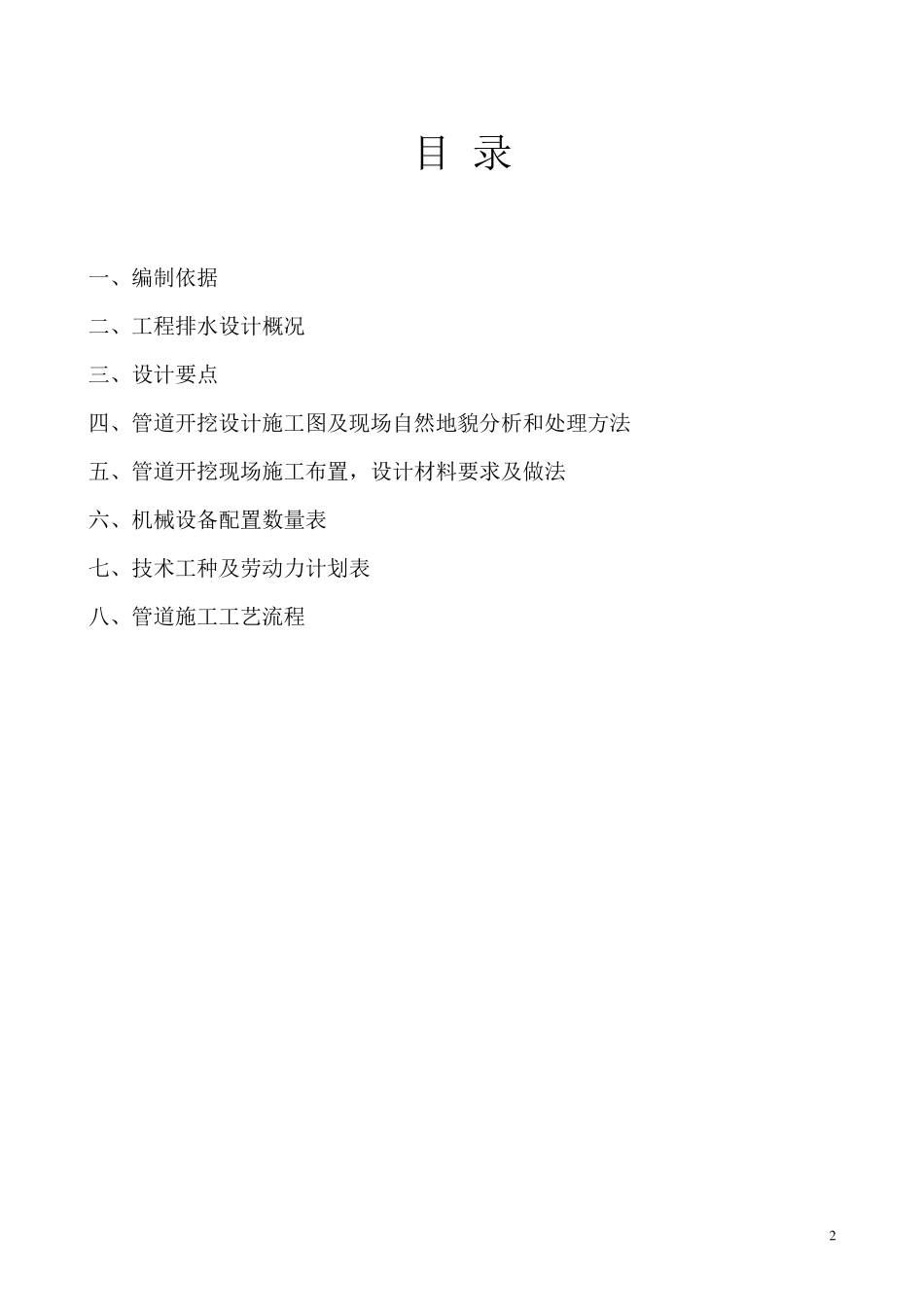

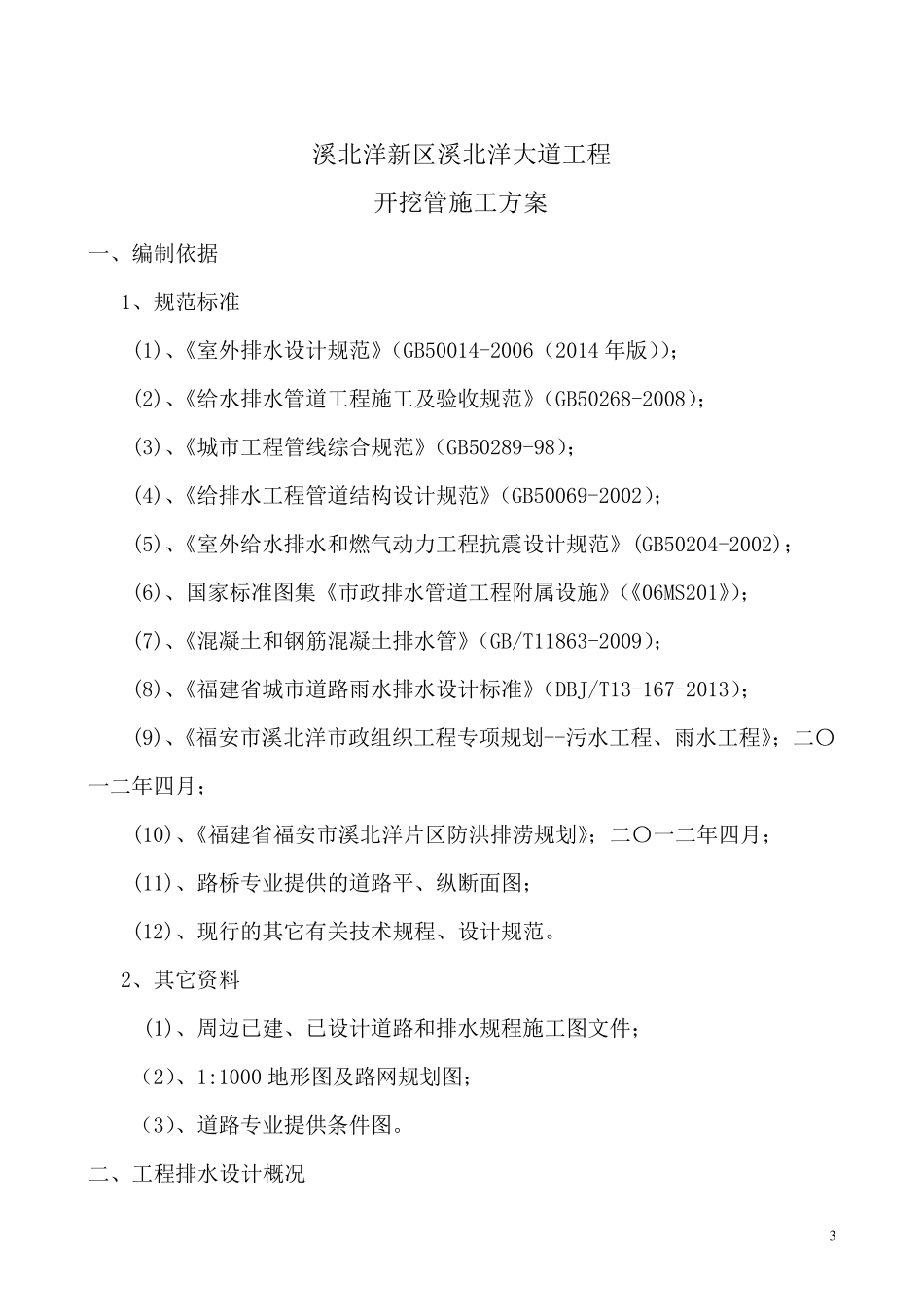

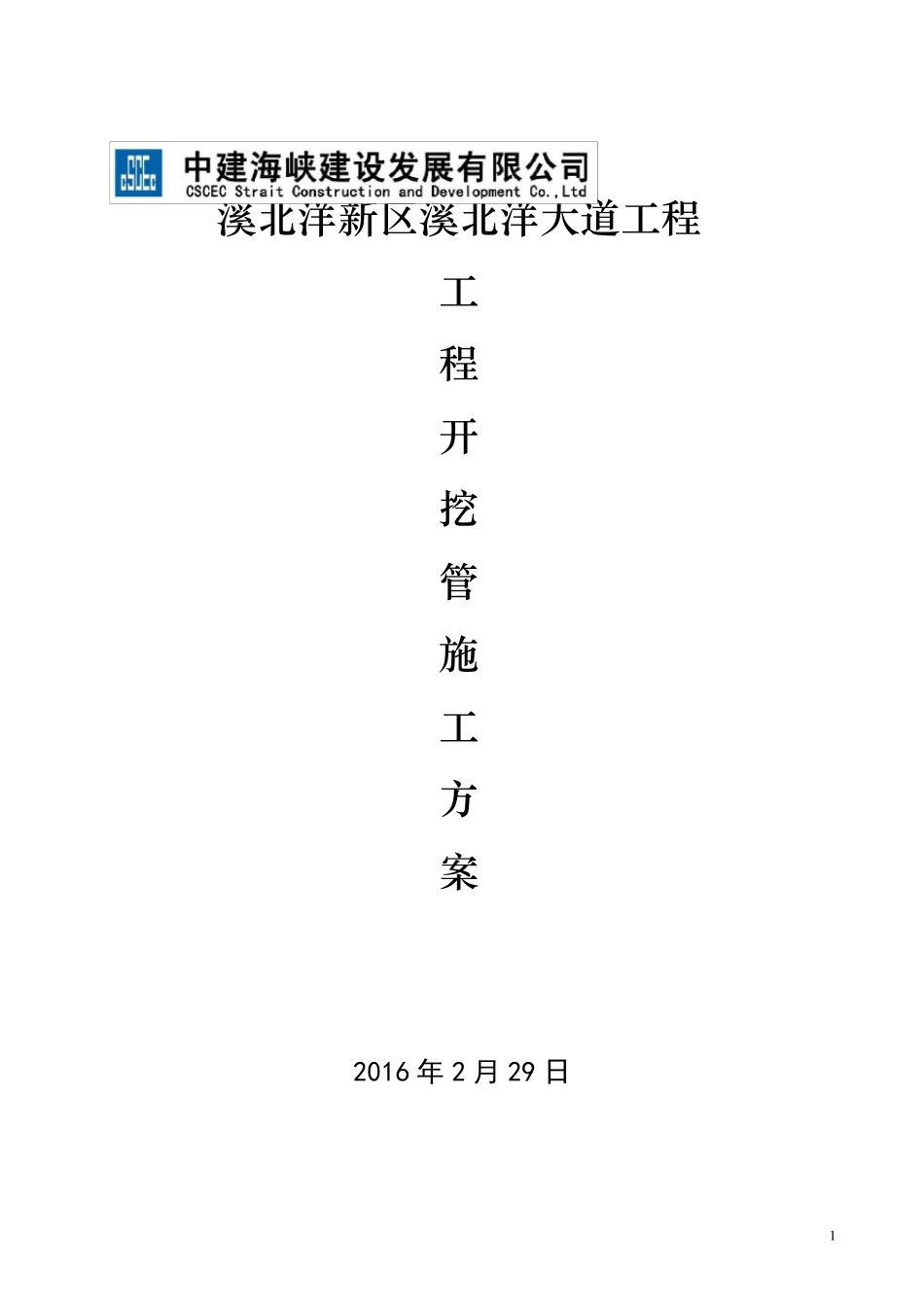

1 溪 北 洋 新 区 溪 北 洋 大 道 工 程 工 程 开 挖 管 施 工 方 案 2016 年 2 月 29 日 2 目 录 一、编制依据 二、工程排水设计概况 三、设计要点 四、管道开挖设计施工图及现场自然地貌分析和处理方法 五、管道开挖现场施工布置，设计材料要求及做法 六、机械设备配置数量表 七、技术工种及劳动力计划表 八、管道施工工艺流程 3 溪北洋新区溪北洋大道工程 开挖管施工方案 一、编制依据 1、规范标准 (1)、《室外排水设计规范》（GB50014-2006（2014 年版））； (2)、《给水排水管道工程施工及验收规范》（GB50268-2008）； (3)、《城市工程管线综合规范》（GB50289-98）； (4)、《给排水工程管道结构设计规范》（GB50069-2002）； (5)、《室外给水排水和燃气动力工程抗震设计规范》(GB50204-2002)； (6)、国家标准图集《市政排水管道工程附属设施》（《06MS201》）； (7)、《混凝土和钢筋混凝土排水管》（GB/T11863-2009）； (8)、《福建省城市道路雨水排水设计标准》（DBJ/T13-167-2013）； (9)、《福安市溪北洋市政组织工程专项规划--污水工程、雨水工程》；二〇一二年四月； (10)、《福建省福安市溪北洋片区防洪排涝规划》；二〇一二年四月； (11)、路桥专业提供的道路平、纵断面图； (12)、现行的其它有关技术规程、设计规范。 2、其它资料 (1)、周边已建、已设计道路和排水规程施工图文件； （2）、1:1000 地形图及路网规划图； （3）、道路专业提供条件图。 二、工程排水设计概况 4 （ 1）、 雨 水 系 统 设 计 溪 北 洋 大 道 雨 水 管 双 侧 布 置 ， 收 集 两 侧 地 块 的 雨 水 后 ， 就 近 排 放 至 周 边 道路 市 政 雨 水 管 道 及 规 划 河 道 。 （ 2）、 污 水 系 统 设 计 溪 北 洋 大 道 沿 线 单 侧 设 置 d400-d800 污 水 管 ， 污 水 收 集 后 排 入 洋 中 西 路 和 令之 大 道 已 设 计 污 水 管 道 。 三 、 设 计 要 点 （ 1）、 设 计 单 位 ： 管 径 为 毫 米 ， 长 度 和 标 高 为 米 。 图 中 雨 水 管 和 污 水 管 为 管 内底 标 高 ， 标 高 系 同 道 路 专 业 ， 管 径 均 为 管 道 内 径 。 （ 2）、 本 设 计 按 地 震 烈 度 为 7 度 抗 震 设 防 ， ...
