异步起动永磁同步电机设计

异步起动永磁同步电机设计_第1页
1/58
异步起动永磁同步电机设计_第2页
2/58
异步起动永磁同步电机设计_第3页
3/58

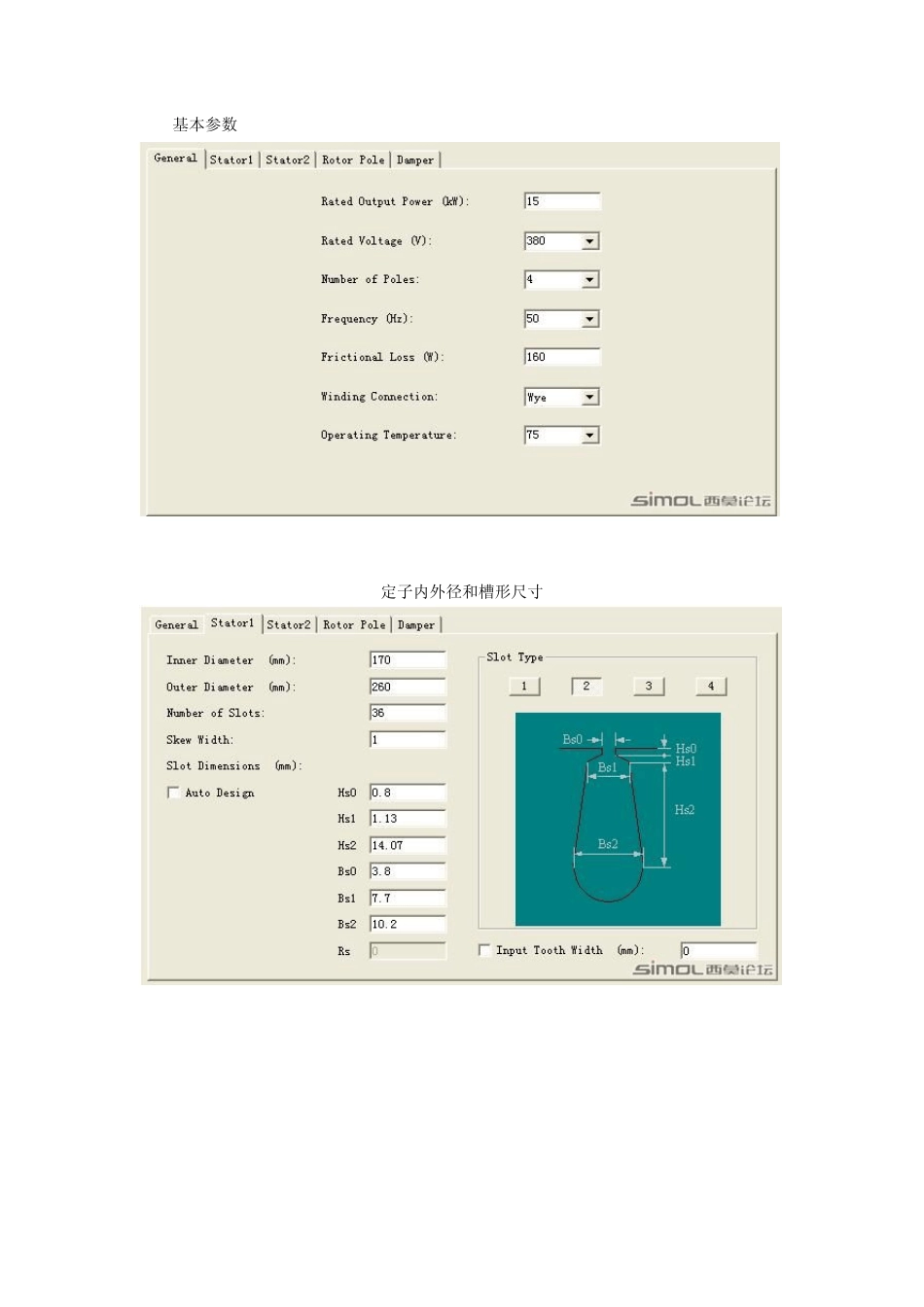

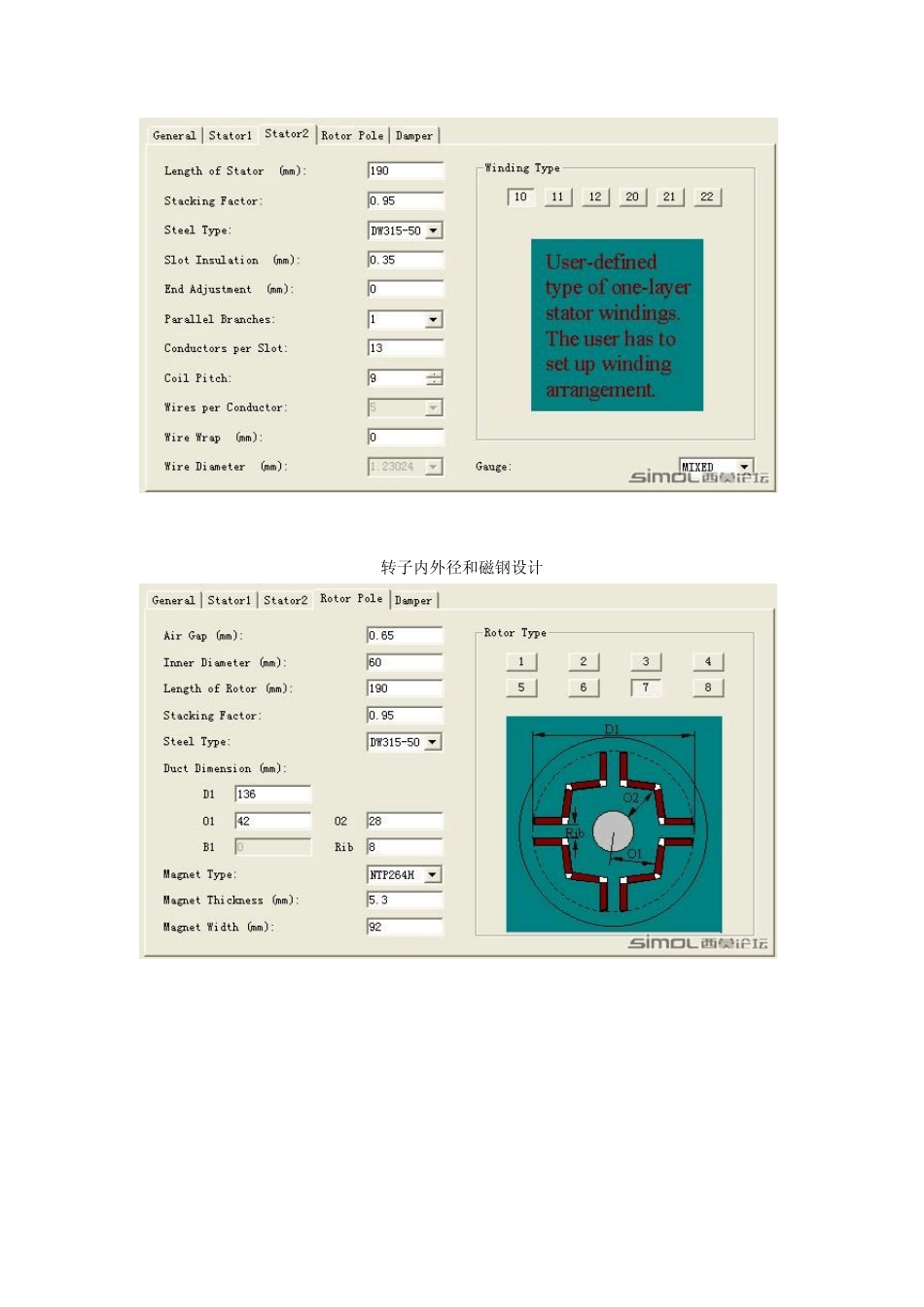

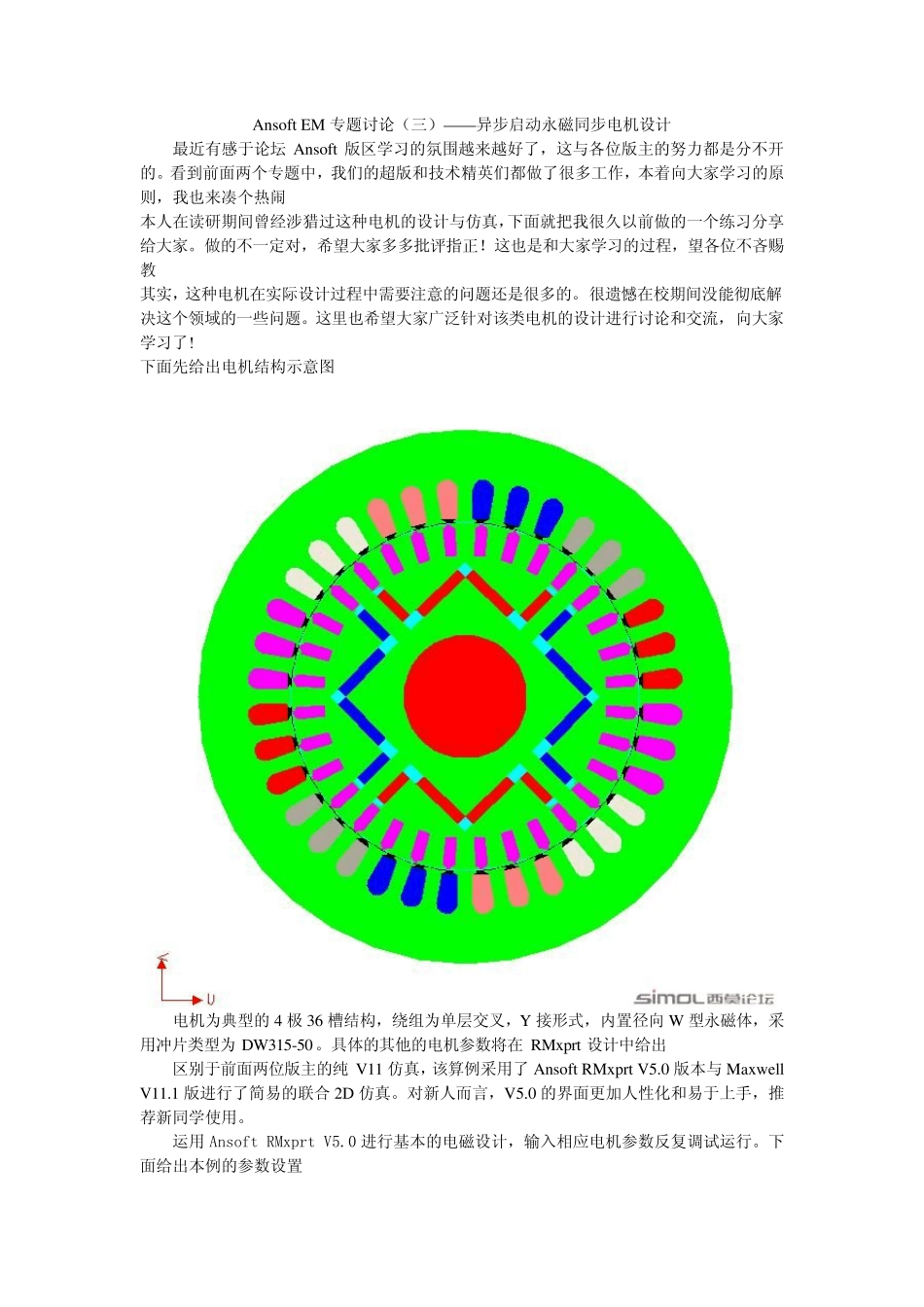

Ansoft EM 专题讨论(三)— — 异步启动永磁同步电机设计 最近有感于论坛Ansoft 版区学习的氛围越来越好了,这与各位版主的努力都是分不开的。看到前面两个专题中,我们的超版和技术精英们都做了很多工作,本着向大家学习的原则,我也来凑个热闹 本人在读研期间曾经涉猎过这种电机的设计与仿真,下面就把我很久以前做的一个练习分享给大家。做的不一定对,希望大家多多批评指正!这也是和大家学习的过程,望各位不吝赐教 其实,这种电机在实际设计过程中需要注意的问题还是很多的。很遗憾在校期间没能彻底解决这个领域的一些问题。这里也希望大家广泛针对该类电机的设计进行讨论和交流,向大家学习了! 下面先给出电机结构示意图 电机为典型的4 极36 槽结构,绕组为单 层 交叉 ,Y 接 形 式 ,内 置 径 向 W 型永磁体 ,采用 冲 片 类型为DW315-50。具 体 的其他 的电机参 数 将 在 RMxprt 设计中给出 区别 于前面两位版主的纯V11 仿真,该算 例 采 用 了Ansoft RMxprt V5.0 版本与Maxwell V11.1 版进行了简 易 的联 合 2D 仿真。对新 人而 言 ,V5.0 的界 面更 加 人性 化 和易 于上 手 ,推荐 新 同学使 用 。 运 用 Ansoft RMxprt V5.0 进行基 本的电磁设计,输 入 相 应 电机参 数 反 复 调 试 运 行。下面给出本例 的参 数 设置 基本参数 定子内外径和槽形尺寸 转子内外径和磁钢设计 转子槽形和端环设计 以上需要补充说明的是Ansoft RMxprt V5.0 的材料设置问题和绕组编辑问题 就材料设置而言,大家可以利用软件自带的.h-b 文件自行添加所需要的硅钢片材料,主要是需要查找一些手册来添加磁化曲线和损耗曲线,用记事本的格式进行编辑添加,放在指定的文件夹中,即可在设计中引用,图例 DW315-50 的.h-b 文件,要对应操作窗口的各项参数进行添加,方可正确使用 添加后磁化曲线示意 添加后的损耗曲线示意 关于磁钢的材料设置,可以在软件的Magnet 选项中任意添加所需材料的参数,如下图所示 注意,这里我给出的是电机在75℃的工作温度下,磁钢的性能参数 下面给出绕组连接方法。本算例定子采用单层交叉绕组,因为现有给定无法满足所需条件,采用了软件自带的绕组编辑器,连接方式如下图所示: 在编辑器的列表中,可以任意改变绕组相序,匝数,线圈的两边所在槽号,从而得到所需要的任意形式的绕组排布 Ansoft RMxprt V5.0 ...
