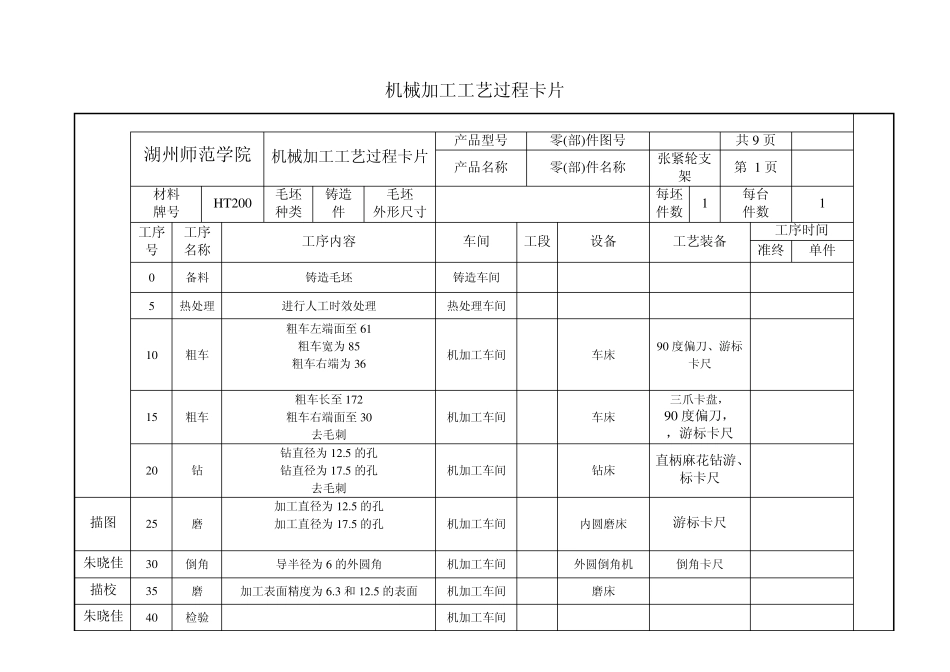

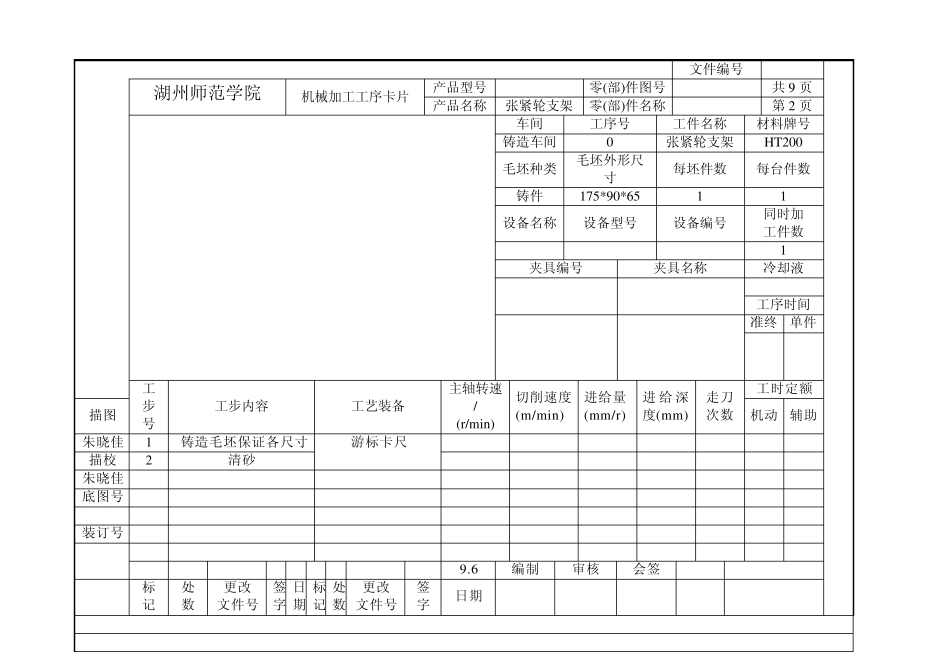

机械加工工艺过程卡片 湖州师范学院 机械加工工艺过程卡片 产品型号 零(部)件图号 共9 页 产品名称 零(部)件名称 张紧轮支架 第 1 页 材料 牌号 HT200 毛坯 种类 铸造件 毛坯 外形尺寸 175*90*65 每坯 件数 1 每台 件数 1 工序号 工序 名称 工序内容 车间 工段 设备 工艺装备 工序时间 准终 单件 0 备料 铸造毛坯 铸造车间 5 热处理 进行人工时效处理 热处理车间 10 粗车 粗车左端面至61 粗车宽为85 粗车右端为36 机加工车间 车床 90 度偏刀、游标卡尺 15 粗车 粗车长至172 粗车右端面至30 去毛刺 机加工车间 车床 三爪卡盘, 90 度偏刀, ,游标卡尺 20 钻 钻直径为12.5 的孔 钻直径为17.5 的孔 去毛刺 机加工车间 钻床 直柄麻花钻游、标卡尺 描图 25 磨 加工直径为12.5 的孔 加工直径为17.5 的孔 机加工车间 内圆磨床 游标卡尺 朱晓佳 30 倒角 导半径为6 的外圆角 机加工车间 外圆倒角机 倒角卡尺 描校 35 磨 加工表面精度为6.3 和 12.5 的表面 机加工车间 磨床 朱晓佳 40 检验 机加工车间 底图号 装订号 设计 (日期) 审核 (日期) 会签 (日期) a 9.6 标记 处数 更改 文件号 签字 日期 标记 处数 更改 文件号 签字 日期 田宇 文件编号 湖州师范学院 机械加工工序卡片 产品型号 零(部)件图号 共9 页 产品名称 张紧轮支架 零(部)件名称 第2 页 车间 工序号 工件名称 材料牌号 铸造车间 0 张紧轮支架 HT200 毛坯种类 毛坯外形尺寸 每坯件数 每台件数 铸件 175*90*65 1 1 设备名称 设备型号 设备编号 同时加 工件数 1 夹具编号 夹具名称 冷却液 工序时间 准终 单件 工步号 工步内容 工艺装备 主轴转速/ (r/min) 切削速度 (m/min) 进给量 (mm/r) 进 给 深度(mm) 走刀次数 工时定额 描图 机动 辅助 朱晓佳 1 铸造毛坯保证各尺寸 游标卡尺 描校 2 清砂 朱晓佳 底图号 装订号 9.6 编制 审核 会签 标记 处数 更改 文件号 签字 日期 标记 处数 更改 文件号 签字 日期 湖州师范学院 机械加工工序卡片 产品型号 零(部)件图号 共9 页 产品名称 张紧轮支架 零(部)件名称 第3 页 车间 工序号 工件名称 材料牌号 热处理车间 05 张紧轮支架 HT200 毛坯种类 毛坯外形尺寸 每坯件数 每台件数 铸件 142*69 1 1...
