弧形墙体的砌筑方法

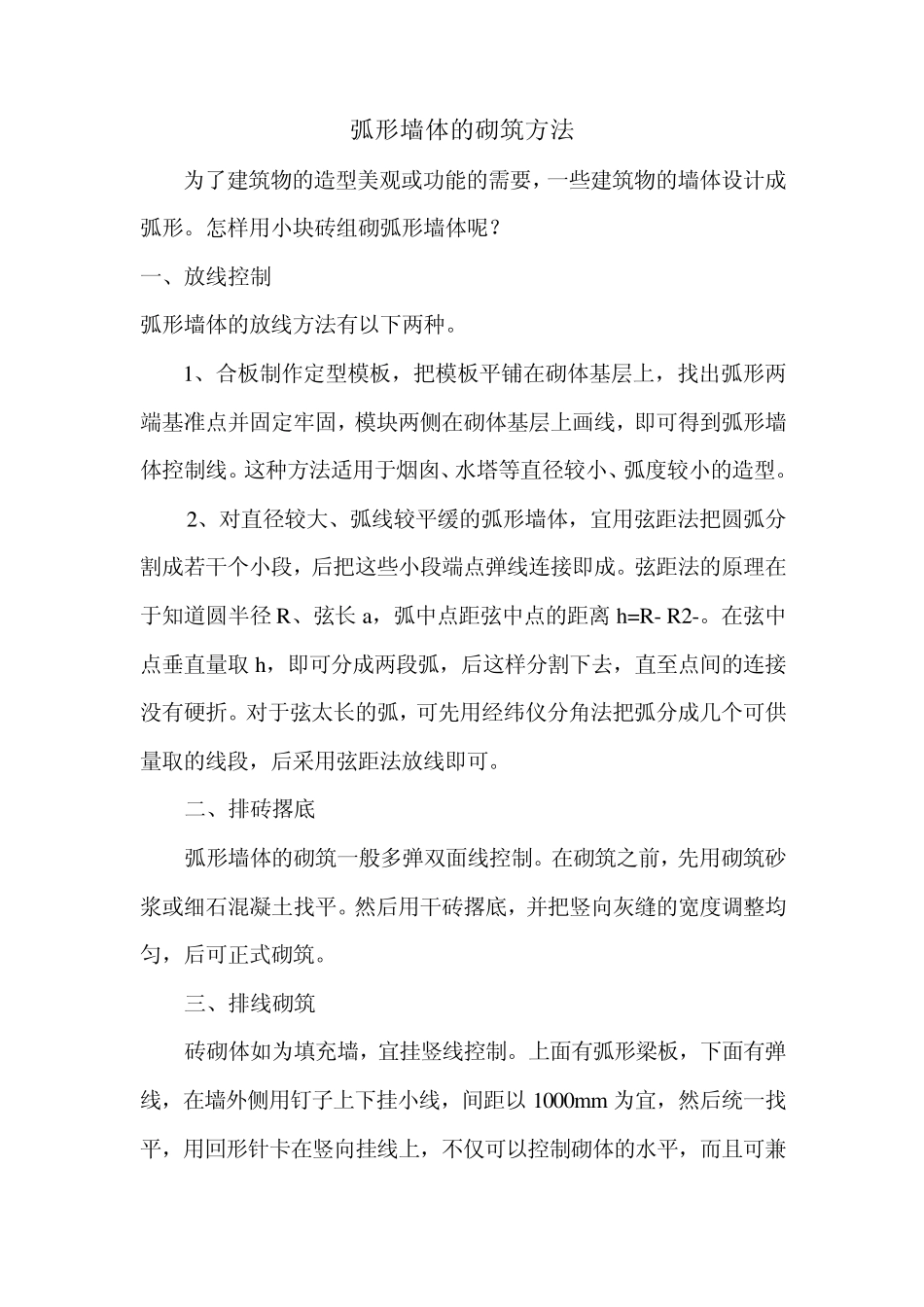

弧形墙体的砌筑方法_第1页
1/6

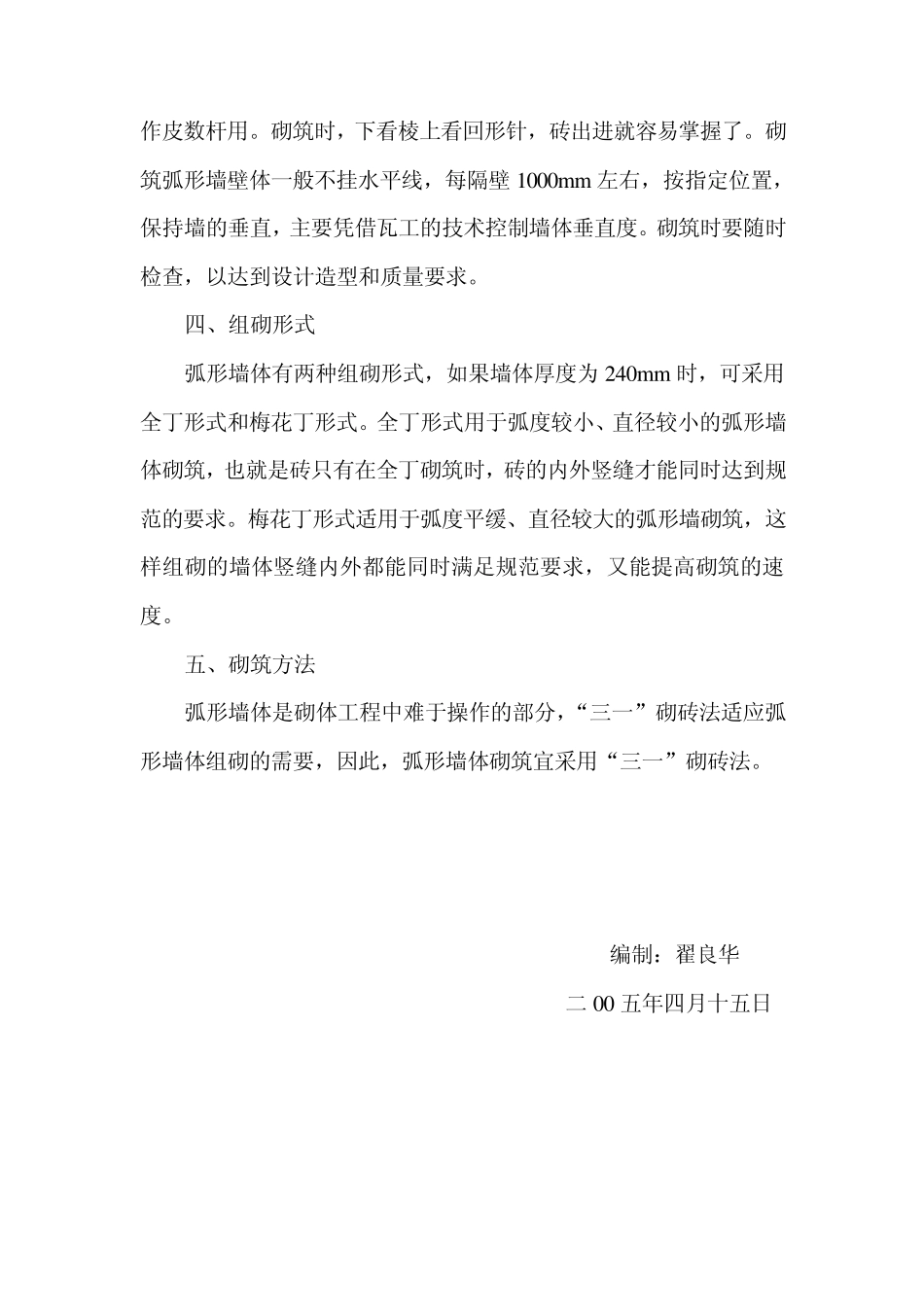

弧形墙体的砌筑方法_第2页
2/6
弧形墙体的砌筑方法_第3页
3/6
弧形墙体的砌筑方法 为了建筑物的造型美观或功能的需要,一些建筑物的墙体设计成弧形。怎样用小块砖组砌弧形墙体呢? 一、放线控制 弧形墙体的放线方法有以下两种。 1、合板制作定型模板,把模板平铺在砌体基层上,找出弧形两端基准点并固定牢固,模块两侧在砌体基层上画线,即可得到弧形墙体控制线。这种方法适用于烟囱、水塔等直径较小、弧度较小的造型。 2、对直径较大、弧线较平缓的弧形墙体,宜用弦距法把圆弧分割成若干个小段,后把这些小段端点弹线连接即成。弦距法的原理在 于知道圆半径 R、弦长 a,弧中点距弦中点的距离 h=R- R2-。在弦中点垂直量取 h,即可分成两段弧,后这样分割下去,直至点间的连接没有硬折。对于弦太长的弧,可先用经纬仪分角法把弧分成几个可供量取的线段,后采用弦距法放线即可。 二、排砖撂底 弧形墙体的砌筑一般多弹双面线控制。在砌筑之前,先用砌筑砂浆或细石混凝土找平。然后用干砖撂底,并把竖向灰缝的宽度调整均匀,后可正式砌筑。 三、排线砌筑 砖砌体如为填充墙,宜挂竖线控制。上面有弧形梁板,下面有弹线,在墙外侧用钉子上下挂小线,间距以 1000m m 为宜,然后统一找平,用回形针卡在竖向挂线上,不仅可以控制砌体的水平,而且可兼作皮数杆用。砌筑时,下看棱上看回形针,砖出进就容易掌握了。砌筑弧形墙壁体一般不挂水平线,每隔壁 1000m m 左右,按指定位置,保持墙的垂直,主要凭借瓦工的技术控制墙体垂直度。砌筑时要随时检查,以达到设计造型和质量要求。 四、组砌形式 弧形墙体有两种组砌形式,如果墙体厚度为 240m m 时,可采用全丁形式和梅花丁形式。全丁形式用于弧度较小、直径较小的弧形墙体砌筑,也就是砖只有在全丁砌筑时,砖的内外竖缝才能同时达到规范的要求。梅花丁形式适用于弧度平缓、直径较大的弧形墙砌筑,这样组砌的墙体竖缝内外都能同时满足规范要求,又能提高砌筑的速度。 五、砌筑方法 弧形墙体是砌体工程中难于操作的部分,“三一”砌砖法适应弧形墙体组砌的需要,因此,弧形墙体砌筑宜采用“三一”砌砖法。 编制:翟良华 二 00 五年四月十五日 平屋面渗漏原因及防治措施 随着《建筑法》与《建筑工程质量管理条例》等的出台,屋面渗漏问题作为十大通病之一,已成为摆在施工人员面前迫切需要解决的重要问题。 一、 常见的屋面渗漏 1 .由于材料与施工质量造成屋面大面积潮湿渗漏。 2 .由于屋面长时间积水破坏局部防水层而出现渗漏。...
